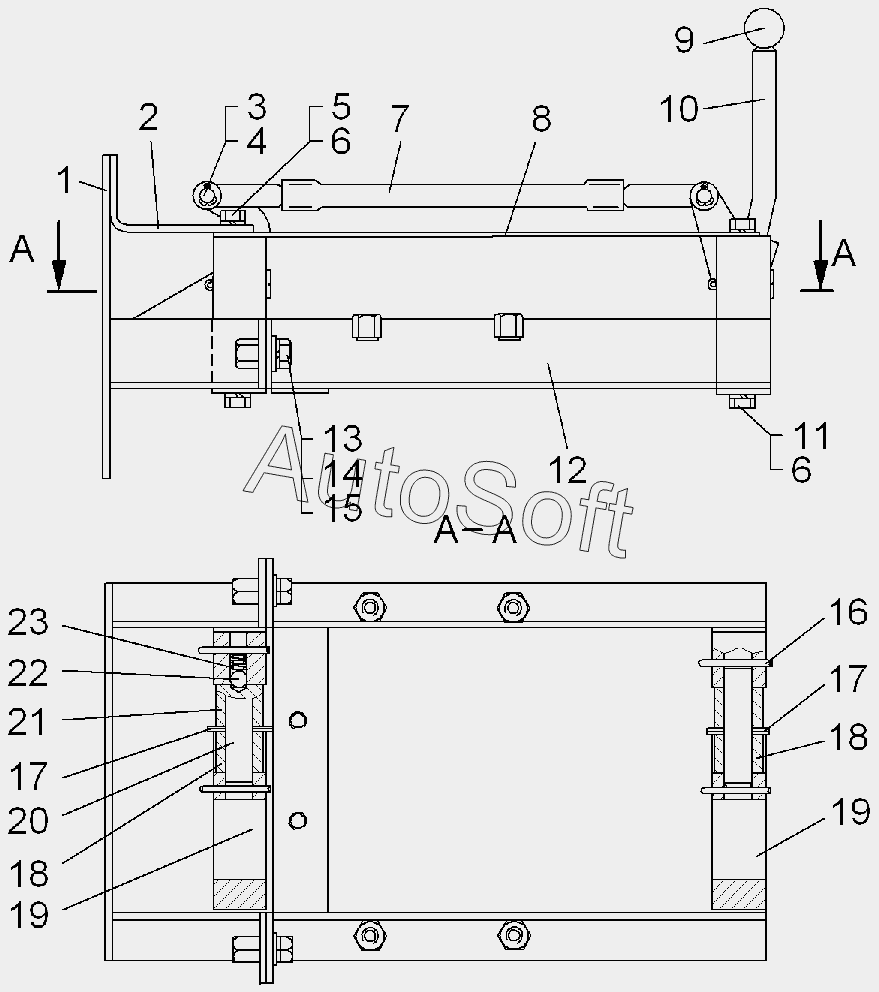

Каталог запасных частей к технике: ЧТЗ Кран ТР-20, ТР-12 (2006). Блок управления
51-74-264СП
1
18
18
2
3
4
5
6
6
7
8
9
10
11
12
13
14
15
16
17
17
19
19
20
22
23
21
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 51-74-264СП | 5***П | Блок управления | |
| 1 | 5***П | Кронштейн | |
| 2 | 5***7 | Кронштейн | |
| 3 | 7***5 | Ось | |
| 4 | Ш***9 | Шплинт 2,5х25.019 | |
| 5 | Б***9 | Болт | |
| 6 | Ш***9 | Шайба 10.ОТ.65Г.09 | |
| 7 | 5***П | Тяга | |
| 8 | 5***2 | Планка | |
| 9 | 7***8 | Ручка | |
| 10 | 5***П | Рукоятка | |
| 11 | Б***9 | Болт М10х20.58.019 | |
| 12 | 5***П | Кронштейн | |
| 13 | Б***9 | Болт М12х35.58.019 | |
| 14 | Ш***9 | Шайба 12.ОТ.65Г.09 | |
| 15 | 3***1 | Шайба | |
| 16 | Ш***0 | Шплинт 4х50 | |
| 17 | 1***2 | Прокладка | |
| 18 | 5***4 | Втулка | |
| 19 | 5***8 | Кронштейн | |
| 20 | 7***9 | Ось | |
| 21 | 5***5 | Рычаг | |
| 22 | Б***0 | Шарик Б10-200 | |
| 23 | 3***6 | Пружина |
