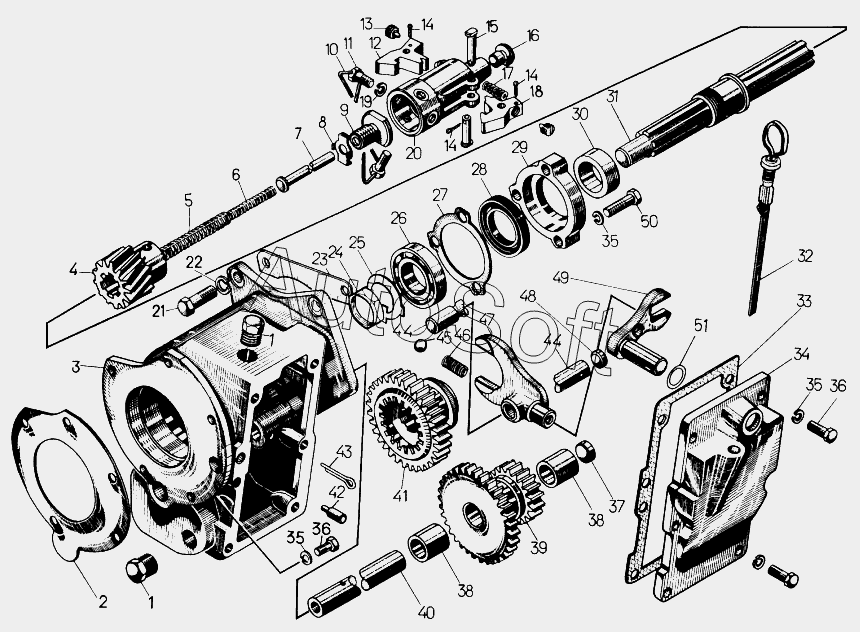

Каталог запасных частей к технике: ЧТЗ Кран ТР-20, ТР-12 (2006). Редуктор пускового агрегата
41
28
29
30
31
32
33
34
35
35
35
36
36
37
38
38
39
40
27
42
43
44
44
45
46
47
48
49
50
51
19
17
12
1
1
2
3
4
5
6
7
8
9
10
10
11
11
17-76-8СП
13
14
14
14
15
16
18
20
21
22
23
24
25
26
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 17-76-8СП | 1***П | Редуктор | |
| 1 | 3***9 | Пробка | |
| 2 | 7***8 | Прокладка | |
| 3 | 1***1 | Корпус | |
| 4 | 7***4 | Шестерня | |
| 5 | 3***2 | Пружина | |
| 6 | 3***3 | Пружина | |
| 7 | 7***1 | Толкатель муфты | |
| 8 | 3***6 | Шайба | |
| 9 | 7***3 | Направляющая толкателя | |
| 10 | 4***6 | Проволока контроля | |
| 10 | К***6 | Проволока КО 1,6 | |
| 11 | 7***1 | Болт | |
| 11 | Б***9 | Болт 3М8-6gх14.58.019 | |
| 12 | 7***6 | Защелка муфты | |
| 13 | 7***7 | Винт | |
| 14 | Ш***9 | Шплинт 3,2х20.019 | |
| 15 | 7***9 | Ось защелки | |
| 16 | 7***7 | Пятка муфты | |
| 17 | 3***4 | Пружина защелки | |
| 18 | 7***5 | Защелка муфты | |
| 19 | Ш***9 | Шайба 8Т.65Г.019 | |
| 20 | 1***6 | Муфта | |
| 21 | 2***6 | Болт | |
| 22 | Ш***9 | Шайба 12.ОТ.65Г.09 | |
| 23 | 7***2 | Прокладка | |
| 24 | 7***5 | Гайка | |
| 25 | 7***6 | Шайба | |
| 26 | 2***8 | Подшипник 208 | |
| 27 | 4***0 | Прокладка | |
| 28 | 2***1 | Манжета 2.2-50х70-1 | |
| 29 | 7***1 | Крышка сальника | |
| 30 | 7***1 | Втулка | |
| 31 | 7***7 | Вал | |
| 32 | 1***П | Линейка масломерная | |
| 33 | 7***2 | Прокладка | |
| 34 | 1***2 | Крышка | |
| 35 | Ш***9 | Шайба 10.ОТ.65Г.09 | |
| 36 | Б***9 | Болт | |
| 37 | 0***2 | Пробка | |
| 38 | 7***1 | Втулка | |
| 39 | 7***5 | Шестерня | |
| 40 | 1***1 | Ось | |
| 41 | 7***4 | Шестерня | |
| 42 | 7***4 | Штифт | |
| 43 | Ш***0 | Шплинт 5х50 | |
| 44 | 1***1 | Вал вилки | |
| 45 | Б***0 | Шарик Б12-200 | |
| 46 | 3***7 | Пружина | |
| 47 | 7***1 | Вилка | |
| 48 | 7***3 | Заглушка | |
| 49 | 1***1 | Вилка | |
| 50 | Б***9 | Болт | |
| 51 | 7***8 | Кольцо |
