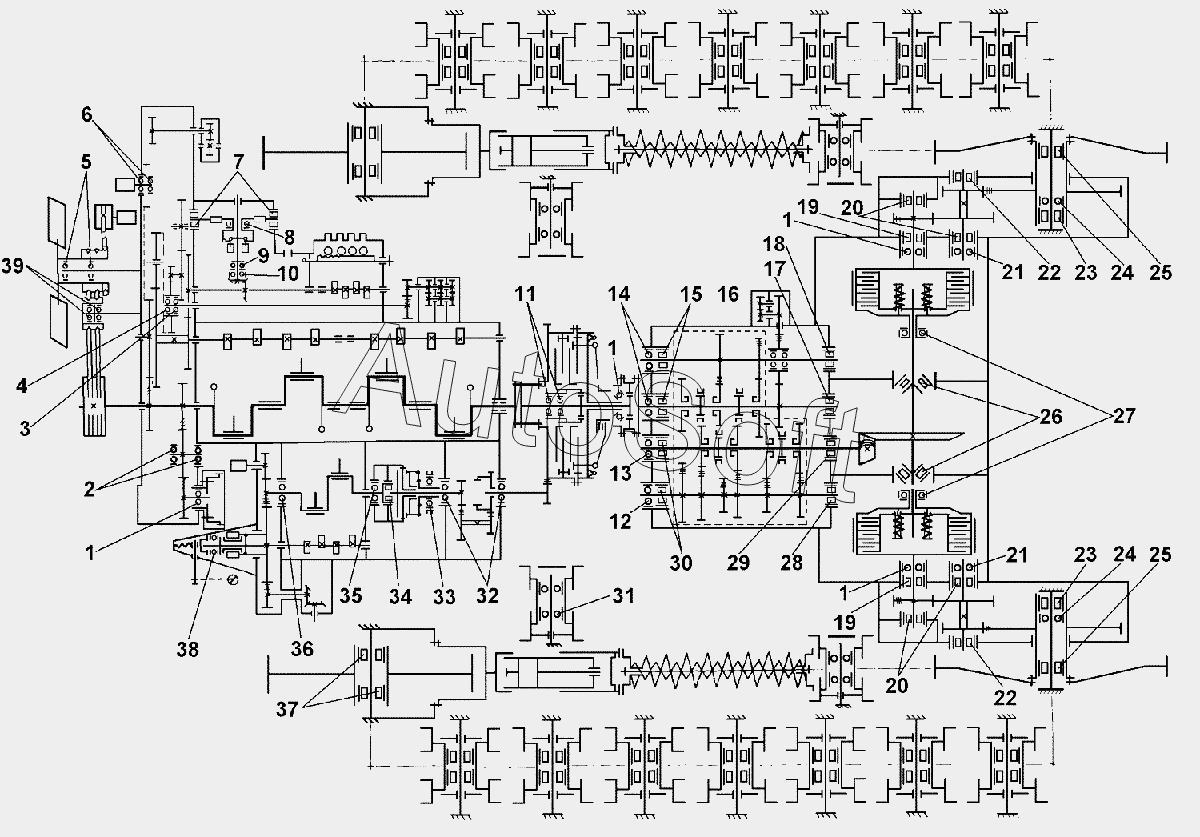

Каталог запасных частей к технике: ЧТЗ Кран ТР-20, ТР-12 (2006). Схема расположения подшипников на тракторе
31
21
21
21
22
22
23
23
24
24
25
25
26
27
27
28
29
30
20
20
32
33
34
35
36
37
37
38
39
39
10
1
1
1
1
2
3
4
5
6
7
8
9
11
11
12
13
13
14
15
16
17
18
19
19
19
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| ШС70 | Ш***0 | Подшипник ШС70 | |
| ШСЛ70 | Ш***0 | Подшипник ШСЛ70 | |
| ШСП70 | Ш***0 | Подшипник ШСП70 | |
| 1 | 1***8 | Подшипник шариковый радиальный однорядный | |
| 2 | 4***7 | Подшипник шариковый радиальный однорядный | |
| 3 | 3***7 | Подшипник шариковый радиальный однорядный | |
| 4 | 3***8 | Подшипник шариковый радиальный однорядный | |
| 5 | 3***6 | Подшипник 306 | |
| 6 | 3***А | Подшипник 304А | |
| 7 | 9***5 | Подшипник роликовый игольчатый с одним наружным штампованным кольцом | |
| 8 | 8***5 | Подшипник шариковый упорный однорядный | |
| 9 | 8***4 | Подшипник шариковый упорный однорядный | |
| 10 | 2***3 | Подшипник шариковый радиальный однорядный | |
| 11 | 1***Ш | Подшипник шариковый радиальный однорядный | |
| 11 | 1***9 | Подшипник 180308УС9 | |
| 12 | 3***А | Подшипник 311А | |
| 13 | 1***1 | Подшипник шариковый радиальный однорядный | |
| 13 | М***1 | Подшипник М6311 | |
| 14 | 3***А | Подшипник 312А | |
| 15 | 2***М | Подшипник 2312КМ | |
| 16 | 1***1 | Подшипник 111 | |
| 17 | 4***1 | Подшипник 402311 | |
| 18 | 4***1 | Подшипник 402411 | |
| 19 | 7***М | Подшипник | |
| 20 | 7***М | Подшипник | |
| 21 | 2***3 | Подшипник 213 | |
| 21 | 6***3 | Подшипник 6213 | |
| 22 | 7***М | Подшипник 70-32417М | |
| 23 | 7***М | Подшипник 70-2228КМ | |
| 24 | 2***А | Подшипник 228А | |
| 25 | 2***М | Подшипник роликовый радиальный с короткими цилиндрическими роликами | |
| 26 | 7***А | Подшипник 7516А | |
| 27 | 1***0 | Подшипник 120 | |
| 27 | 4***0 | Подшипник шариковый радиально-упорный однорядный | |
| 28 | 4***У | Подшипник 402611КМУ | |
| 29 | 6***М | Подшипник 60-402715КМ | |
| 30 | 2***М | Подшипник 2311К1М | |
| 31 | 3***1 | Подшипник шариковый радиальный однорядный | |
| 32 | 2***8 | Подшипник 208 | |
| 33 | 1***9 | Подшипник 1000909 | |
| 34 | 9***0 | Подшипник 942/20 | |
| 35 | 2***К | Подшипник 211АК | |
| 36 | 2***К | Подшипник 210АК | |
| 37 | 2***2 | Подшипник 2614 К2 | |
| 37 | 2***4 | Подшипник 272614 | |
| 38 | 8***3 | Подшипник | |
| 38 | 8***Н | Подшипник 8103Н | |
| 39 | 2***А | Подшипник 206А | |
| 39 | 2***К | Подшипник шариковый радиальный однорядный |
