Каталог запасных частей к технике: ЧТЗ Кран ТР-20, ТР-12 (2006). Кран-трубоукладчик-продолжение
31
31
21
22
22
22
22
23
23
24
24
25
25
26
26
27
27
28
29
30
20
20
32
33
34
35
36
37
37
37
37
12
2
3
4
5
5
6
6
7
7
8
8
8
8
8
9
9
10
11
11
1
13
14
15
15
16
16
16
16
17
17
18
18
19
19

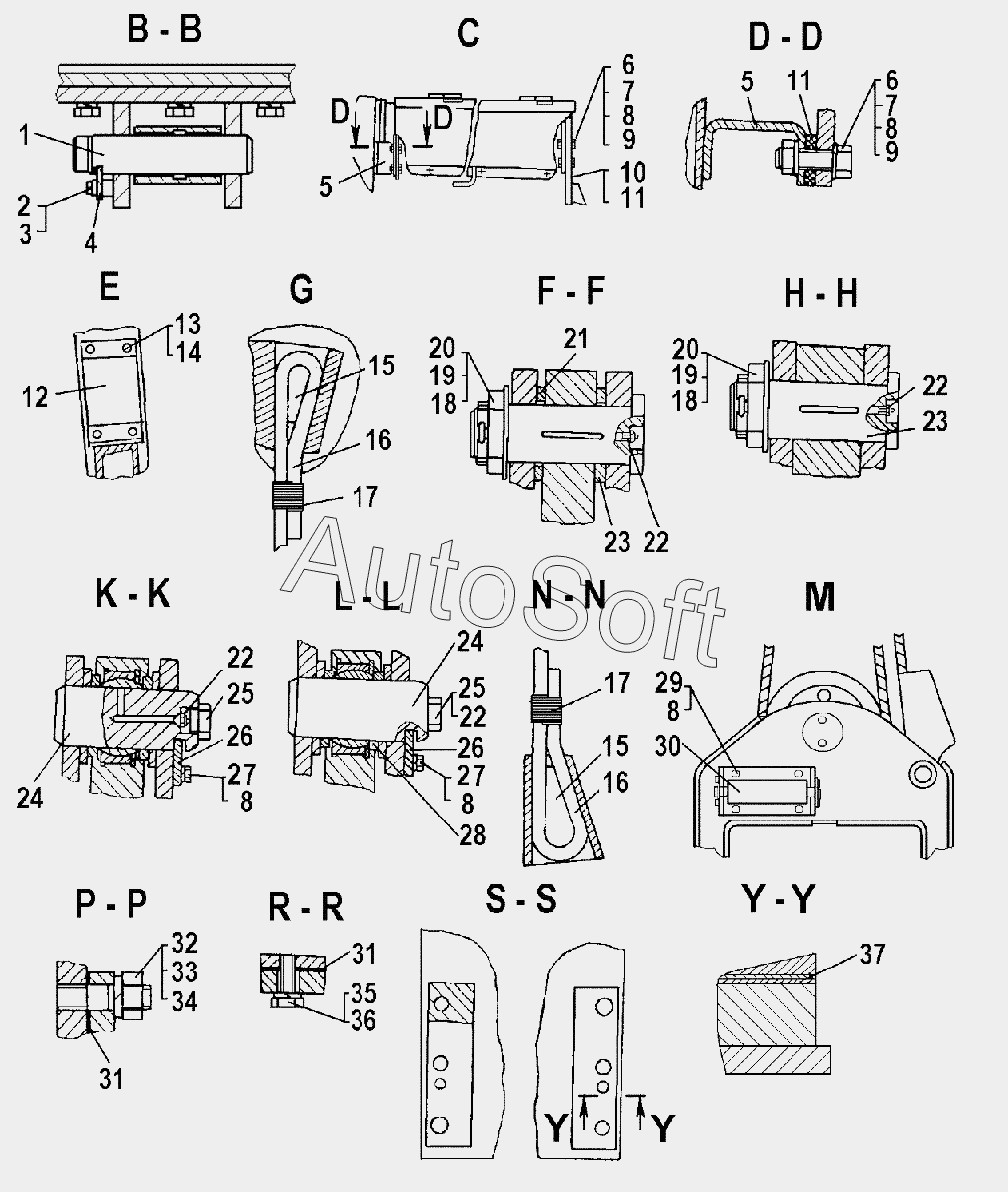

| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 7***6 | Ось | |
| 2 | Б***9 | Болт М16-6gх35.58.019 | |
| 3 | Ш***9 | Шайба 16.ОТ.65Г.09 | |
| 4 | 7***1 | Планка | |
| 5 | 7***0 | Кронштейн | |
| 6 | Б***9 | Болт | |
| 7 | Г***9 | Гайка | |
| 8 | Ш***9 | Шайба 10.ОТ.65Г.09 | |
| 9 | 3***8 | Шайба | |
| 10 | 7***П | Кронштейн | |
| 11 | 7***9 | Прокладка | |
| 12 | 7***П | Кожух | |
| 13 | Ш***9 | Шайба 6Т.65Г.09 | |
| 14 | Б***9 | Болт М6-6gх12.88.35.019 | |
| 15 | 7***8 | Клин | |
| 16 | 1***0 | Канат | |
| 16 | 1***0 | Канат | |
| 16 | 2***0 | Канат | |
| 17 | 1***I | Проволока 1,6-I | |
| 18 | 8***6 | Шплинт 8х100.01.6 | |
| 19 | 7***6 | Шайба | |
| 20 | 7***0 | Гайка | |
| 21 | 7***7 | Кольцо | |
| 22 | 1***6 | Масленка 1.3.Ц6 | |
| 23 | 7***4 | Палец | |
| 24 | 7***3 | Ось | |
| 25 | 7***5 | Пробка | |
| 26 | 7***4 | Пластина | |
| 27 | Б***9 | Болт | |
| 28 | 5***2 | Кольцо | |
| 29 | Б***9 | Болт | |
| 30 | 7***П | Ролик | |
| 31 | 7***8 | Прокладка | |
| 32 | 2***8 | Шпилька | |
| 33 | 3***0 | Гайка | |
| 34 | Ш***9 | Шайба 30.65Г.09 | |
| 35 | 2***4 | Болт | |
| 36 | Ш***9 | Шайба 20.ОТ.65Г.09 | |
| 37 | 7***9 | Прокладка | |
| 37 | 7***1 | Прокладка | |
| 37 | 7***2 | Прокладка | |
| 37 | 7***3 | Прокладка |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер. В демо-версии артикулы (номера деталей) скрыты. Если вы хотите видеть полные оригинальные номера запчастей, вам необходимо зарегистрироваться на нашем сайте и приобрести подписку по интересующей вас конфигурации, после этого вы сможете встроить онлайн-каталоги на ваш сайт или пользоваться ими из личного кабинета нашего сайта. Обращаем ваше внимание на то, что каталоги содержат информацию об оригинальных заводских номерах и названиях запчастей. База по аналогам в данный момент не реализована. Поиска по VIN-номерам в онлайн-каталоге не предусмотрено. Выбор конкретного каталога осуществляется путем открытия нужного типа техники, марки, модели с учетом года выпуска или модификации.
