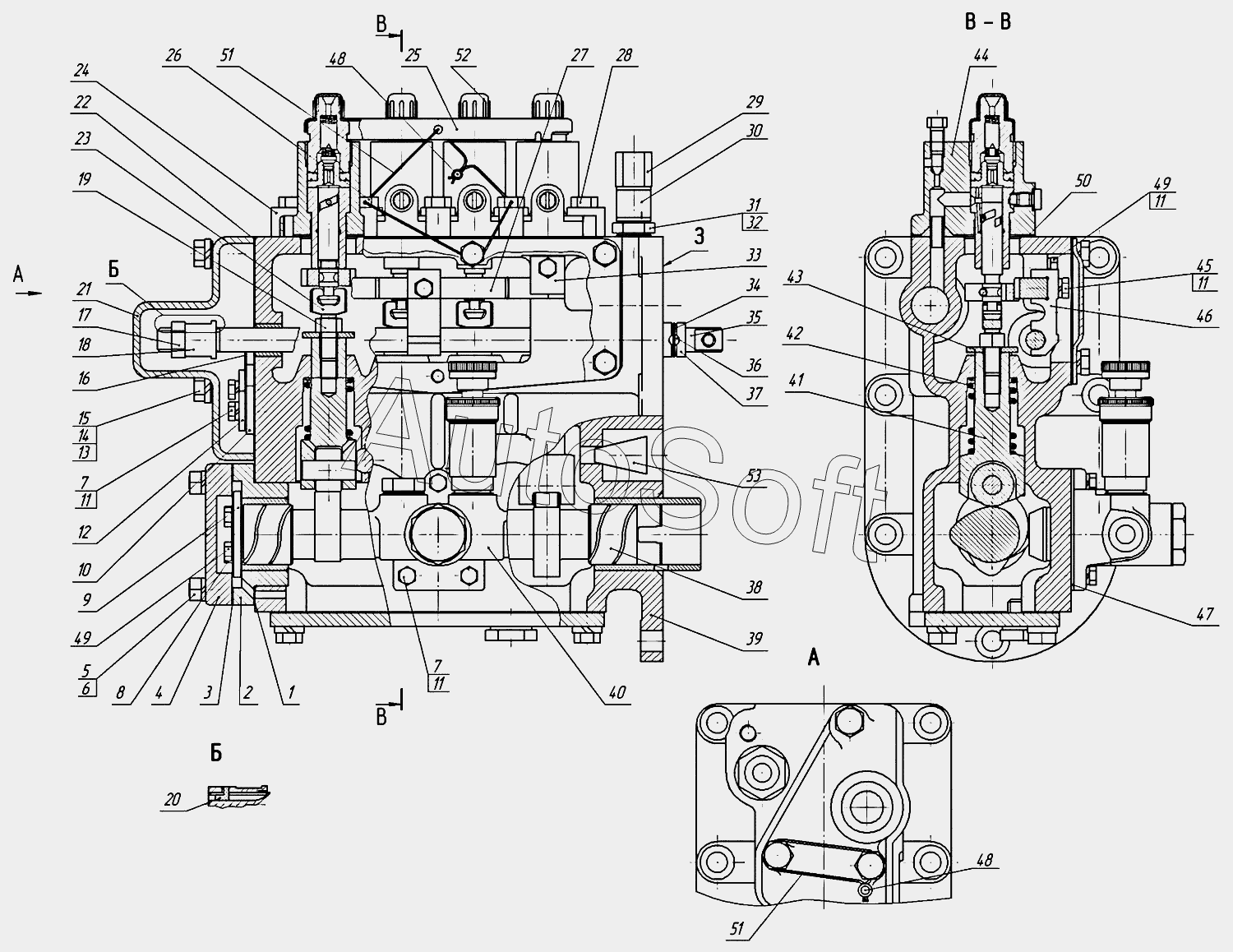

Каталог запасных частей к технике: ЧТЗ Кран ТР-20, ТР-12 (2006). Насос топливный-1
41
28
29
30
30
31
32
33
34
35
36
37
38
39
40
27
42
43
43
44
45
46
47
48
48
48
49
49
50
51
51
52
53
14
1
2
3
3
4
5
6
7
7
8
9
10
11
11
11
11
12
13
51-67-24СП
15
16
17
18
19
20
21
22
22
23
24
25
26
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 51-67-24СП | 5***П | Насос топливный | |
| 1 | 4***3 | Прокладка | |
| 2 | 6***П | Подшипник | |
| 3 | 4***2 | Прокладка | |
| 3 | 4***1 | Прокладка | |
| 4 | 6***3 | Крышка | |
| 5 | Ш***9 | Шайба 8Т.65Г.09 | |
| 6 | Г***9 | Гайка М8х1.6.019 | |
| 7 | Б***9 | Болт | |
| 8 | 3***5 | Пластина | |
| 9 | 6***3 | Шайба | |
| 10 | 5***5 | Пластина корректора | |
| 11 | Ш***9 | Шайба 6Т.65Г.09 | |
| 12 | 5***2 | Накладка | |
| 13 | Ш***9 | Шайба 10.ОТ.65Г.09 | |
| 14 | 3***7 | Шайба | |
| 15 | 2***4 | Болт | |
| 16 | 6***9 | Пружина корректора | |
| 17 | 3***2 | Гайка | |
| 18 | 6***5 | Муфта | |
| 19 | 3***3 | Гайка | |
| 20 | 6***7 | Угольник | |
| 21 | 1***2 | Крышка | |
| 22 | 4***1 | Прокладка | |
| 22 | 4***2 | Прокладка | |
| 23 | 6***0 | Хвостовик | |
| 24 | 6***1 | Угольник | |
| 25 | 5***4 | Штуцер | |
| 26 | 2***5 | Болт | |
| 27 | 6***4 | Рейка | |
| 28 | Б***9 | Болт | |
| 29 | 7***6 | Гайка накидная | |
| 30 | 4***2 | Втулка | |
| 30 | 5***8 | Втулка | |
| 31 | 5***8 | Кольцо | |
| 32 | 5***П | Штуцер | |
| 33 | 6***7 | Пластина | |
| 34 | 7***2 | Кольцо | |
| 35 | 5***П | Тяга рейки | |
| 36 | 7***4 | Штифт | |
| 37 | 6***5 | Кольцо | |
| 38 | 5***3 | Вал кулачковый | |
| 39 | 5***П | Блок топливного насоса | |
| 40 | 5***П | Насос топливоподкачивающий | |
| 41 | 6***П | Толкатель | |
| 42 | 3***5 | Пружина толкателя | |
| 43 | 3***7 | Шайба | |
| 43 | 3***2 | Шайба 10х3.02.3кп.05 | |
| 44 | 5***П | Секция топливного насоса | |
| 45 | 6***6 | Болт | |
| 46 | 6***5 | Поводок | |
| 47 | 7***3 | Прокладка | |
| 48 | П***5 | Пломба 10/6,5 | |
| 48 | П***7 | Пломба 10/6,7 | |
| 49 | Б***9 | Болт М6-6gх16.88.35.019 | |
| 50 | 6***8 | Прокладка | |
| 51 | П***I | Проволока 0,5-I | |
| 52 | 7***7 | Колпак | |
| 53 | 4***3 | Пробка |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер. В демо-версии артикулы (номера деталей) скрыты. Если вы хотите видеть полные оригинальные номера запчастей, вам необходимо зарегистрироваться на нашем сайте и приобрести подписку по интересующей вас конфигурации, после этого вы сможете встроить онлайн-каталоги на ваш сайт или пользоваться ими из личного кабинета нашего сайта. Обращаем ваше внимание на то, что каталоги содержат информацию об оригинальных заводских номерах и названиях запчастей. База по аналогам в данный момент не реализована. Поиска по VIN-номерам в онлайн-каталоге не предусмотрено. Выбор конкретного каталога осуществляется путем открытия нужного типа техники, марки, модели с учетом года выпуска или модификации.
