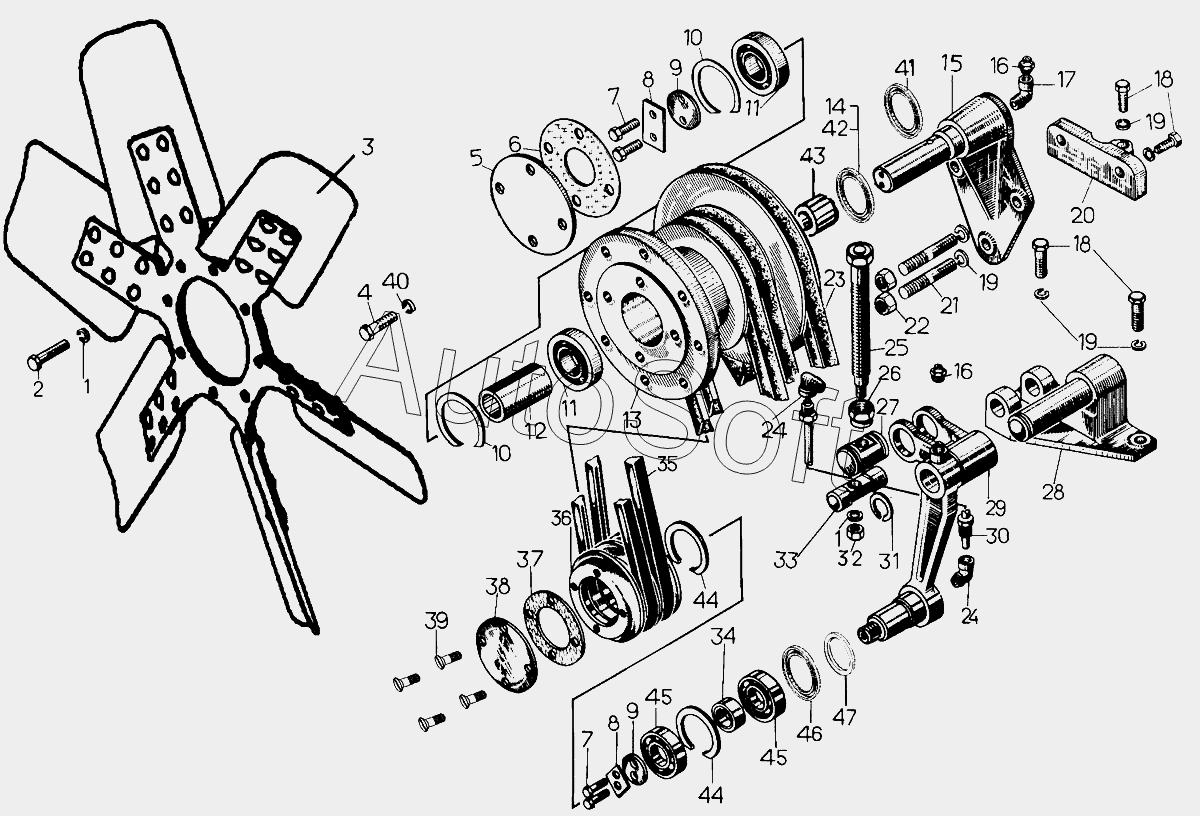

Каталог запасных частей к технике: ЧТЗ Кран ТР-20, ТР-12 (2006). Установка вентилятора
36
24
24
25
26
27
28
29
30
31
32
33
34
35
23
37
38
39
40
41
42
43
44
44
45
45
45
46
47
12
1
1
2
3
4
5
6
7
7
7
8
8
9
9
10
10
11
11
65-07-3СП
13
14
15
16
16
17
18
18
18
19
19
19
20
21
22
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 65-07-3СП | 6***П | Установка вентилятора | |
| 1 | Ш***9 | Шайба 10.ОТ.65Г.09 | |
| 2 | Б***8 | Болт М10-6gх30.58 | |
| 3 | 6***П | Крестовина | |
| 4 | Б***9 | Болт | |
| 5 | 6***6 | Крышка | |
| 6 | 7***6 | Прокладка | |
| 7 | Б***9 | Болт М8-6gх25.58.019 | |
| 7 | Б***9 | Болт | |
| 8 | 3***4 | Пластина | |
| 9 | 0***5 | Шайба | |
| 10 | 7***6 | Кольцо В72 | |
| 11 | 3***6 | Подшипник 306 | |
| 12 | 6***5 | Втулка | |
| 13 | 6***8 | Шкив | |
| 14 | 7***П | Манжета | |
| 15 | 5***П | Кронштейн | |
| 16 | 1***6 | Масленка 1.3.Ц6 | |
| 17 | 4***5 | Штуцер | |
| 18 | 2***8 | Болт | |
| 18 | Б***9 | Болт | |
| 19 | Ш***9 | Шайба 12.ОТ.65Г.09 | |
| 20 | 5***8 | Лапа | |
| 21 | 2***1 | Шпилька | |
| 22 | 7***4 | Гайка | |
| 23 | I***0 | Ремень II-12,5х9-1090 | |
| 24 | 4***1 | Колено | |
| 25 | 1***П | Винт | |
| 26 | 7***6 | Гайка | |
| 27 | 5***6 | Муфта | |
| 28 | 1***П | Кронштейн | |
| 29 | 1***П | Рычаг | |
| 30 | 2***П | Трубка | |
| 31 | 7***1 | Кольцо | |
| 32 | Г***9 | Гайка | |
| 33 | 2***3 | Ось | |
| 34 | 1***5 | Втулка | |
| 35 | I***0 | Ремень II-16х11-1650 | |
| 36 | 5***7 | Ролик натяжной | |
| 37 | 7***0 | Прокладка | |
| 38 | 1***9 | Крышка | |
| 39 | В***9 | Винт В2.М8-6gх18.58.019 | |
| 40 | Ш***9 | Шайба 8Т.65Г.09 | |
| 41 | 6***8 | Кольцо | |
| 42 | 7***4 | Пружина | |
| 43 | 6***7 | Втулка | |
| 44 | 7***4 | Кольцо | |
| 45 | 2***А | Подшипник 206А | |
| 45 | 2***К | Подшипник шариковый радиальный однорядный | |
| 46 | 2***1 | Манжета 2.2-50х70-1 | |
| 47 | 5***7 | Втулка |
