Каталог запасных частей к технике: ЧТЗ Кран ТР-20, ТР-12 (2006). Установка радиаторов
44
32
33
33
34
34
35
36
36
36
37
38
39
40
41
42
43
31
45
46
47
48
49
50
51
51
52
53
54
55
56
57
58
16
1
2
3
3
3
4
5
6
7
8
9
10
11
12
13
14
15
64-320-02СП
16
17
17
18
18
19
19
20
20
21
21
22
22
23
23
24
24
24
25
26
27
28
29
30
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|

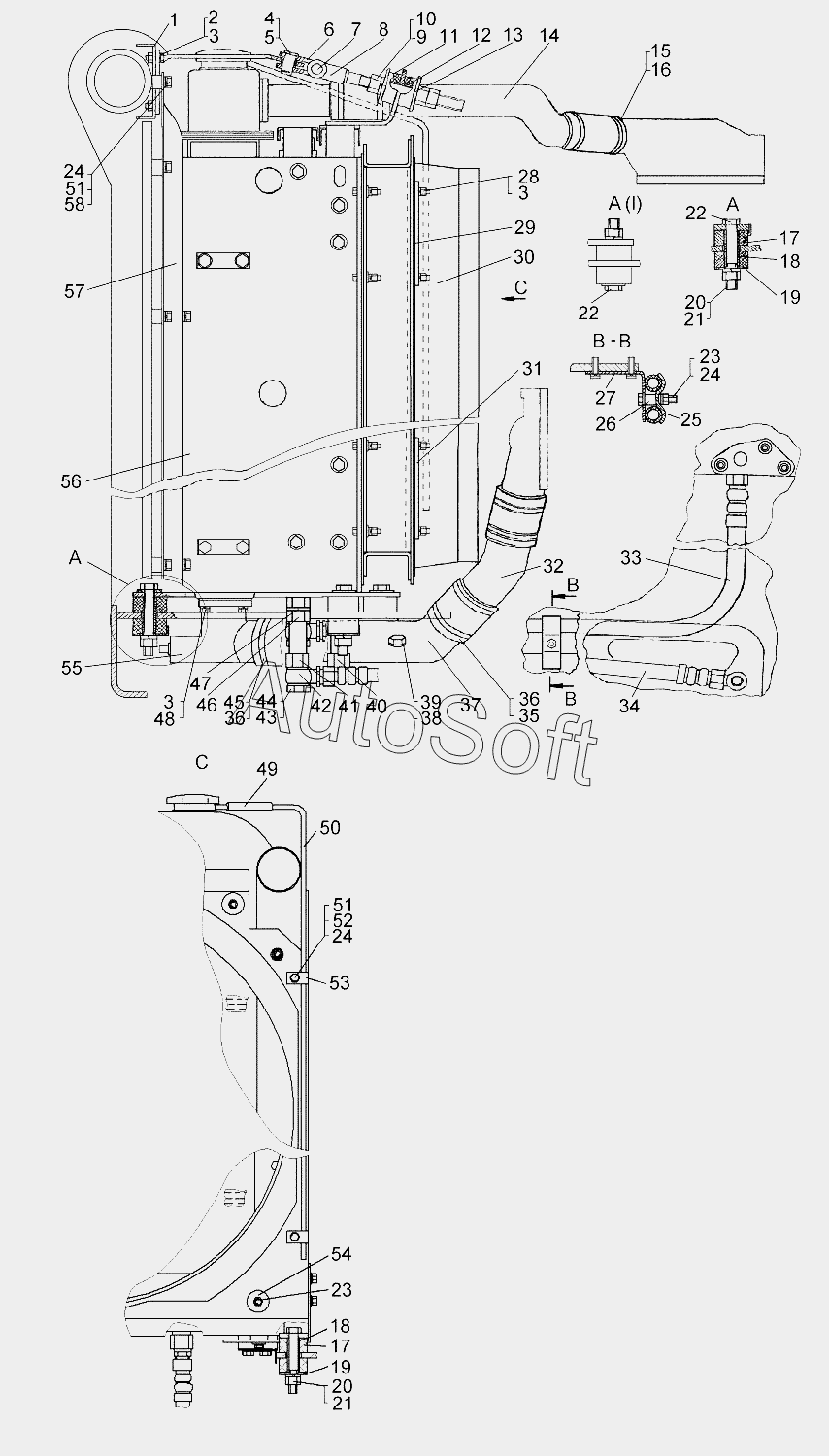

| 64-320-02СП | 6***П | Установка радиаторов | |
| 1 | 6***П | Кронштейн | |
| 2 | Б***9 | Болт | |
| 3 | Ш***9 | Шайба 8Т.65Г.09 | |
| 4 | 6***1 | Палец | |
| 5 | Ш***9 | Шплинт | |
| 6 | 6***7 | Проушина | |
| 7 | 6***0 | Палец | |
| 8 | 6***1 | Раскос | |
| 9 | Г***9 | Гайка | |
| 10 | Ш***9 | Шайба 18.ОТ.65Г.09 | |
| 11 | 7***8 | Втулка | |
| 12 | 2***7 | Втулка | |
| 13 | 2***4 | Тарелка амортизатора | |
| 14 | 6***6 | Патрубок | |
| 15 | 7***8 | Рукав | |
| 16 | 3***П | Хомут | |
| 16 | S***9 | Хомут червячный | |
| 17 | 7***2 | Амортизатор | |
| 18 | 6***9 | Втулка | |
| 19 | 6***8 | Накладка | |
| 20 | Ш***9 | Шайба 16.ОТ.65Г.09 | |
| 21 | 3***3 | Гайка | |
| 22 | 6***П | Накладка | |
| 23 | Г***9 | Гайка | |
| 24 | Ш***9 | Шайба 10.ОТ.65Г.09 | |
| 25 | 5***0 | Прижим | |
| 26 | 5***5 | Втулка | |
| 27 | 5***П | Кронштейн | |
| 28 | Г***9 | Гайка | |
| 29 | 7***8 | Прокладка | |
| 30 | 6***П | Щиток | |
| 31 | 6***4 | Накладка | |
| 32 | 5***2 | Патрубок | |
| 33 | 5***П | Рукав | |
| 33 | 5***П | Рукав 16 | |
| 34 | 5***П | Рукав | |
| 34 | 5***П | Рукав 16 | |
| 35 | 7***3 | Рукав | |
| 36 | 7***П | Хомут | |
| 36 | S***9 | Хомут червячный | |
| 37 | 6***5 | Патрубок | |
| 38 | 7***6 | Пробка | |
| 39 | 1***2 | Кольцо 10х16 МН 4152-62 | |
| 40 | 6***П | Вставка | |
| 41 | 6***П | Вставка | |
| 42 | 5***П | Угольник | |
| 43 | 7***6 | Болт полый | |
| 44 | 2***4 | Кольцо | |
| 45 | 7***4 | Рукав | |
| 46 | 7***2 | Штуцер | |
| 47 | 4***0 | Кольцо | |
| 48 | Б***9 | Болт | |
| 49 | 7***9 | Рукав | |
| 50 | 6***5 | Трубка | |
| 51 | Б***9 | Болт | |
| 52 | 3***1 | Шайба | |
| 53 | 0***4 | Скоба | |
| 54 | 3***2 | Шайба | |
| 55 | 6***П | Кран | |
| 56 | 6***П | Блок радиаторов | |
| 56 | 6***П | Блок радиаторов | |
| 57 | 7***3 | Уплотнение | |
| 58 | 3***7 | Шайба |
