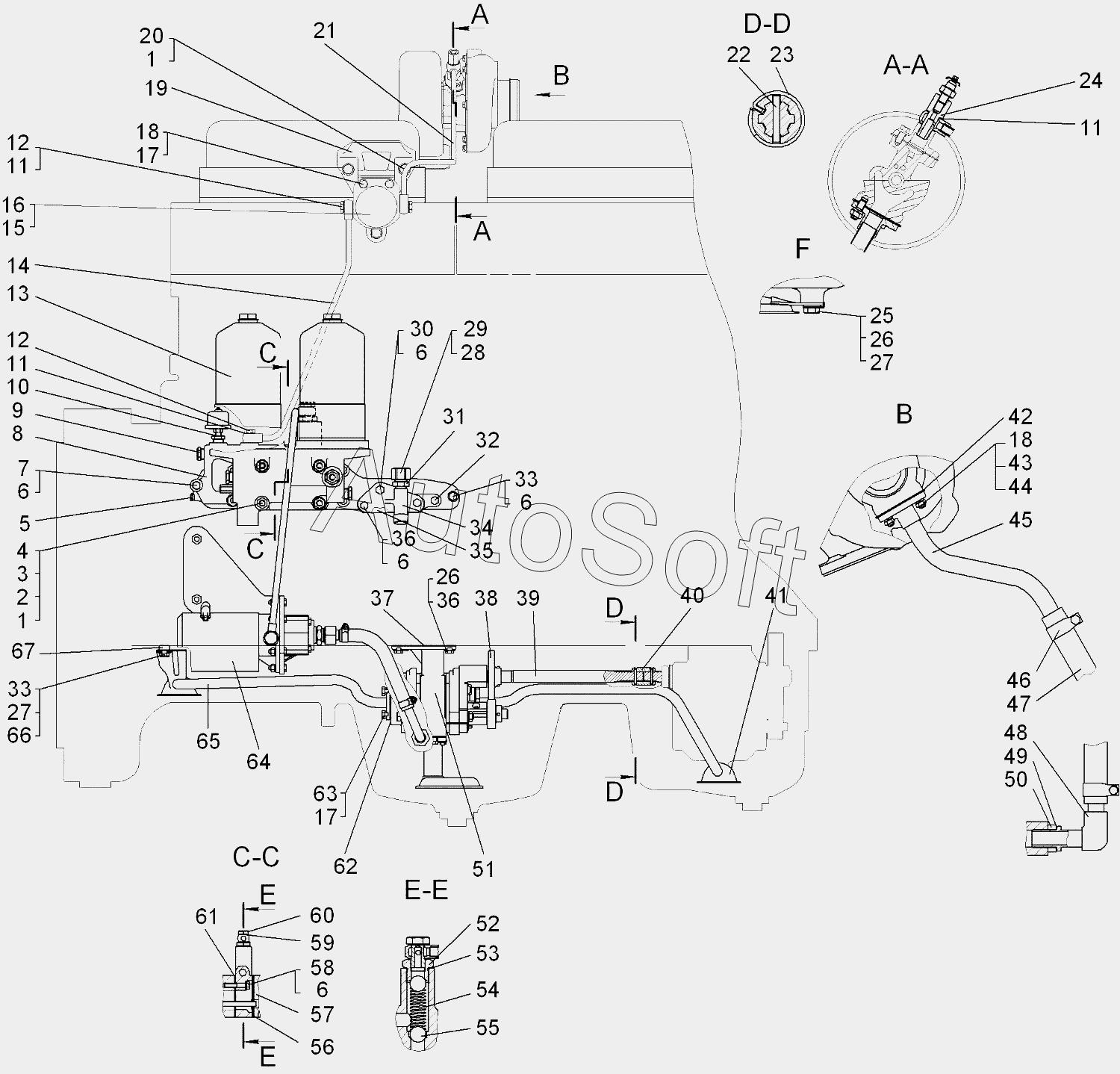

Каталог запасных частей к технике: ЧТЗ Кран ТР-20, ТР-12 (2006). Система смазки
46
53
52
51
51
50
49
48
47
54
46
45
45
44
43
42
41
40
63
32
36
36
39
39
67
66
65
64
38
62
61
60
59
58
57
56
55
9
17
17
16
15
14
13
12
12
11
11
11
10
18
18
8
7
6
6
6
6
6
5
4
3
2
1
1
27
27
37
35
34
33
33
31
30
29
28
65-09-12СП
26
26
25
24
23
22
21
20
19
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 65-09-12СП | 6***П | Система смазки | |
| 1 | Ш***9 | Шайба 12.ОТ.65Г.09 | |
| 2 | 3***1 | Шайба | |
| 3 | 7***3 | Шпилька | |
| 4 | 7***4 | Гайка | |
| 5 | 3***5 | Пробка | |
| 6 | Ш***9 | Шайба 10.ОТ.65Г.09 | |
| 7 | Б***9 | Болт М10-6gх55.58.019 | |
| 8 | 5***6 | Плита | |
| 9 | 3***9 | Пробка | |
| 10 | 6***4 | Штуцер | |
| 11 | 3***7 | Кольцо | |
| 12 | 7***6 | Штуцер | |
| 13 | 6***П | Фильтр маслянный | |
| 14 | 5***П | Труба | |
| 15 | 2***4 | Фильтр | |
| 16 | 6***П | Проставка | |
| 17 | Б***9 | Болт М8-8gх35.58.019 | |
| 18 | Ш***9 | Шайба 8Т.65Г.09 | |
| 19 | 5***4 | Кронштейн | |
| 20 | Б***9 | Болт | |
| 21 | 5***П | Труба | |
| 22 | 7***5 | Штифт | |
| 23 | 7***8 | Кольцо | |
| 24 | 7***4 | Переходник | |
| 25 | Б***9 | Болт | |
| 26 | 3***7 | Шайба | |
| 27 | 3***8 | Шайба | |
| 28 | 7***5 | Гайка накидная | |
| 29 | 7***1 | Заглушка сферическая | |
| 30 | 7***1 | Болт | |
| 31 | 7***1 | Переходник | |
| 32 | 3***1 | Пробка | |
| 33 | Б***9 | Болт | |
| 34 | 5***1 | Патрубок | |
| 35 | 7***4 | Прокладка | |
| 36 | Б***9 | Болт | |
| 37 | 7***4 | Прокладка | |
| 38 | 5***8 | Колесо зубчатое | |
| 39 | 5***5 | Валик | |
| 39 | 5***П | Валик привода масляного насоса | |
| 40 | 5***0 | Муфта | |
| 41 | 5***П | Маслоприемник | |
| 42 | 7***0 | Прокладка | |
| 43 | Г***9 | Гайка М8х1-6Н.8.45.019 | |
| 44 | Ш***6 | Шпилька 2М8х1,25-3р/1-6gх18.66.016 | |
| 45 | 6***П | Трубопровод слива | |
| 45 | 6***П | Труба | |
| 46 | 7***П | Хомут | |
| 46 | S***9 | Хомут червячный | |
| 47 | 7***9 | Рукав | |
| 48 | 5***П | Труба | |
| 49 | 4***0 | Кольцо | |
| 50 | 3***9 | Гайка | |
| 51 | 5***П | Насос масляный | |
| 51 | 6***П | Насос масляный | |
| 52 | 5***8 | Седло клапана | |
| 53 | 2***4 | Кольцо | |
| 54 | 3***9 | Пружина | |
| 55 | Б***0 | Шарик Б19-200 | |
| 56 | 7***5 | Прокладка | |
| 57 | 6***П | Проставка | |
| 58 | Б***9 | Болт | |
| 59 | 4***1 | Кольцо | |
| 60 | 4***3 | Штуцер | |
| 61 | 7***4 | Прокладка | |
| 62 | 4***1 | Прокладка | |
| 63 | Б***9 | Болт М8-8gх20.58.019 | |
| 64 | 6***П | Установка маслозакачивающего насоса МЗН-5 | |
| 65 | 5***П | Маслоприемник | |
| 66 | 3***8 | Шайба стопорная (47522116220) | |
| 67 | 0***4 | Втулка |
