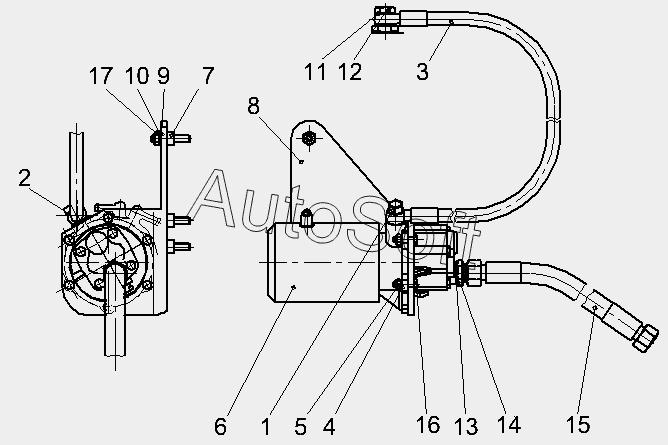

Каталог запасных частей к технике: ЧТЗ Кран ТР-20, ТР-12 (2006). Установка маслозакачивающего насоса
9
17
16
15
14
13
12
11
10
65-09-150-01СП
8
7
6
5
4
3
2
1
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 65-09-150-01СП | 6***П | Установка маслозакачивающего насоса МЗН-5 | |
| 1 | 3***1 | Зажим | |
| 2 | 3***8 | Кольцо | |
| 3 | Р***У | РВД8-4-570-16(09)/18(09)-90-У | |
| 4 | Ш***9 | Шайба 8Т.65Г.019 | |
| 5 | Г***9 | Гайка М8-6H.5.019 | |
| 6 | с***7 | Маслозакачивающий насос МЗН-5 | |
| 7 | 5***2 | Втулка | |
| 8 | 6***2 | Кронштейн | |
| 9 | Ш***6 | Шайба 10.02.016 | |
| 10 | Ш***9 | Шайба 10.ОТ.65Г.019 | |
| 11 | 4***1 | Кольцо | |
| 12 | 4***3 | Штуцер | |
| 13 | 4***0 | Кольцо | |
| 14 | 7***3 | Штуцер | |
| 15 | Р***У | РВД 16-90-360-200-М27х1,5(13)/М27х1,5(13)-90-У | |
| 16 | Б***9 | Болт М8-8gх30.58.019 | |
| 17 | Б***9 | Болт |
