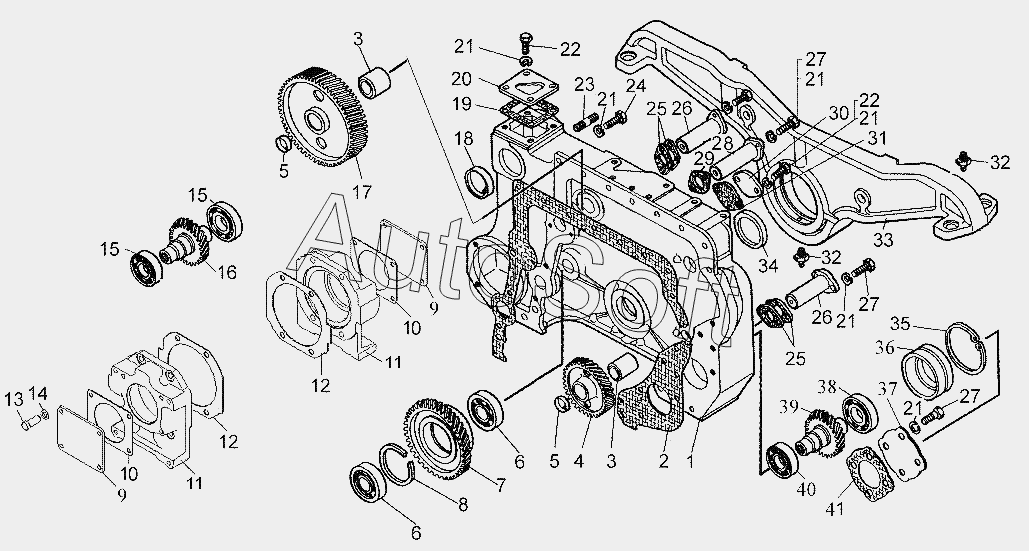

Каталог запасных частей к технике: ЧТЗ Кран ТР-20, ТР-12 (2006). Кожух шестерен распределения
16-01-152СП
1
2
3
3
4
5
5
6
6
7
8
9
9
10
10
11
11
12
12
13
14
15
15
16
17
18
19
20
21
21
21
21
21
21
22
22
23
24
25
25
26
26
27
27
27
28
29
30
31
32
32
33
34
35
36
37
38
39
40
41
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 16-01-152СП | 1***П | Кожух шестерен распределения | |
| 1 | 1***0 | Кожух шестерен распределения | |
| 2 | 7***5 | Прокладка | |
| 3 | 0***9 | Втулка | |
| 4 | 1***2 | Колесо зубчатое | |
| 5 | 0***3 | Заглушка | |
| 6 | 4***7 | Подшипник шариковый радиальный однорядный | |
| 7 | 1***2 | Колесо зубчатое | |
| 8 | 7***2 | Кольцо | |
| 9 | 5***2 | Крышка | |
| 10 | 7***1 | Прокладка | |
| 11 | 1***2 | Фланец | |
| 12 | 7***6 | Прокладка | |
| 13 | Б***9 | Болт | |
| 14 | Ш***9 | Шайба 12.ОТ.65Г.09 | |
| 15 | 1***8 | Подшипник шариковый радиальный однорядный | |
| 16 | 5***4 | Вал | |
| 17 | 1***2 | Колесо зубчатое | |
| 18 | 0***3 | Заглушка | |
| 19 | 4***6 | Прокладка | |
| 20 | 0***9 | Крышка | |
| 21 | Ш***9 | Шайба 10.ОТ.65Г.09 | |
| 22 | Б***9 | Болт М10х20.58.019 | |
| 23 | 7***4 | Шпилька | |
| 24 | Б***9 | Болт | |
| 25 | 4***5 | Прокладка | |
| 26 | 0***3 | Ось шестерни | |
| 27 | Б***9 | Болт | |
| 28 | 1***2 | Ось | |
| 29 | 7***5 | Прокладка | |
| 30 | 0***0 | Заглушка | |
| 31 | 7***6 | Прокладка | |
| 32 | 1***6 | Масленка 1.3.Ц6 | |
| 33 | 2***9 | Опора | |
| 34 | 2***4 | Манжета 2.1-68х92-4 | |
| 35 | 7***4 | Кольцо | |
| 36 | 2***4 | Крышка | |
| 37 | 5***1 | Крышка | |
| 38 | 3***8 | Подшипник шариковый радиальный однорядный | |
| 39 | 1***3 | Колесо зубчатое | |
| 40 | 3***7 | Подшипник шариковый радиальный однорядный | |
| 41 | 7***2 | Прокладка |
