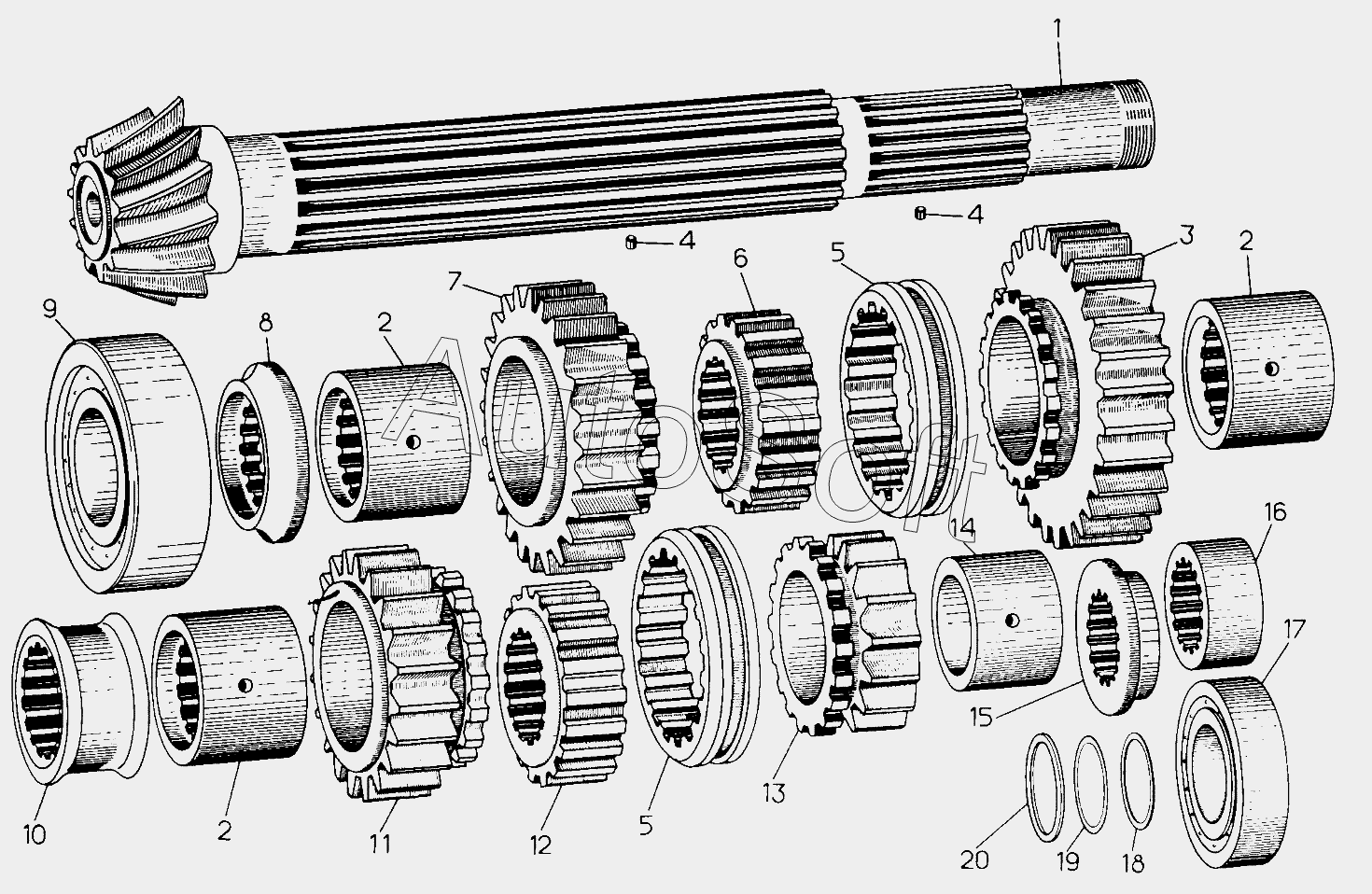

Каталог запасных частей к технике: ЧТЗ Кран ТР-20, ТР-12 (2006). Вал нижний
50-12-224СП
1
2
2
2
3
3
4
4
5
5
6
7
7
8
9
10
11
11
12
13
14
15
16
17
18
19
20
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 50-12-224СП | 5***П | Вал нижний | |
| 1 | 1***6 | Вал нижний | |
| 2 | 3***3 | Втулка | |
| 3 | 1***3 | Шестерня | |
| 3 | 1***1 | Шестерня | |
| 4 | 7***9 | Штифт | |
| 5 | 1***9 | Муфта | |
| 6 | 1***6 | Муфта | |
| 7 | 1***4 | Шестерня | |
| 7 | 1***1 | Шестерня | |
| 8 | 1***8 | Втулка | |
| 9 | 6***М | Подшипник 60-402715КМ | |
| 10 | 1***4 | Проставка | |
| 11 | 1***5 | Шестерня | |
| 11 | 1***1 | Шестерня | |
| 12 | 5***1 | Муфта | |
| 13 | 6***9 | Шестерня | |
| 14 | 5***2 | Втулка | |
| 15 | 1***3 | Кольцо | |
| 16 | 5***6 | Втулка | |
| 17 | 2***М | Подшипник 2311К1М | |
| 18 | 1***9 | Прокладка | |
| 19 | 1***4 | Прокладка | |
| 20 | 1***2 | Прокладка |
