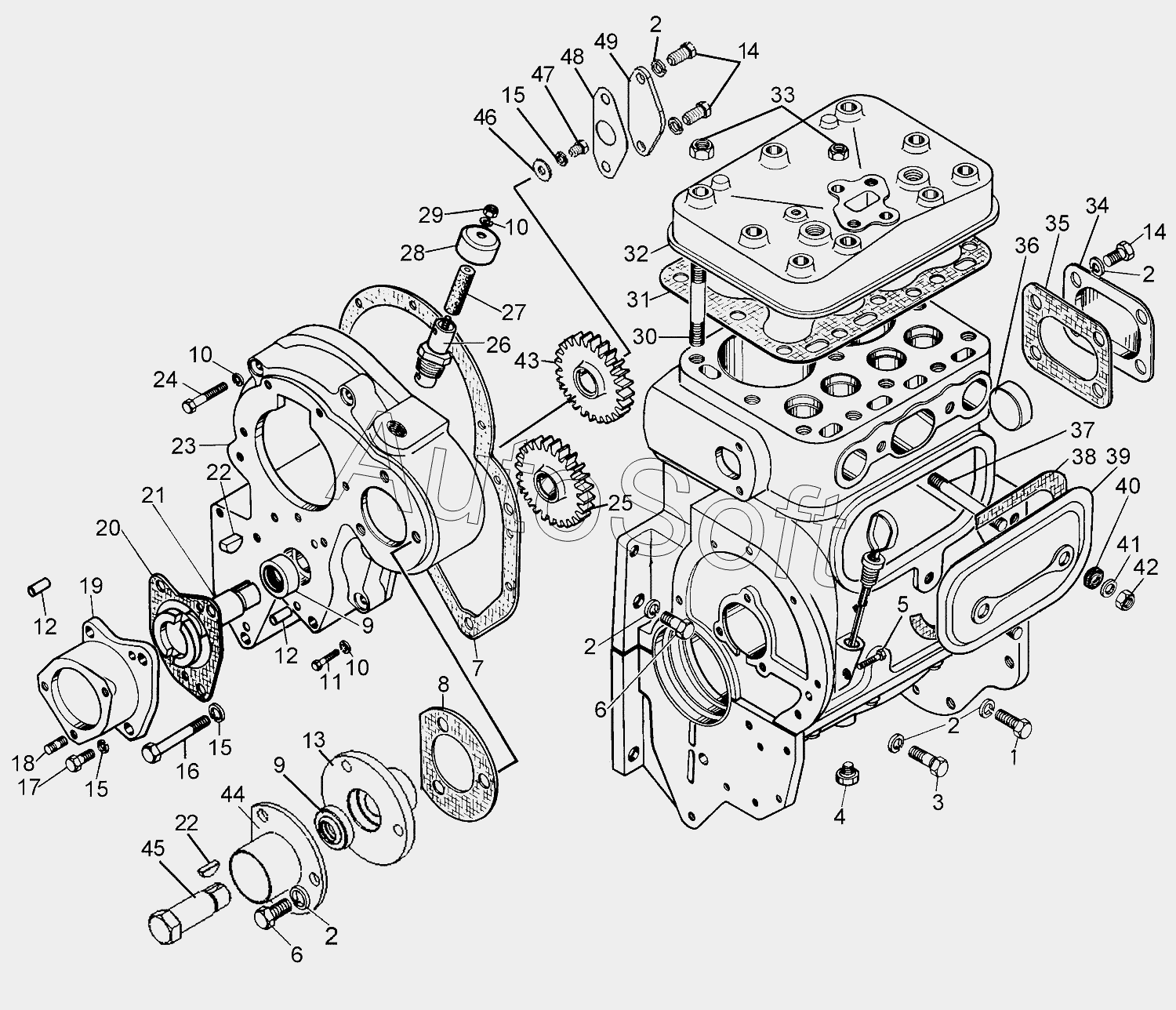

Каталог запасных частей к технике: ЧТЗ Кран ТР-20, ТР-12 (2006). Блок пускового агрегата
37
26
26
27
28
29
30
31
32
14
14
33
34
35
36
25
38
39
40
41
42
43
44
45
46
47
48
49
12
12
1
2
2
2
2
2
3
4
5
5
6
6
7
8
9
9
10
10
10
11
17-01-13СП
13
15
15
15
16
17
18
19
20
21
22
22
22
23
24
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 17-01-13СП | 1***П | Блок пускового двигателя | |
| 1 | Б***9 | БолтМ10х30.58.019 | |
| 2 | Ш***9 | Шайба 10.ОТ.65Г.09 | |
| 3 | 0***7 | Болт | |
| 4 | 3***1 | Пробка | |
| 5 | 2***6 | Болт | |
| 5 | Б***9 | Болт М6-6gх30.88.35.019 | |
| 6 | Б***9 | Болт | |
| 7 | 4***6 | Прокладка | |
| 8 | 7***3 | Прокладка | |
| 9 | 1***1 | Манжета 1.2-22х40-1 | |
| 10 | Ш***9 | Шайба 6Т.65Г.09 | |
| 11 | Б***9 | Болт М6-6gх45.58.019 | |
| 12 | 7***6 | Штифт | |
| 13 | 1***0 | Опора | |
| 14 | Б***9 | Болт М10-6gх22.58.019 | |
| 15 | Ш***9 | Шайба 8Т.65Г.09 | |
| 16 | Б***9 | Болт М8х45.58.019 | |
| 17 | Б***9 | Болт | |
| 18 | 2***3 | Шпилька | |
| 19 | 1***0 | Кронштейн | |
| 20 | 7***6 | Прокладка | |
| 21 | 1***1 | Валик привода магнето | |
| 22 | 3***6 | Шпонка | |
| 22 | 5***5 | Шпонка 5х7,5 | |
| 23 | 1***1 | Корпус | |
| 24 | Б***9 | Болт М6х60.58.019 | |
| 25 | 1***7 | Шестерня | |
| 26 | 0***П | Корпус сапуна | |
| 26 | 0***П | Сапун | |
| 27 | В***с | Волос обработанный конский | |
| 28 | 0***0 | Крышка | |
| 29 | Г***9 | Гайка | |
| 30 | 2***7 | Шпилька | |
| 31 | 7***П | Прокладка | |
| 32 | 0***1 | Головка цилиндров | |
| 33 | 3***2 | Гайка | |
| 34 | 0***0 | Крышка заднего люка блока | |
| 35 | 4***3 | Прокладка | |
| 36 | 0***6 | Заглушка | |
| 37 | 2***4 | Шпилька | |
| 38 | 4***5 | Прокладка | |
| 39 | 0***7 | Крышка люка | |
| 40 | 7***8 | Прокладка | |
| 41 | 3***8 | Шайба | |
| 42 | Г***9 | Гайка | |
| 43 | 1***2 | Шестерня | |
| 44 | 1***П | Защита | |
| 45 | 1***1 | Вал | |
| 46 | 3***5 | Шайба | |
| 47 | Б***9 | Болт | |
| 48 | 7***3 | Прокладка | |
| 49 | 1***4 | Заглушка |
