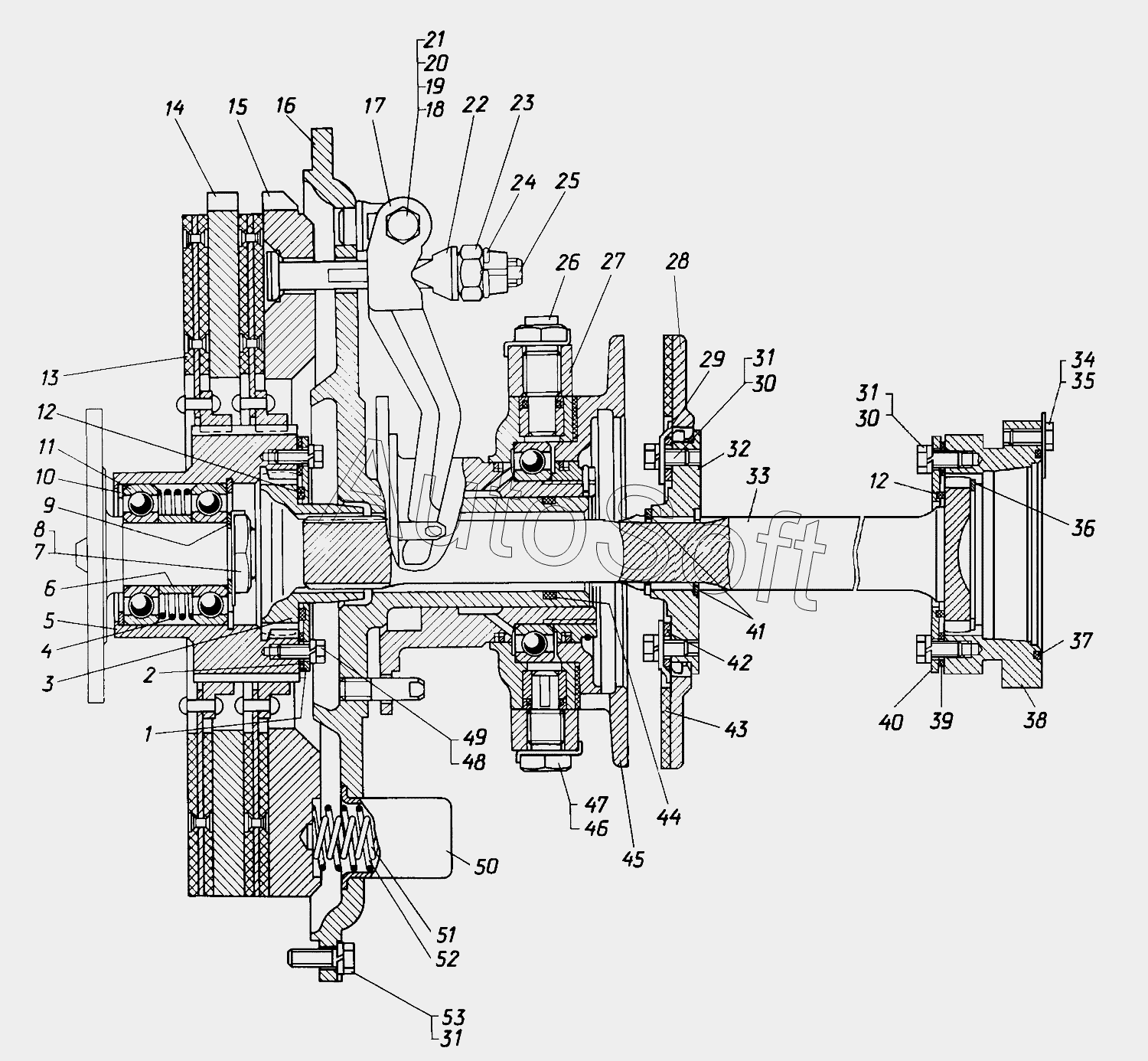

Каталог запасных частей к технике: ЧТЗ Кран ТР-20, ТР-12 (2006). Муфта сцепления
40
28
29
30
30
31
31
31
32
33
34
35
36
37
38
38
39
39
27
41
42
43
44
45
46
47
48
49
50
51
52
53
13
1
2
2
3
4
5
6
7
8
9
10
11
11
12
12
20-14-2СП
14
15
16
17
18
19
20
21
22
23
24
25
26
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 20-14-2СП | 2***П | Муфта сцепления | |
| 1 | 1***4 | Крышка | |
| 2 | 7***2 | Прокладка | |
| 2 | 7***1 | Прокладка | |
| 3 | 1***8 | Муфта | |
| 4 | 3***2 | Пружина | |
| 5 | 1***4 | Барабан зубчатый | |
| 6 | 1***2 | Втулка | |
| 7 | 3***0 | Шайба | |
| 8 | 7***2 | Гайка | |
| 9 | 5***2 | Пластина | |
| 10 | 1***6 | Кольцо | |
| 11 | 1***Ш | Подшипник шариковый радиальный однорядный | |
| 11 | 1***9 | Подшипник 180308УС9 | |
| 12 | 4***2 | Кольцо | |
| 13 | 1***П | Диск ведомый | |
| 14 | 1***4 | Диск ведущий | |
| 15 | 5***4 | Диск нажимной | |
| 16 | 1***П | Фланец | |
| 17 | 1***2 | Рычаг | |
| 18 | 1***9 | Палец | |
| 19 | 1***9 | Ролик | |
| 20 | Г***9 | Гайка М12х1,25.6Н.6А.019 | |
| 21 | Ш***9 | Шплинт 3,2х25.019 | |
| 22 | 1***7 | Призма | |
| 23 | 1***0 | Гайка | |
| 24 | П***0 | Проволока КО 3,0 | |
| 25 | 1***1 | Болт | |
| 26 | 1***8 | Палец | |
| 27 | 2***П | Рычаг | |
| 28 | 1***П | Тормозок | |
| 29 | 1***2 | Пластина | |
| 30 | Б***9 | Болт М12х25.88.45.019 | |
| 31 | Ш***9 | Шайба 12.ОТ.65Г.09 | |
| 32 | 2***1 | Муфта | |
| 33 | 2***4 | Вал | |
| 34 | 1***4 | Болт | |
| 35 | 3***5 | Пластина замковая | |
| 36 | 7***0 | Кольцо | |
| 37 | 2***3 | Кольцо | |
| 38 | 2***5 | Муфта | |
| 38 | 5***6 | Муфта | |
| 39 | 7***9 | Прокладка | |
| 39 | 7***1 | Прокладка | |
| 40 | 1***5 | Крышка | |
| 41 | 7***2 | Кольцо | |
| 42 | 2***2 | Крышка | |
| 43 | 1***5 | Накладка фрикционная | |
| 44 | 7***2 | Кольцо | |
| 45 | 1***П | Муфта включения | |
| 46 | 1***7 | Палец | |
| 47 | 3***4 | Пластина | |
| 48 | Б***9 | Болт М10х25.46.019 | |
| 49 | Ш***9 | Шайба 10.ОТ.65Г.09 | |
| 50 | 5***3 | Стакан | |
| 51 | 3***1 | Пружина | |
| 52 | 3***0 | Пружина | |
| 53 | Б***9 | Болт М12-6gх35.46.019 |
