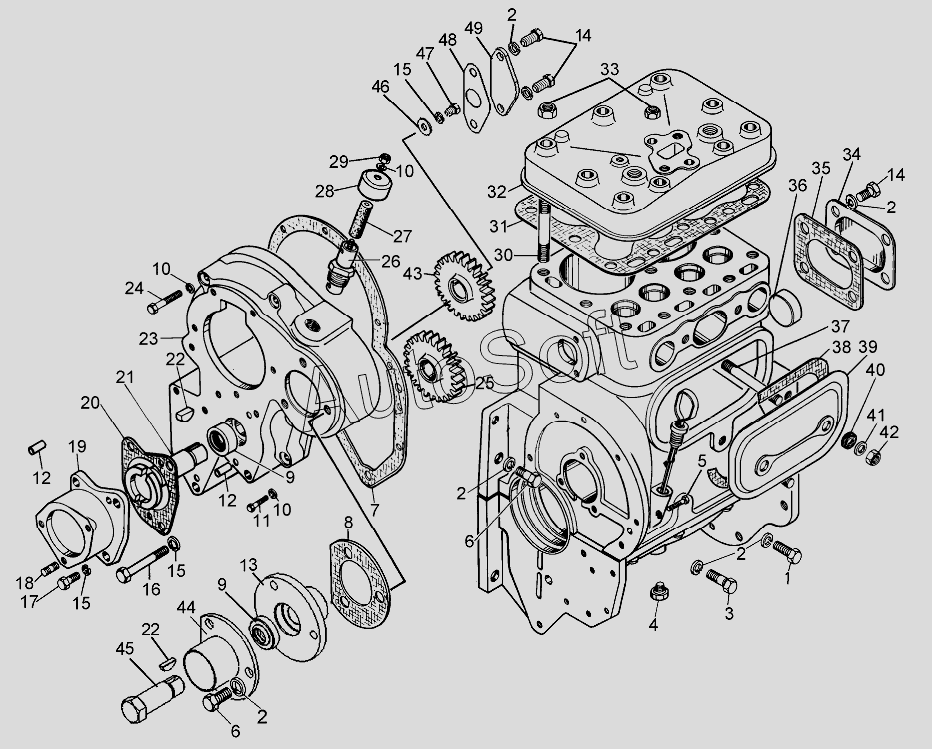

Каталог запасных частей к технике: ЧТЗ Т-10М (2012). Блок пускового двигателя
37
26
27
28
29
30
31
32
33
34
35
36
25
38
39
40
41
42
43
44
45
46
47
48
49
13
1
1
2
2
2
2
2
3
4
5
6
6
7
8
9
9
10
10
10
11
12
12
14
14
15
15
15
16
17
18
19
20
21
22
22
23
24
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 17-01-13СП | 1***П | Блок пускового двигателя | |
| 1 | Б***9 | Болт М10x30.58.019 | |
| 2 | Ш***9 | Шайба 10.ОТ.65Г.09 | |
| 3 | 0***7 | Болт | |
| 4 | 3***1 | Пробка | |
| 5 | 2***6 | Болт | |
| 6 | Б***9 | Болт М10x25.58.019 | |
| 7 | 4***6 | Прокладка | |
| 8 | 7***3 | Прокладка | |
| 9 | М***2 | Манжета 2.2-22x40-2 | |
| 10 | Ш***9 | Шайба 6Т.65Г.09 | |
| 11 | Б***9 | Болт М6x45.58.019 | |
| 12 | 7***6 | Штифт | |
| 13 | 1***6 | Опора | |
| 14 | Б***9 | Болт М10x22.58.019 | |
| 15 | Ш***9 | Шайба 8Т.65Г.09 | |
| 16 | Б***9 | Болт М8x45.58.019 | |
| 17 | Б***9 | Болт М8x25.88.35.019 | |
| 18 | 2***3 | Шпилька | |
| 19 | 1***0 | Кронштейн | |
| 20 | 7***6 | Прокладка | |
| 21 | 1***1 | Валик привода магнето | |
| 22 | 3***6 | Шпонка | |
| 23 | 1***1 | Корпус | |
| 24 | Б***9 | Болт М6x60.58.019 | |
| 25 | 1***7 | Шестерня | |
| 26 | 0***П | Корпус сапуна | |
| 26 | 0***П | Сапун | |
| 27 | Н***а | Набивка | |
| 28 | 0***0 | Крышка | |
| 29 | Г***9 | Гайка М6.6.019 | |
| 30 | 2***7 | Шпилька | |
| 31 | 7***П | Прокладка | |
| 32 | 0***1 | Головка цилиндров | |
| 33 | 3***2 | Гайка | |
| 34 | 0***0 | Крышка заднего люка блока | |
| 35 | 4***3 | Прокладка | |
| 36 | 0***6 | Заглушка | |
| 37 | 2***4 | Шпилька | |
| 38 | 4***5 | Прокладка | |
| 39 | 0***7 | Крышка люка | |
| 40 | 7***8 | Прокладка | |
| 41 | 3***8 | Шайба | |
| 42 | Г***9 | Гайка | |
| 43 | 1***2 | Шестерня | |
| 44 | 1***П | Защита | |
| 45 | 1***1 | Вал | |
| 46 | 3***5 | Шайба | |
| 47 | Б***9 | Болт М8-6gx12.88.35.019 | |
| 48 | 7***3 | Прокладка | |
| 49 | 1***4 | Заглушка |
