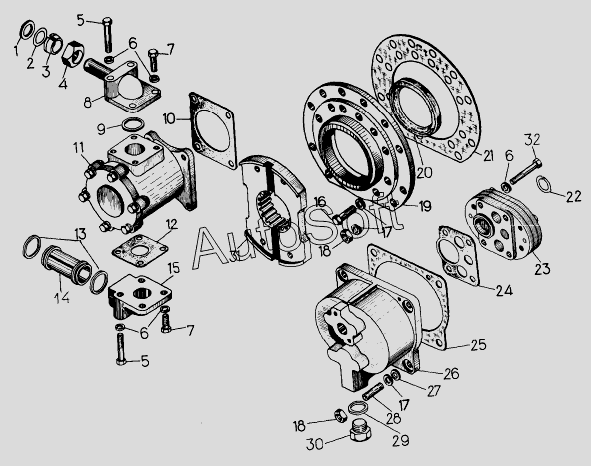

Каталог запасных частей к технике: ЧТЗ Т-10М (2012). Детали гидротрансформатора
25
19
20
20
21
22
23
23
24
18
18
26
27
28
29
30
31
32
10
2
3
4
5
5
6
6
6
7
7
8
9
1
11
12
13
14
15
16
17
17
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 4***6 | Кольцо | |
| 2 | 6***3 | Проставка | |
| 3 | 2***0 | Цанга | |
| 4 | 2***9 | Гайка | |
| 5 | Б***9 | Болт М10-6gx60.58.019 | |
| 6 | Ш***9 | Шайба 10.ОТ.65Г.09 | |
| 7 | Б***9 | Болт М10x25.58.019 | |
| 8 | 6***П | Муфта | |
| 9 | 7***3 | Кольцо | |
| 10 | 7***1 | Прокладка | |
| 11 | Н***3 | Насос НШ 50 А-3 | |
| 12 | 7***9 | Прокладка | |
| 13 | К***5 | Кольцо 035-043-46-2-5 | |
| 14 | 6***2 | Втулка | |
| 15 | 6***5 | Муфта | |
| 16 | Б***9 | Болт М12x40.58.019 | |
| 17 | Ш***9 | Шайба 12.ОТ.65Г.09 | |
| 18 | Г***9 | Гайка | |
| 19 | 6***7 | Крышка | |
| 20 | B***2 | Манжета | |
| 20 | М***4 | Манжета | |
| 21 | 7***9 | Прокладка | |
| 22 | 7***2 | Кольцо В25.Ц9хр.т. | |
| 23 | 5***П | Насос | |
| 23 | Н***Б | Насос | |
| 24 | 7***9 | Прокладка | |
| 25 | 7***0 | Прокладка | |
| 26 | 6***1 | Корпус | |
| 27 | 3***1 | Шайба | |
| 28 | 7***6 | Шпилька | |
| 29 | К***5 | Кольцо | |
| 30 | 7***4 | Пробка | |
| 31 | 6***3 | Полумуфта | |
| 32 | Б***9 | Болт М10x75.58.019 |
