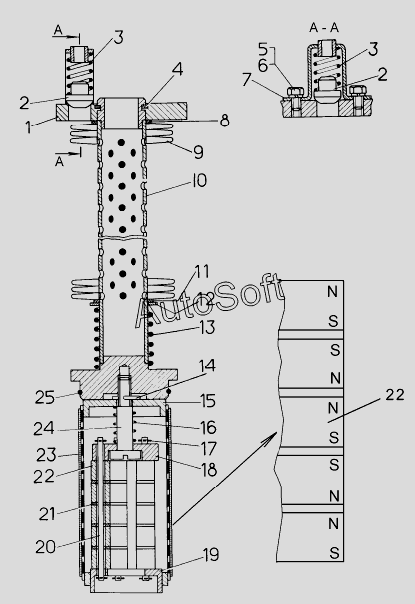

Каталог запасных частей к технике: ЧТЗ Т-10М (2012). Фильтр – продолжение
13
25
24
23
22
22
21
20
19
18
17
16
15
14
12
11
10
9
8
7
6
5
4
3
3
2
2
1
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 64-14-129СП | 6***П | Фильтр | |
| 1 | 6***7 | Крышка | |
| 2 | 6***9 | Клапан | |
| 3 | 3***7 | Пружина | |
| 4 | 7***0 | Кольцо упорное | |
| 5 | Б***9 | Болт М8-6gx12.88.35.019 | |
| 6 | Ш***9 | Шайба 8Т.65Г.09 | |
| 7 | 6***П | Планка | |
| 8 | 7***7 | Прокладка | |
| 9 | 1***П | Элемент фильтрующий | |
| 10 | 6***П | Труба | |
| 11 | 4***3 | Кольцо | |
| 12 | 7***2 | Шайба | |
| 13 | 7***2 | Пружина | |
| 14 | Ш***6 | Шплинт 1,6x16 | |
| 15 | 6***П | Фильтр магнитный | |
| 16 | 3***9 | Пружина | |
| 17 | Ш***2 | Шплинт 3,2x32 | |
| 18 | 6***5 | Втулка | |
| 19 | 6***6 | Втулка | |
| 20 | 6***8 | Стержень | |
| 21 | 3***6 | Шайба | |
| 22 | 6***9 | Магнит | |
| 23 | 6***П | Заборник | |
| 24 | 6***7 | Стяжка | |
| 25 | 7***3 | Кольцо |
