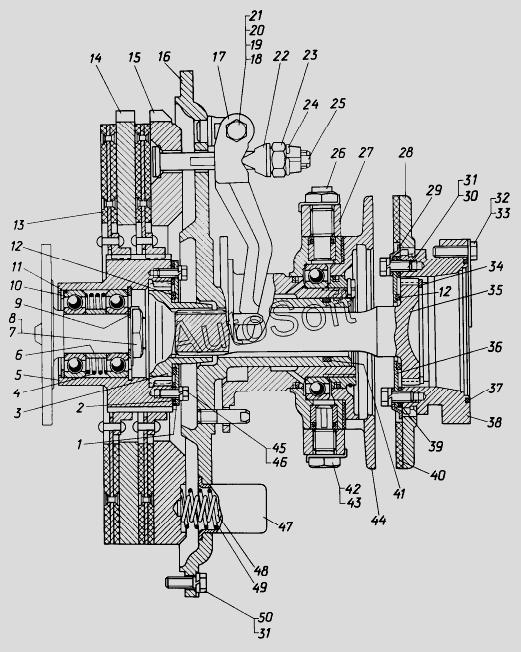

Каталог запасных частей к технике: ЧТЗ Т-10М (2012). Муфта сцепления
38
25
26
27
28
29
30
31
31
32
33
34
35
36
37
24
39
39
40
41
42
43
44
45
46
47
48
49
50
11
11
1
2
2
3
4
5
6
7
8
9
10
12
12
13
14
15
16
17
18
19
20
21
22
23
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 18-14-4СП | 1***П | Муфта сцепления | |
| 20-14-2СП | 2***П | Муфта сцепления | |
| 1 | 1***4 | Крышка | |
| 2 | 7***2 | Прокладка | |
| 2 | 7***1 | Прокладка | |
| 3 | 1***8 | Муфта | |
| 4 | 3***2 | Пружина | |
| 5 | 1***4 | Барабан зубчатый | |
| 6 | 1***2 | Втулка | |
| 7 | 3***0 | Шайба | |
| 8 | 7***2 | Гайка | |
| 9 | 5***2 | Пластина | |
| 10 | 1***6 | Кольцо | |
| 11 | 1***Ш | Подшипник шариковый радиальный однорядный | |
| 11 | 1***9 | Подшипник 180308УС9 | |
| 12 | 4***2 | Кольцо | |
| 13 | 1***П | Диск ведомый | |
| 14 | 1***4 | Диск ведущий | |
| 15 | 5***4 | Диск нажимной | |
| 16 | 1***П | Фланец | |
| 17 | 1***2 | Рычаг | |
| 18 | 1***9 | Палец | |
| 19 | 1***9 | Ролик | |
| 20 | Г***9 | Гайка М12x1,25-6Н.6А.019 | |
| 21 | Ш***9 | Шплинт 3,2x25.019 | |
| 22 | 1***7 | Призма | |
| 23 | 1***0 | Гайка | |
| 24 | П***3 | Проволока КО3 | |
| 25 | 1***1 | Болт | |
| 26 | 1***8 | Палец | |
| 27 | 2***П | Рычаг | |
| 28 | 1***П | Тормозок | |
| 29 | 1***2 | Пластина | |
| 30 | Б***9 | Болт М12x25.88.45.019 | |
| 31 | Ш***9 | Шайба 12.ОТ.65Г.09 | |
| 32 | 1***4 | Болт | |
| 33 | 3***5 | Пластина замковая | |
| 34 | 7***0 | Кольцо | |
| 35 | 5***3 | Вал | |
| 36 | 1***5 | Крышка | |
| 37 | 2***3 | Кольцо | |
| 38 | 5***6 | Муфта | |
| 39 | 7***9 | Прокладка | |
| 39 | 7***1 | Прокладка | |
| 40 | 1***5 | Накладка фрикционная | |
| 41 | 7***2 | Кольцо | |
| 42 | 1***7 | Палец | |
| 43 | 3***4 | Пластина | |
| 44 | 1***П | Муфта включения | |
| 45 | Б***9 | Болт М10x25.46.019 | |
| 46 | Ш***9 | Шайба 10.ОТ.65Г.09 | |
| 47 | 5***3 | Стакан | |
| 48 | 3***1 | Пружина | |
| 49 | 3***0 | Пружина | |
| 50 | Б***9 | Болт М12-6gx35.46.019 |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер. В демо-версии артикулы (номера деталей) скрыты. Если вы хотите видеть полные оригинальные номера запчастей, вам необходимо зарегистрироваться на нашем сайте и приобрести подписку по интересующей вас конфигурации, после этого вы сможете встроить онлайн-каталоги на ваш сайт или пользоваться ими из личного кабинета нашего сайта. Обращаем ваше внимание на то, что каталоги содержат информацию об оригинальных заводских номерах и названиях запчастей. База по аналогам в данный момент не реализована. Поиска по VIN-номерам в онлайн-каталоге не предусмотрено. Выбор конкретного каталога осуществляется путем открытия нужного типа техники, марки, модели с учетом года выпуска или модификации.
