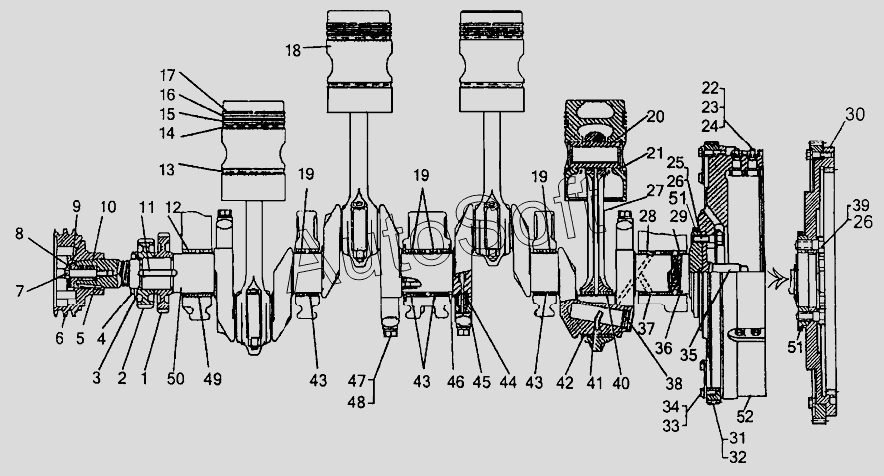

Каталог запасных частей к технике: ЧТЗ Т-10М (2012). Кривошипно-шатунный механизм дизеля
38
38
44
43
43
43
42
41
40
39
37
36
35
34
33
32
31
45
45
45
45
45
46
47
48
49
50
50
50
50
51
51
52
52
52
9
14
13
12
11
10
10
10
10
15
8
7
6
5
4
3
2
1
17
18
19
19
19
20
21
22
23
24
25
26
26
27
28
29
30
30
30
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 1***7 | Шестерня | |
| 2 | 1***0 | Шестерня | |
| 3 | 1***9 | Шайба | |
| 4 | 0***3 | Гайка | |
| 5 | 3***7 | Шпонка | |
| 6 | 1***2 | Шкив коленчатого вала | |
| 7 | 0***1 | Болт | |
| 8 | 5***5 | Стопор | |
| 9 | 3***7 | Пластина замковая | |
| 10 | 1***П | Вал коленчатый | |
| 10 | 1***П | Вал коленчатый | |
| 10 | 1***П | Вал коленчатый | |
| 10 | 1***П | Вал коленчатый | |
| 11 | 3***6 | Шпонка | |
| 12 | А***4 | Вкладыш коренного подшипника верхний | |
| 13 | С***2 | Кольцо маслосъемное | |
| 14 | С***0 | Кольцо маслосъемное | |
| 15 | С***4 | Кольцо компрессионное | |
| 17 | С***2 | Кольцо компрессионное | |
| 18 | 5***1 | Поршень | |
| 19 | А***4 | Вкладыш коренного подшипника верхний | |
| 20 | 1***1 | Палец поршневой | |
| 21 | 0***6 | Замок | |
| 22 | 1***3 | Сухарик | |
| 23 | 3***1 | Гайка | |
| 24 | 1***2 | Пластина замковая | |
| 25 | 2***4 | Болт | |
| 26 | 3***5 | Пластина замковая | |
| 27 | 5***П | Шатун | |
| 28 | А***4 | Вкладыш коренного подшипника верхний | |
| 29 | А***4 | Вкладыш коренного подшипника верхний | |
| 30 | 6***П | Маховик | |
| 30 | 6***П | Маховик | |
| 30 | 6***П | Маховик для дизеля с ЭССП | |
| 31 | 5***1 | Венец | |
| 32 | 0***1 | Венец | |
| 33 | 7***5 | Болт | |
| 34 | Ш***9 | Шайба 10.ОТ.65Г.09 | |
| 35 | 1***7 | Цапфа | |
| 36 | А***4 | Вкладыш коренного подшипника нижний | |
| 37 | А***4 | Вкладыш коренного подшипника нижний | |
| 38 | 0***2 | Заглушка | |
| 38 | 0***1 | Заглушка | |
| 39 | 0***7 | Болт | |
| 40 | А***5 | Вкладыш шатунного подшипника верхний | |
| 41 | 0***6 | Труба | |
| 42 | А***6 | Вкладыш шатунного подшипника нижний | |
| 43 | А***4 | Вкладыш коренного подшипника верхний | |
| 44 | 1***7 | Втулка | |
| 45 | 1***8 | Противовес | |
| 45 | 1***0 | Противовес | |
| 45 | 5***6 | Противовес | |
| 45 | 6***0 | Противовес | |
| 45 | 6***9 | Противовес | |
| 46 | А***3 | Полукольцо упорное | |
| 47 | 7***5 | Пластина замковая | |
| 48 | 7***0 | Болт | |
| 49 | А***4 | Вкладыш коренного подшипника нижний | |
| 50 | 1***6 | Вал коленчатый | |
| 50 | 1***К | Вал коленчатый | |
| 50 | 1***Ш | Вал коленчатый | |
| 50 | 1***Ш | Вал коленчатый | |
| 51 | 6***4 | Втулка | |
| 52 | 1***П | Маховик | |
| 52 | 1***0 | Маховик | |
| 52 | 5***П | Маховик |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер. В демо-версии артикулы (номера деталей) скрыты. Если вы хотите видеть полные оригинальные номера запчастей, вам необходимо зарегистрироваться на нашем сайте и приобрести подписку по интересующей вас конфигурации, после этого вы сможете встроить онлайн-каталоги на ваш сайт или пользоваться ими из личного кабинета нашего сайта. Обращаем ваше внимание на то, что каталоги содержат информацию об оригинальных заводских номерах и названиях запчастей. База по аналогам в данный момент не реализована. Поиска по VIN-номерам в онлайн-каталоге не предусмотрено. Выбор конкретного каталога осуществляется путем открытия нужного типа техники, марки, модели с учетом года выпуска или модификации.
