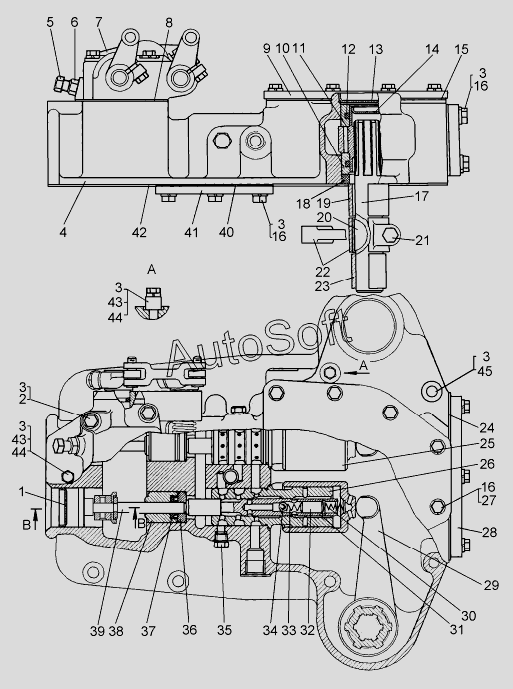

Каталог запасных частей к технике: ЧТЗ Т-10М (2012). Сервомеханизм управления поворотом (для гидромеханической трансмиссии)
1
2
3
3
3
3
3
3
4
5
6
7
8
9
10
11
12
13
14
15
16
16
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
36
37
38
39
40
41
42
43
43
44
44
45
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 64-17-2СП | 6***П | Сервомеханизм | |
| 1 | 1***9 | Заглушка | |
| 2 | Б***9 | Болт М10x70.58.019 | |
| 3 | Ш***9 | Шайба 10.ОТ.65Г.09 | |
| 4 | 5***П | Корпус | |
| 5 | 7***0 | Болт | |
| 6 | Г***9 | Гайка М12.6.019 | |
| 7 | 6***П | Корпус | |
| 8 | 7***1 | Прокладка | |
| 9 | 2***1 | Крышка | |
| 10 | 2***2 | Втулка | |
| 11 | 1***0 | Муфта | |
| 12 | К***5 | Кольцо 042-050-46-2-5 | |
| 13 | 1***1 | Заглушка | |
| 14 | 0***5 | Заглушка | |
| 15 | 7***9 | Прокладка | |
| 16 | Б***9 | Болт М10x30.58.019 | |
| 17 | 5***5 | Валик | |
| 18 | 7***2 | Кольцо-прокладка | |
| 19 | 5***7 | Втулка | |
| 20 | 7***9 | Шпонка | |
| 21 | 2***6 | Болт | |
| 22 | 5***4 | Рычаг | |
| 23 | 5***6 | Втулка | |
| 24 | 4***1 | Прокладка | |
| 25 | 2***1 | Поршень | |
| 26 | 1***1 | Гильза | |
| 27 | 4***2 | Кольцо | |
| 28 | 5***5 | Крышка | |
| 29 | 1***2 | Рычаг | |
| 30 | 7***9 | Пружина | |
| 31 | 2***6 | Золотник | |
| 32 | 7***6 | Штифт | |
| 33 | 3***1 | Пружина | |
| 34 | Ш***0 | Шарик Б10-200 | |
| 35 | 3***1 | Пробка | |
| 36 | 1***9 | Кольцо | |
| 37 | 7***5 | Манжета | |
| 38 | 2***4 | Втулка | |
| 39 | 6***П | Толкатель | |
| 40 | 7***7 | Прокладка | |
| 41 | 5***1 | Крышка | |
| 42 | 4***6 | Прокладка | |
| 43 | 5***2 | Втулка | |
| 44 | Б***9 | Болт М10-6gx120.58.019 | |
| 45 | Б***9 | Болт М10-6gx130.58.019 |
