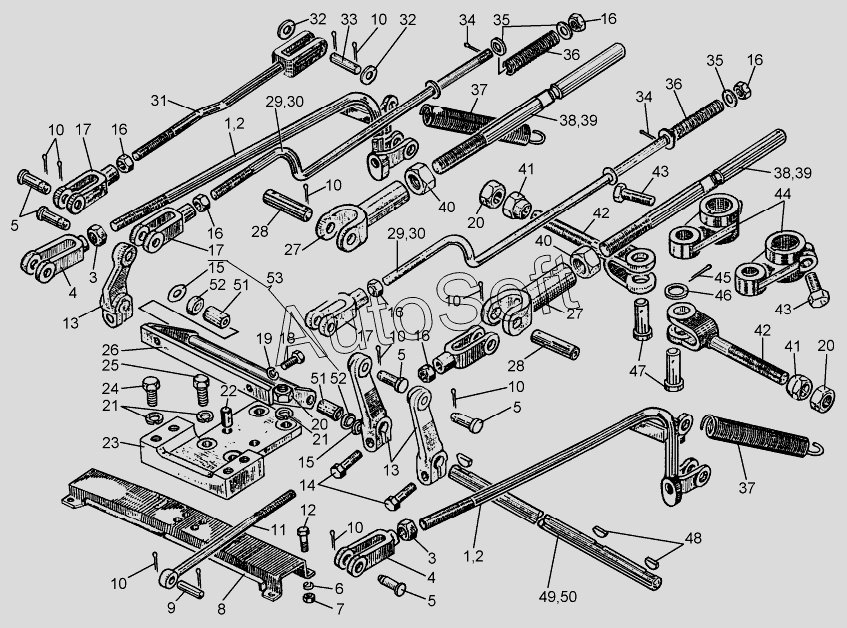

Каталог запасных частей к технике: ЧТЗ Т-10М (2012). Детали управления механической трансмиссией
1
1
1
2
2
2
3
3
4
4
5
5
5
5
6
7
8
9
10
10
10
10
10
10
10
10
11
11
12
13
13
14
15
15
16
16
16
16
16
16
17
17
17
18
19
20
20
20
21
21
22
23
24
25
26
27
27
28
28
29
29
29
30
30
30
31
31
32
32
33
34
34
35
35
36
36
37
37
38
38
38
39
39
39
40
40
41
41
42
42
43
43
44
45
46
47
48
49
50
51
51
52
52
53
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 2***П | Тяга | |
| 1 | 5***П | Тяга | |
| 2 | 2***П | Тяга | |
| 2 | 2***П | Тяга | |
| 3 | 7***5 | Гайка | |
| 4 | 5***5 | Вилка | |
| 5 | 1***7 | Палец | |
| 6 | Ш***9 | Шайба 12.ОТ.65Г.09 | |
| 7 | 3***1 | Гайка | |
| 8 | 4***П | Опора | |
| 9 | 7***5 | Ось | |
| 10 | Ш***9 | Шплинт 3,2x25.019 | |
| 11 | 5***П | Тяга | |
| 11 | 5***5 | Тяга | |
| 12 | Б***9 | Болт | |
| 13 | 2***2 | Рычаг | |
| 14 | 2***6 | Болт | |
| 15 | 7***4 | Шайба | |
| 16 | 7***4 | Гайка | |
| 17 | 1***1 | Вилка | |
| 18 | Б***9 | Болт М10-6gx35.58.019 | |
| 19 | Ш***9 | Шайба 10.ОТ.65Г.09 | |
| 20 | 7***7 | Гайка | |
| 21 | Ш***9 | Шайба 16.ОТ.65Г.09 | |
| 22 | 7***1 | Штифт | |
| 23 | 5***7 | Опора | |
| 24 | 7***1 | Болт | |
| 25 | Б***9 | Болт | |
| 26 | 5***П | Кронштейн | |
| 27 | 2***8 | Вилка | |
| 28 | 1***6 | Палец | |
| 29 | 5***П | Тяга | |
| 29 | 5***П | Тяга | |
| 30 | 2***П | Тяга | |
| 30 | 2***П | Тяга | |
| 31 | 2***П | Тяга | |
| 31 | 2***П | Тяга | |
| 32 | 3***1 | Шайба | |
| 33 | 2***7 | Палец | |
| 34 | Ш***9 | Шплинт 2x25.019 | |
| 35 | 3***5 | Шайба | |
| 36 | 7***8 | Пружина | |
| 37 | 3***3 | Пружина | |
| 38 | 2***0 | Тяга | |
| 38 | 2***П | Тяга | |
| 39 | 2***П | Тяга | |
| 39 | 2***2 | Тяга | |
| 40 | Г***9 | Гайка М18x1,5-7H.6.019 | |
| 41 | 1***7 | Гайка | |
| 42 | 1***5 | Вилка | |
| 43 | 2***6 | Болт | |
| 44 | 5***4 | Рычаг | |
| 45 | Ш***9 | Шплинт 4x32.019 | |
| 46 | 3***1 | Шайба | |
| 47 | 7***1 | Ось | |
| 48 | 7***9 | Шпонка | |
| 49 | 2***4 | Валик | |
| 50 | 5***4 | Валик | |
| 51 | 5***3 | Втулка | |
| 52 | 7***1 | Сальник | |
| 53 | 5***П | Кронштейн |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер. В демо-версии артикулы (номера деталей) скрыты. Если вы хотите видеть полные оригинальные номера запчастей, вам необходимо зарегистрироваться на нашем сайте и приобрести подписку по интересующей вас конфигурации, после этого вы сможете встроить онлайн-каталоги на ваш сайт или пользоваться ими из личного кабинета нашего сайта. Обращаем ваше внимание на то, что каталоги содержат информацию об оригинальных заводских номерах и названиях запчастей. База по аналогам в данный момент не реализована. Поиска по VIN-номерам в онлайн-каталоге не предусмотрено. Выбор конкретного каталога осуществляется путем открытия нужного типа техники, марки, модели с учетом года выпуска или модификации.
