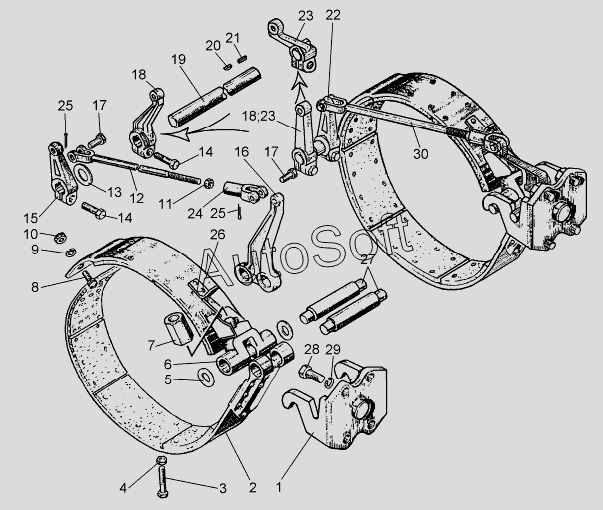

Каталог запасных частей к технике: ЧТЗ Т-10М (2012). Тормоза
22
22
16
17
17
18
18
18
19
20
20
21
15
15
23
23
23
24
25
25
26
27
28
29
30
8
1
2
3
4
5
5
6
7
9
10
11
12
12
13
14
14
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 18-18-2СП | 1***П | Тормоза | |
| 62-18-1СП | 6***П | Тормоза | |
| 1 | 1***1 | Кронштейн | |
| 2 | 5***П | Лента | |
| 3 | 2***8 | Болт | |
| 4 | 3***1 | Гайка | |
| 5 | 3***2 | Шайба | |
| 5 | 3***1 | Шайба | |
| 6 | 1***5 | Вилка | |
| 7 | 1***7 | Гайка | |
| 8 | 2***8 | Болт | |
| 9 | Ш***9 | Шайба 8Т.65Г.09 | |
| 10 | Г***9 | Гайка | |
| 11 | 7***4 | Гайка | |
| 12 | 1***П | Тяга | |
| 12 | 2***П | Тяга | |
| 13 | 3***1 | Шайба | |
| 14 | 7***3 | Болт | |
| 15 | 5***7 | Рычаг | |
| 15 | 5***1 | Рычаг | |
| 16 | 1***9 | Рычаг | |
| 17 | 1***7 | Палец | |
| 18 | 2***7 | Рычаг | |
| 18 | 6***4 | Рычаг | |
| 19 | 1***4 | Валик | |
| 20 | 3***9 | Шпонка | |
| 20 | Ш***9 | Шпонка 6x9 | |
| 21 | 3***9 | Шпонка | |
| 22 | 5***8 | Рычаг | |
| 22 | 5***1 | Рычаг | |
| 23 | 5***5 | Рычаг | |
| 23 | 6***4 | Рычаг | |
| 24 | 1***1 | Вилка | |
| 25 | Ш***5 | Шплинт 3,2x25 | |
| 26 | 5***П | Лента | |
| 27 | 1***0 | Валик | |
| 28 | 7***1 | Болт | |
| 29 | Ш***9 | Шайба 16.ОТ.65Г.09 | |
| 30 | 2***П | Тяга |
