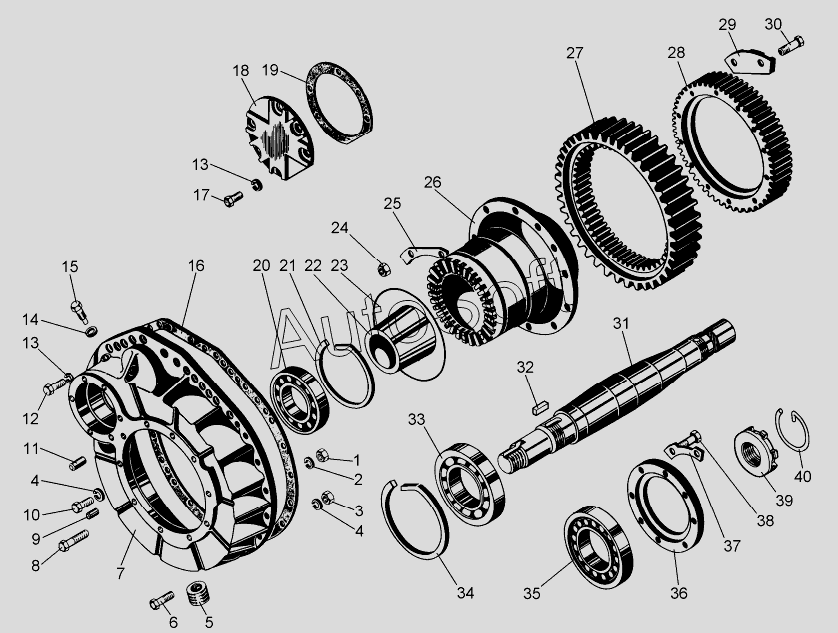

Каталог запасных частей к технике: ЧТЗ Т-10М (2012). Детали бортового редуктора (кожух, полуось, подшипники, ступица, шестерни)
22
22
23
24
25
26
26
27
28
29
30
21
31
31
32
32
33
34
35
36
37
38
39
40
12
2
3
4
4
5
6
7
7
8
9
10
11
1
13
13
14
15
16
16
17
18
19
19
20
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 7***5 | Гайка | |
| 2 | Ш***9 | Шайба 20.ОТ.65Г.09 | |
| 3 | 7***7 | Гайка | |
| 4 | Ш***9 | Шайба 16.ОТ.65Г.09 | |
| 5 | 1***П | Пробка | |
| 6 | 7***0 | Болт | |
| 7 | 5***1 | Кожух | |
| 7 | 5***2 | Кожух | |
| 8 | 7***0 | Болт | |
| 9 | 7***3 | Штифт | |
| 10 | 7***8 | Болт | |
| 11 | 7***0 | Штифт | |
| 12 | Б***9 | Болт М12-6gx50.58.019 | |
| 13 | Ш***9 | Шайба 12.ОТ.65Г.09 | |
| 14 | К***2 | Кольцо 014-018-25-2-2 | |
| 15 | 6***8 | Стопор | |
| 16 | 7***6 | Прокладка | |
| 16 | 7***1 | Прокладка | |
| 17 | 2***6 | Болт | |
| 18 | 5***1 | Крышка | |
| 19 | 7***9 | Прокладка | |
| 19 | 7***1 | Прокладка | |
| 20 | 2***M | Подшипник 2224KM | |
| 21 | 1***3 | Кольцо | |
| 22 | 2***1 | Втулка | |
| 22 | 2***4 | Втулка | |
| 23 | 7***3 | Кольцо | |
| 24 | 7***8 | Гайка | |
| 25 | 7***2 | Пластина | |
| 26 | 4***П | Ступица | |
| 26 | 5***П | Ступица | |
| 27 | 6***1 | Шестерня | |
| 28 | 6***2 | Венец | |
| 29 | 5***1 | Планка | |
| 30 | 7***6 | Болт | |
| 31 | 2***0 | Полуось | |
| 31 | 2***1 | Полуось | |
| 32 | 7***7 | Шпонка | |
| 32 | Ш***8 | Шпонка 2-14x9x28 | |
| 33 | 2***A | Подшипник 228A | |
| 34 | 7***1 | Кольцо | |
| 35 | 7***M | Подшипник 70-2228KM | |
| 36 | 2***2 | Крышка | |
| 37 | 7***0 | Пластина | |
| 38 | 7***3 | Болт | |
| 39 | 1***1 | Гайка | |
| 40 | 1***4 | Кольцо |
