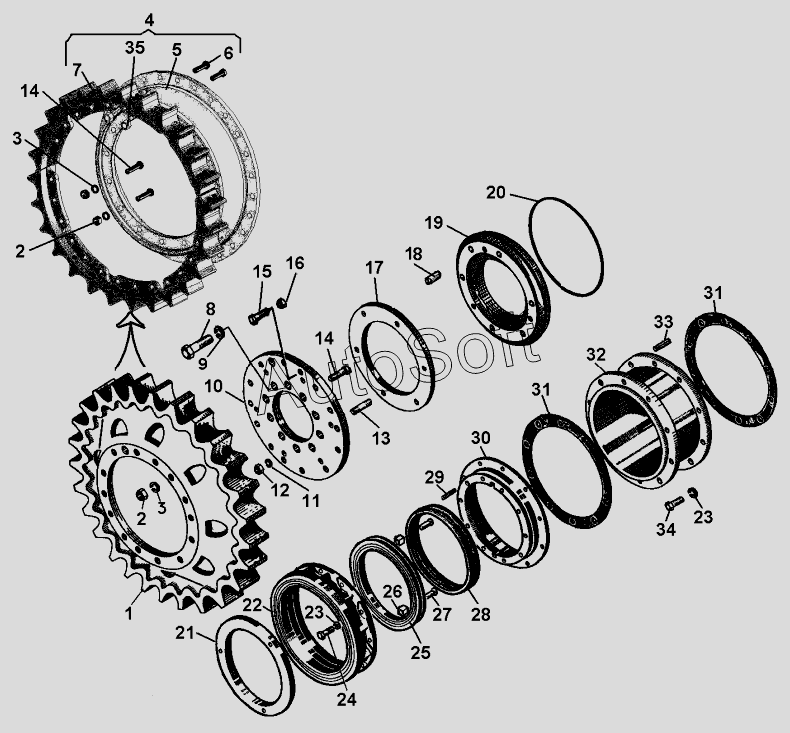

Каталог запасных частей к технике: ЧТЗ Т-10М (2012). Детали бортового редуктора (ведущее колесо, лабиринтное уплотнение, проставка)
27
19
20
21
22
23
23
24
25
26
18
28
29
30
31
31
32
33
34
35
10
2
2
3
3
4
5
6
7
8
9
1
11
12
13
14
14
15
16
17
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 5***1 | Венец ведущего колеса | |
| 2 | 7***8 | Гайка | |
| 3 | Ш***9 | Шайба 20.ОТ.65Г.09 | |
| 4 | 5***П | Колесо ведущее | |
| 5 | 5***0 | Ступица | |
| 6 | Б***2 | Болт | |
| 7 | 5***1 | Сегмент | |
| 8 | 7***9 | Болт | |
| 9 | Ш***9 | Шайба 27Т.65Г.09 | |
| 10 | 5***8 | Фланец | |
| 11 | Ш***9 | Шайба 12.ОТ.65Г.09 | |
| 12 | 7***4 | Гайка | |
| 13 | 7***2 | Шпилька | |
| 14 | 7***2 | Болт | |
| 15 | Б***9 | Болт М12-6gx55.58.019 | |
| 16 | Г***9 | Гайка | |
| 17 | 5***1 | Проставка | |
| 18 | 7***9 | Штифт | |
| 19 | 5***0 | Лабиринт | |
| 20 | 7***3 | Кольцо | |
| 21 | 2***7 | Диск | |
| 22 | 2***7 | Лабиринт | |
| 23 | Ш***9 | Шайба 10.ОТ.65Г.09 | |
| 24 | Б***9 | Болт М10-6gx40.58.019 | |
| 25 | 2***1 | Диск | |
| 26 | 2***2 | Сухарик | |
| 27 | 7***7 | Палец | |
| 28 | 7***2 | Манжета | |
| 29 | 7***6 | Пружина | |
| 30 | 2***1 | Фланец | |
| 31 | 7***8 | Прокладка | |
| 32 | 2***П | Проставка | |
| 33 | 7***3 | Штифт | |
| 34 | Б***9 | Болт | |
| 35 | 3***1 | Гайка М20х1,5 |
