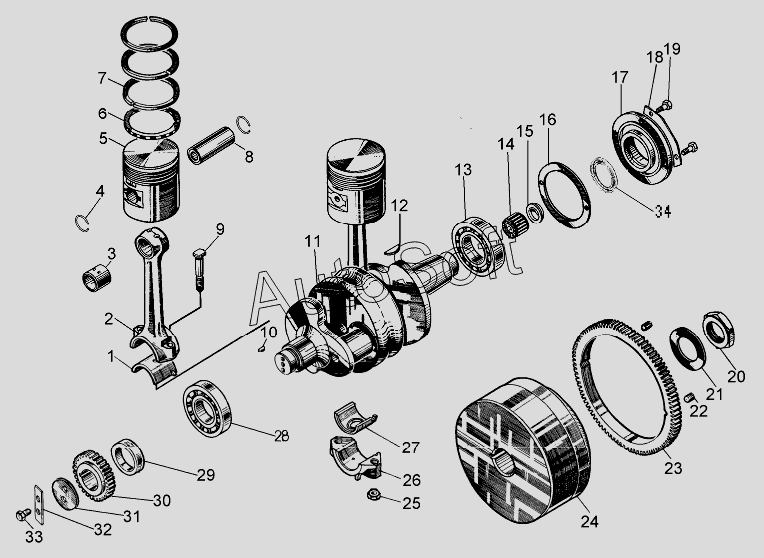

Каталог запасных частей к технике: ЧТЗ Т-10М (2012). Кривошипно-шатунный механизм пускового двигателя
1
2
3
4
5
6
7
8
8
9
10
11
12
13
14
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | А***3 | Вкладыш | |
| 2 | 0***4 | Шатун | |
| 3 | 0***8 | Втулка шатуна | |
| 4 | 1***9 | Кольцо | |
| 5 | 1***7 | Поршень | |
| 6 | С***1 | Кольцо поршневое маслосъемное | |
| 7 | С***0 | Кольцо поршневое компрессионное | |
| 8 | 0***8 | Палец поршневой | |
| 8 | 0***1 | Палец поршневой | |
| 9 | 0***6 | Болт шатунный | |
| 10 | 3***6 | Шпонка | |
| 11 | 0***1 | Вал коленчатый | |
| 12 | 3***3 | Шпонка | |
| 13 | 2***К | Подшипник 211АК | |
| 14 | 3***Е | Подшипник 3К20x34x24,3Е | |
| 14 | 4***4 | Подшипник 45804 | |
| 15 | 0***4 | Заглушка | |
| 16 | 4***1 | Прокладка | |
| 17 | 1***3 | Крышка | |
| 18 | 1***6 | Пластина | |
| 19 | Б***9 | Болт М6x16.58.019 | |
| 20 | 0***4 | Гайка | |
| 21 | 3***0 | Шайба | |
| 22 | В***Н | Винт В.М8-8gx12.14Н | |
| 23 | 1***3 | Венец маховика | |
| 24 | 1***2 | Маховик | |
| 25 | 3***2 | Гайка | |
| 26 | 0***5 | Крышка шатуна | |
| 27 | А***4 | Вкладыш | |
| 28 | 2***К | Подшипник 210АК | |
| 29 | 0***4 | Кольцо | |
| 30 | 0***6 | Шестерня | |
| 31 | 0***2 | Шайба | |
| 32 | 3***9 | Пластина | |
| 33 | Б***9 | Болт М8x20.58.019 | |
| 34 | М***1 | Манжета 1,2-55x80-1 |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер. В демо-версии артикулы (номера деталей) скрыты. Если вы хотите видеть полные оригинальные номера запчастей, вам необходимо зарегистрироваться на нашем сайте и приобрести подписку по интересующей вас конфигурации, после этого вы сможете встроить онлайн-каталоги на ваш сайт или пользоваться ими из личного кабинета нашего сайта. Обращаем ваше внимание на то, что каталоги содержат информацию об оригинальных заводских номерах и названиях запчастей. База по аналогам в данный момент не реализована. Поиска по VIN-номерам в онлайн-каталоге не предусмотрено. Выбор конкретного каталога осуществляется путем открытия нужного типа техники, марки, модели с учетом года выпуска или модификации.
