Каталог запасных частей к технике: ЧТЗ Т-10М (2012). Тележки
30
21
21
21
21
22
22
22
22
23
23
24
25
26
27
28
28
28
28
29
20
31
32
32
33
34
35
35
35
35
36
36
37
37
38
38
39
39
40
41
1
1
2
3
4
4
5
5
6
6
7
8
9
10
11
12
13
13
13
14
15
15
16
16
17
17
17
17
18
19

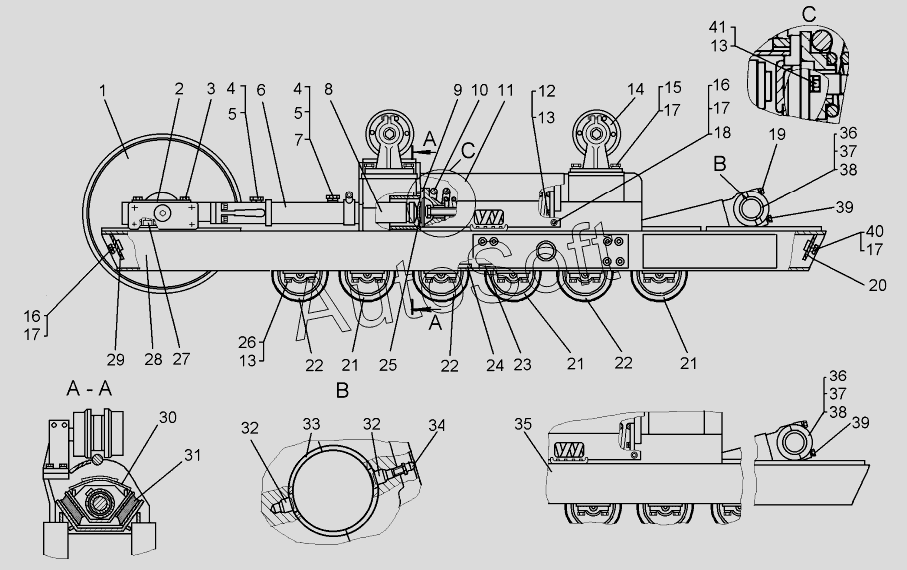

| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 48-21-156-02СП | 4***П | Тележки | |
| 48-21-156СП | 4***П | Тележка семикатковая, приспособленная под установку балки, для тракторов болотоходных моделей, правая | |
| 48-21-157-02СП | 4***П | Тележки | |
| 48-21-157СП | 4***П | Тележка семикатковая, приспособленная под установку балки, для тракторов болотоходных моделей, левая | |
| 50-21-392-01СП | 5***П | Тележки | |
| 50-21-393-01СП | 5***П | Тележки | |
| 50-21-400-03СП | 5***П | Тележки | |
| 50-21-401-03СП | 5***П | Тележки | |
| 1 | 5***П | Колесо натяжное | |
| 1 | 5***П | Колесо натяжное | |
| 2 | 5***8 | Крышка | |
| 3 | 7***2 | Болт | |
| 4 | 6***8 | Стопор | |
| 5 | Ш***9 | Шайба 16.ОТ.65Г.09 | |
| 6 | 2***П | Проставка | |
| 6 | 5***П | Проставка | |
| 7 | 3***7 | Шайба | |
| 8 | 5***П | Механизм натяжения | |
| 9 | 2***П | Фланец | |
| 10 | 2***П | Механизм сдавания | |
| 11 | 6***7 | Щиток | |
| 12 | Б***9 | Болт | |
| 13 | Ш***9 | Шайба 20.ОТ.65Г.09 | |
| 14 | 5***П | Каток поддерживающий | |
| 15 | 2***4 | Болт | |
| 15 | 2***1 | Болт | |
| 16 | Б***9 | Болт | |
| 17 | Ш***9 | Шайба 12.ОТ.65Г.09 | |
| 18 | 3***2 | Шайба | |
| 19 | Ш***9 | Шайба 30.65Г.09 | |
| 20 | 5***3 | Крышка | |
| 21 | 2***П | Каток однобортный | |
| 21 | К***Б | Каток однобортный | |
| 22 | 2***П | Каток двубортный | |
| 22 | К***Б | Каток двубортный | |
| 23 | 5***2 | Планка | |
| 23 | 5***7 | Планка | |
| 24 | 5***3 | Планка | |
| 25 | 3***4 | Упор | |
| 26 | 7***5 | Болт | |
| 27 | 5***П | Плита | |
| 28 | 5***П | Рама тележки | |
| 28 | 5***П | Рама тележки | |
| 28 | 5***П | Рама тележки | |
| 28 | 5***П | Рама тележки | |
| 29 | 5***4 | Крышка | |
| 30 | 5***П | Упор | |
| 31 | 7***П | Амортизатор | |
| 32 | 5***2 | Фиксатор | |
| 33 | 5***3 | Вкладыш | |
| 34 | М***6 | Масленка | |
| 35 | 4***П | Рама тележки | |
| 35 | 4***П | Рама тележки | |
| 35 | 4***П | Рама тележки | |
| 35 | 4***П | Рама тележки | |
| 36 | 5***5 | Крышка пяты | |
| 37 | 7***7 | Штифт | |
| 38 | 7***6 | Штифт | |
| 39 | 7***6 | Болт | |
| 40 | Б***9 | Болт | |
| 41 | Б***9 | Болт М20-6gx40.58.019 |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер. В демо-версии артикулы (номера деталей) скрыты. Если вы хотите видеть полные оригинальные номера запчастей, вам необходимо зарегистрироваться на нашем сайте и приобрести подписку по интересующей вас конфигурации, после этого вы сможете встроить онлайн-каталоги на ваш сайт или пользоваться ими из личного кабинета нашего сайта. Обращаем ваше внимание на то, что каталоги содержат информацию об оригинальных заводских номерах и названиях запчастей. База по аналогам в данный момент не реализована. Поиска по VIN-номерам в онлайн-каталоге не предусмотрено. Выбор конкретного каталога осуществляется путем открытия нужного типа техники, марки, модели с учетом года выпуска или модификации.
