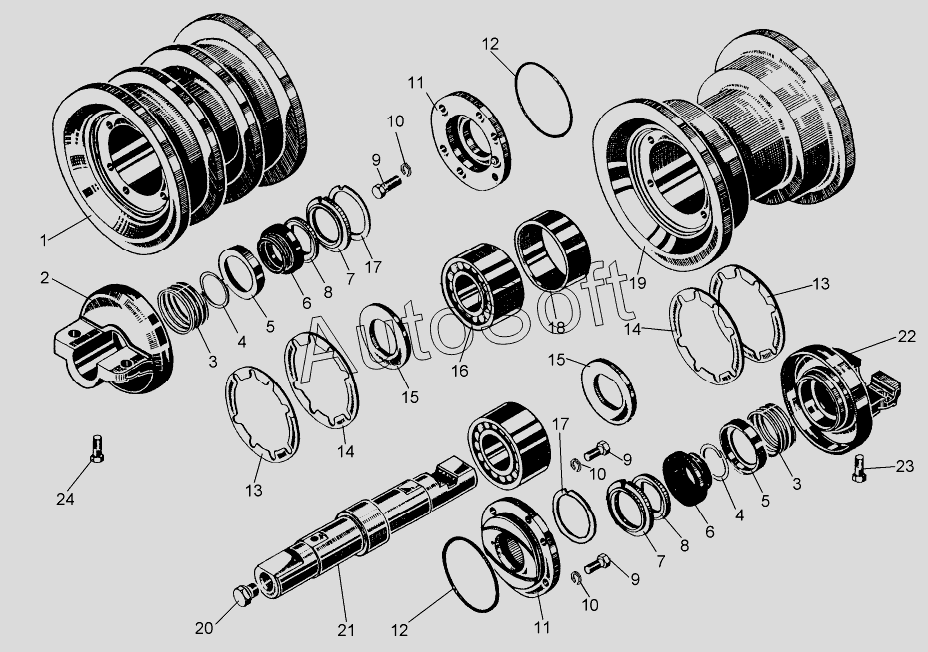

Каталог запасных частей к технике: ЧТЗ Т-10М (2012). Каток (однобортный), каток (двубортный)
1
2
2
3
3
4
4
5
5
6
6
7
7
8
8
9
9
9
9
10
10
10
10
11
11
12
12
13
13
14
14
15
15
16
17
17
18
18
19
20
21
22
23
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 24-21-169СП | 2***П | Каток однобортный | |
| 24-21-170СП | 2***П | Каток двубортный | |
| 1 | 5***П | Ролик двубортный | |
| 2 | 2***8 | Крышка | |
| 2 | 2***9 | Крышка | |
| 3 | 7***2 | Пружина | |
| 4 | 7***1 | Кольцо | |
| 5 | 2***0 | Обойма | |
| 6 | К***8 | Манжета | |
| 7 | 2***5 | Кольцо | |
| 8 | 2***6 | Кольцо | |
| 9 | 2***6 | Болт | |
| 9 | Б***9 | Болт М12-6gx30 88.35.019 | |
| 10 | Ш***9 | Шайба 12.ОТ65Г 09 | |
| 10 | Ш***9 | Шайба 12Т.65Г.09 | |
| 11 | 2***П | Шайба | |
| 12 | К***3 | Кольцо | |
| 13 | 2***3 | Прокладка | |
| 14 | 2***8 | Прокладка | |
| 15 | 2***8 | Шайба | |
| 16 | 9***8 | Подшипник 954712К8 | |
| 17 | К***7 | Прокладка | |
| 18 | 5***5 | Втулка дистанционная | |
| 18 | 5***4 | Втулка | |
| 19 | 5***П | Ролик однобортный | |
| 20 | 7***0 | Пробка | |
| 21 | 2***6 | Ось | |
| 22 | 2***9 | Крышка | |
| 23 | Б***9 | Болт М8-6gx16.88.35.019 |
