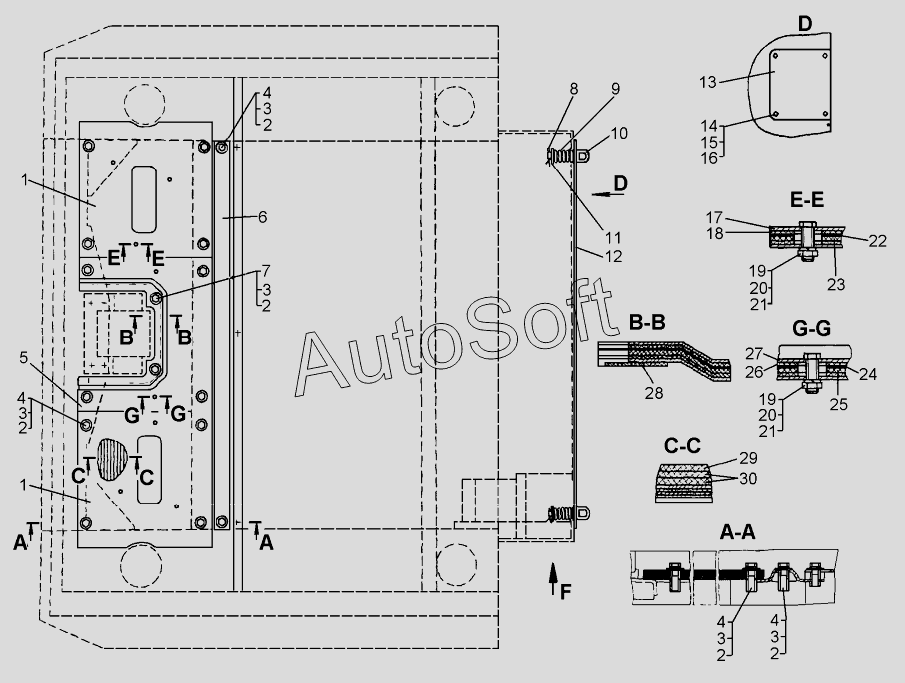

Каталог запасных частей к технике: ЧТЗ Т-10М (2012). Площадка (для трактора с гидромеханической трансмиссией)
28
19
19
20
20
21
21
22
23
24
25
26
27
18
29
30
9
1
1
2
2
2
2
2
3
3
3
3
3
4
4
4
4
5
6
7
8
10
11
12
13
14
15
16
17
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 64-24-6-05СП | 6***П | Площадка | |
| 64-24-6СП | 6***П | Площадка | |
| 1 | 6***П | Панель | |
| 2 | Б***9 | Болт М12-6gx45.58.019 | |
| 3 | 3***2 | Шайба | |
| 4 | Ш***9 | Шайба 12ОТ.65Г.09 | |
| 5 | 6***П | Панель | |
| 6 | 6***П | Балка | |
| 7 | Б***9 | Болт М12-6gx35.58.019 | |
| 8 | Ш***9 | Шплинт | |
| 9 | 3***5 | Пружина | |
| 10 | 1***2 | Упор | |
| 11 | 1***1 | Шайба-колпачок | |
| 12 | 5***0 | Щиток | |
| 13 | 5***3 | Крышка | |
| 14 | Б***9 | Болт М6-6gx16.58.019 | |
| 15 | Ш***9 | Шайба 6Т.65Г.09 | |
| 16 | Г***9 | Гайка | |
| 17 | 6***7 | Панель | |
| 18 | 7***1 | Прокладка | |
| 19 | Б***9 | Болт М8-6gx30.88.35.019 | |
| 20 | Ш***9 | Шайба 8Т.65Г.09 | |
| 21 | Г***9 | Гайка | |
| 22 | 7***8 | Прокладка | |
| 23 | 7***1 | Панель | |
| 24 | 7***7 | Прокладка | |
| 25 | 7***1 | Панель | |
| 26 | 7***0 | Прокладка | |
| 27 | 6***8 | Панель | |
| 28 | 7***9 | Прокладка | |
| 29 | 7***1 | Коврик | |
| 30 | 7***3 | Подкладка | |
| 31 | 4***П | Щиток | |
| 32 | Б***9 | Болт М8-6gx25.88.35.019 | |
| 33 | 3***7 | Шайба | |
| 34 | 3***6 | Шайба | |
| 35 | Б***9 | Болт | |
| 36 | Ш***9 | Шайба 20.ОТ.65Г.09 | |
| 37 | 3***9 | Шайба 20х4.02.10ЮА.019 |
