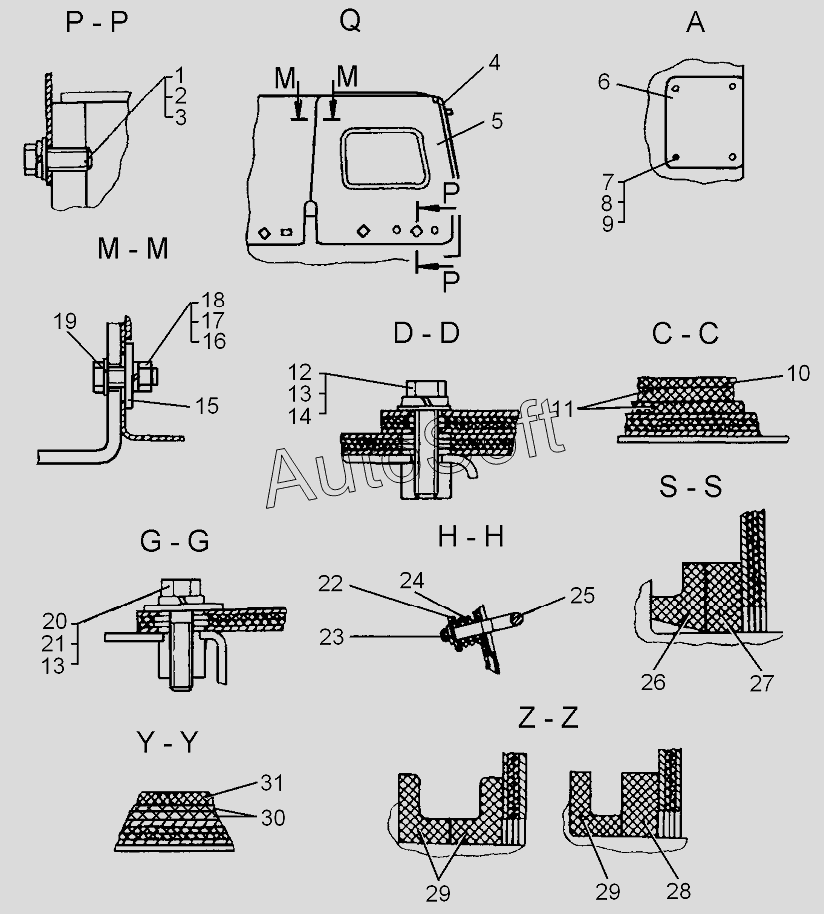

Каталог запасных частей к технике: ЧТЗ Т-10М (2012). Площадка (для трактора с механической трансмиссией) продолжение
24
16
17
18
19
20
21
22
23
15
25
26
27
28
29
29
30
31
7
1
2
3
4
5
5
6
8
9
9
10
11
12
13
13
14
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 48-24-14-03СП | 4***П | Площадка тракторов болотоходных моделей с электростартерным пуском дизеля | |
| 50-24-36-04СП | 5***П | Площадка тракторов со стартерным пуском дизеля | |
| 1 | Б***9 | Болт | |
| 2 | Ш***9 | Шайба 20.ОТ.65Г.09 | |
| 3 | 3***9 | Шайба 20х4.02.10ЮА.019 | |
| 4 | 5***0 | Щиток | |
| 5 | 4***П | Щиток | |
| 5 | 4***П | Щиток | |
| 6 | 5***3 | Крышка | |
| 7 | Б***9 | Болт М6-6gx16.58.019 | |
| 8 | Г***9 | Гайка | |
| 9 | Ш***9 | Шайба 6Т.65Г.09 | |
| 10 | 7***4 | Коврик | |
| 11 | 7***2 | Подкладка | |
| 12 | Б***9 | Болт М12-6gx55.58.019 | |
| 13 | Ш***9 | Шайба 12ОТ.65Г.09 | |
| 14 | 3***1 | Шайба | |
| 15 | 3***7 | Шайба | |
| 16 | Б***9 | Болт М8-6gx25.88.35.019 | |
| 17 | Г***9 | Гайка М8-7H.6.019 | |
| 18 | Ш***9 | Шайба 8Т.65Г.09 | |
| 19 | 3***6 | Шайба | |
| 20 | Б***9 | Болт М12-6gx45.58.019 | |
| 21 | 3***2 | Шайба | |
| 22 | 1***1 | Шайба-колпачок | |
| 23 | Ш***9 | Шплинт | |
| 24 | 3***5 | Пружина | |
| 25 | 1***2 | Упор | |
| 26 | П***1 | Уплотнитель ПФ-600.700-40-7223-1 | |
| 27 | 7***3 | Уплотнение | |
| 28 | 7***0 | Уплотнение | |
| 29 | П***1 | Уплотнитель ПФ-600.700-40-7220-1 | |
| 30 | 5***0 | Коврик | |
| 31 | 5***1 | Подкладка |
