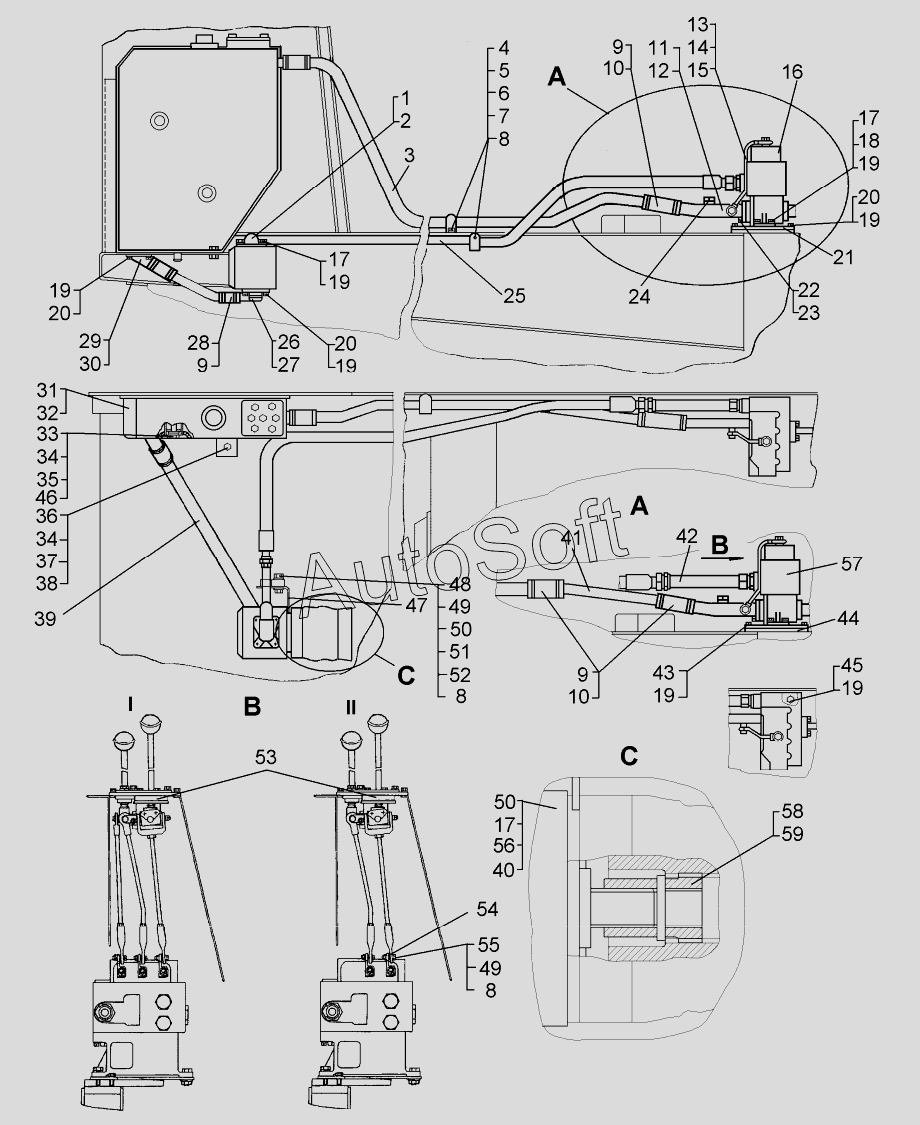

Каталог запасных частей к технике: ЧТЗ Т-10М (2012). Установка гидросистемы
37
45
44
43
42
41
40
39
38
46
36
35
34
34
33
32
31
30
29
59
58
57
57
57
56
55
54
28
53
53
52
51
50
50
49
49
48
47
5
12
11
10
10
9
9
9
9
8
8
8
7
6
13
4
3
3
2
1
20
20
20
27
26
25
25
24
23
22
21
19
19
19
19
19
19
19
18
17
17
17
16
16
15
14
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 64-26-34-01СП | 6***П | Установка гидросистемы | |
| 64-26-34-02СП | 6***П | Установка гидросистемы | |
| 64-26-34-03СП | 6***П | Установка гидросистемы | |
| 64-26-34СП | 6***П | Установка гидросистемы | |
| 1 | 6***П | Труба | |
| 2 | К***6 | Кольцо 038-046-46-2-6 | |
| 3 | 6***9 | Труба | |
| 3 | 6***1 | Труба | |
| 4 | 5***6 | Скоба и планка (составной хомут) | |
| 5 | 5***7 | Скоба и планка (составной хомут) | |
| 6 | 7***7 | Прокладка | |
| 7 | Б***9 | Болт | |
| 8 | Ш***9 | Шайба 10.ОТ.65Г.09 | |
| 9 | 1***П | Хомут | |
| 9 | 5***2 | Хомут червячный | |
| 10 | 7***8 | Рукав | |
| 11 | 5***П | Труба | |
| 12 | 7***5 | Прокладка | |
| 13 | 5***П | Труба | |
| 14 | 4***0 | Кольцо | |
| 15 | 7***1 | Штуцер | |
| 16 | 5***П | Гидрораспределитель | |
| 16 | 5***П | Гидрораспределитель | |
| 17 | 2***6 | Болт | |
| 18 | 3***1 | Гайка | |
| 19 | Ш***9 | Шайба 12.ОТ.65Г.09 | |
| 20 | 2***6 | Болт | |
| 21 | 1***6 | Планка | |
| 22 | Б***9 | Болт М8-6gx25.88.35.019 | |
| 23 | Ш***9 | Шайба 8Т.65Г.09 | |
| 24 | М***0 | Датчик аварийного давления масла | |
| 25 | 5***П | Рукав 25 | |
| 25 | 5***П | Рукав 25 | |
| 26 | 6***2 | Патрубок | |
| 27 | К***5 | Кольцо | |
| 28 | 7***2 | Рукав | |
| 29 | 6***1 | Патрубок | |
| 30 | 7***1 | Прокладка | |
| 31 | 6***П | Бак | |
| 32 | 7***6 | Прокладка | |
| 33 | Б***9 | Болт М16-6gx140.88.35.019 | |
| 34 | Ш***9 | Шайба 16.ОТ.65Г.09 | |
| 35 | 3***8 | Шайба | |
| 36 | 7***3 | Болт | |
| 37 | 3***1 | Шайба | |
| 38 | 3***3 | Гайка | |
| 39 | 6***2 | Труба | |
| 40 | Н***Л | Насос | |
| 41 | 6***0 | Труба | |
| 42 | 6***П | Труба | |
| 43 | Б***9 | Болт М12-6gx45.58.019 | |
| 44 | 6***2 | Пластина | |
| 45 | Б***9 | Болт М12-6gx55.58.019 | |
| 46 | 7***6 | Шайба | |
| 47 | 5***1 | Кронштейн | |
| 48 | 7***6 | Прокладка | |
| 49 | Г***9 | Гайка | |
| 50 | 3***7 | Шайба | |
| 51 | Б***9 | Болт | |
| 52 | 2***5 | Хомут | |
| 53 | 6***П | Управление гидрораспределителем | |
| 53 | 6***П | Управление гидрораспределителем | |
| 54 | 6***6 | Рычаг | |
| 55 | 7***8 | Болт | |
| 56 | 7***8 | Прокладка | |
| 57 | 5***П | Распределитель | |
| 57 | Р***Т | Распределитель гидравлический | |
| 57 | Р***У | Распределитель гидравлический | |
| 58 | 5***7 | Муфта | |
| 59 | 7***1 | Штифт |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер. В демо-версии артикулы (номера деталей) скрыты. Если вы хотите видеть полные оригинальные номера запчастей, вам необходимо зарегистрироваться на нашем сайте и приобрести подписку по интересующей вас конфигурации, после этого вы сможете встроить онлайн-каталоги на ваш сайт или пользоваться ими из личного кабинета нашего сайта. Обращаем ваше внимание на то, что каталоги содержат информацию об оригинальных заводских номерах и названиях запчастей. База по аналогам в данный момент не реализована. Поиска по VIN-номерам в онлайн-каталоге не предусмотрено. Выбор конкретного каталога осуществляется путем открытия нужного типа техники, марки, модели с учетом года выпуска или модификации.
