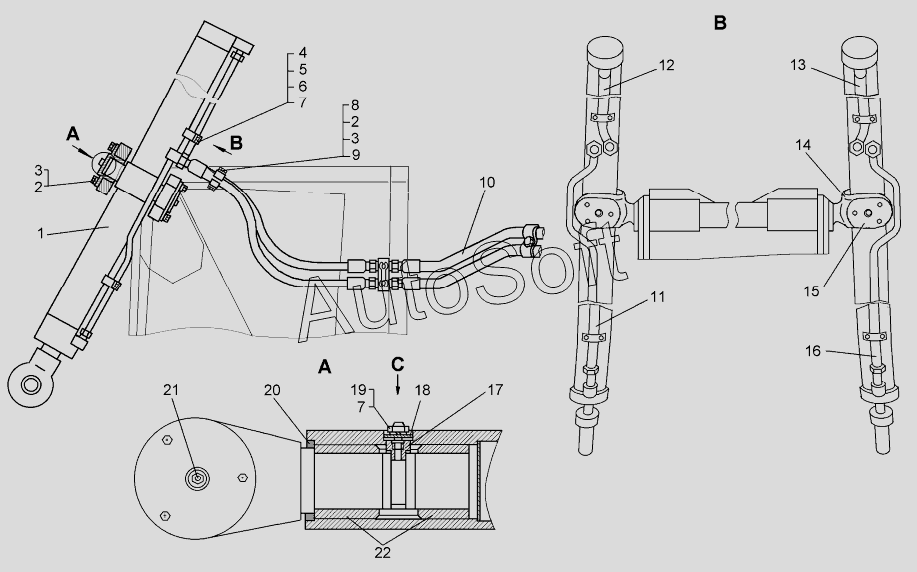

Каталог запасных частей к технике: ЧТЗ Т-10М (2012). Установка гидроцилиндров
11
22
21
20
19
18
17
16
15
14
13
12
10
10
9
8
7
7
6
5
4
3
3
2
2
1
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 64-26-41СП | 6***П | Установка гидроцилиндров | |
| 1 | 1***П | Гидроцилиндр | |
| 2 | 2***6 | Болт | |
| 3 | Ш***9 | Шайба 12.ОТ.65Г.09 | |
| 4 | 5***9 | Бугель | |
| 5 | 4***2 | Муфта | |
| 6 | Б***9 | Болт М6-6g x35.88.35.019 | |
| 7 | Ш***9 | Шайба 6Т.65Г.09 | |
| 8 | 5***0 | Прижим | |
| 9 | 3***1 | Гайка | |
| 10 | 6***П | Рукав с защитой | |
| 10 | 6***П | Рукав с защитой | |
| 11 | 6***П | Труба | |
| 12 | 6***П | Труба | |
| 13 | 6***П | Труба | |
| 14 | 6***4 | Вилка | |
| 15 | 6***П | Крышка | |
| 16 | 6***П | Труба | |
| 17 | 6***5 | Стопор | |
| 18 | 6***6 | Крышка | |
| 19 | Б***9 | Болт М6-6gx20.88.35.019 | |
| 20 | 7***6 | Манжета | |
| 21 | М***6 | Масленка | |
| 22 | 6***3 | Втулка |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер. В демо-версии артикулы (номера деталей) скрыты. Если вы хотите видеть полные оригинальные номера запчастей, вам необходимо зарегистрироваться на нашем сайте и приобрести подписку по интересующей вас конфигурации, после этого вы сможете встроить онлайн-каталоги на ваш сайт или пользоваться ими из личного кабинета нашего сайта. Обращаем ваше внимание на то, что каталоги содержат информацию об оригинальных заводских номерах и названиях запчастей. База по аналогам в данный момент не реализована. Поиска по VIN-номерам в онлайн-каталоге не предусмотрено. Выбор конкретного каталога осуществляется путем открытия нужного типа техники, марки, модели с учетом года выпуска или модификации.
