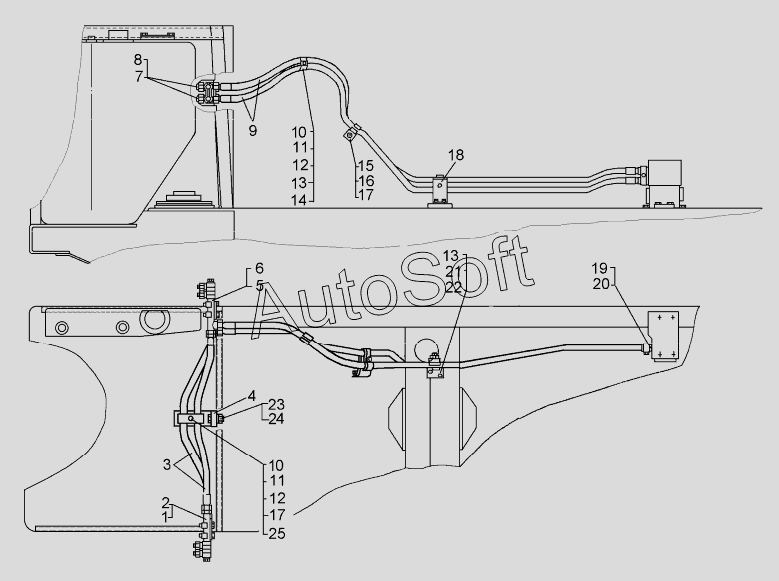

Каталог запасных частей к технике: ЧТЗ Т-10М (2012). Установка передних трубопроводов
1
2
3
4
5
6
7
7
8
9
9
9
9
10
10
11
11
12
12
13
13
14
15
16
17
17
18
19
20
21
22
23
24
25
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 50-26-485-05СП | 5***П | Рукав 16 для тропиков | |
| 64-26-35-01СП | 6***П | Установка передних трубопроводов | |
| 64-26-35СП | 6***П | Установка передних трубопроводов | |
| 1 | 6***П | Труба | |
| 2 | 6***П | Труба | |
| 3 | 5***П | Рукав 16 | |
| 4 | 5***П | Кронштейн | |
| 5 | 6***П | Труба | |
| 6 | 6***П | Труба | |
| 7 | 7***5 | Гайка накидная | |
| 8 | 7***1 | Заглушка сферическая | |
| 9 | 5***П | Рукав 20 | |
| 9 | 5***П | Рукав 20 | |
| 9 | 5***П | Рукав 20 | |
| 9 | 5***П | Рукав 20 | |
| 10 | 5***0 | Прижим | |
| 11 | 4***2 | Втулка | |
| 12 | Г***9 | Гайка | |
| 13 | Ш***9 | Шайба 12.ОТ.65Г.09 | |
| 14 | Б***9 | Болт М12-6gx45.58.019 | |
| 15 | 6***П | Кронштейн | |
| 16 | Б***9 | Болт | |
| 17 | Ш***9 | Шайба 10.ОТ.65Г.09 | |
| 18 | 5***4 | Планка | |
| 19 | 7***3 | Штуцер | |
| 20 | 4***4 | Кольцо | |
| 21 | 5***П | Кронштейн | |
| 22 | Б***9 | Болт | |
| 23 | 3***7 | Шайба | |
| 24 | Г***9 | Гайка | |
| 25 | Б***9 | Болт |
