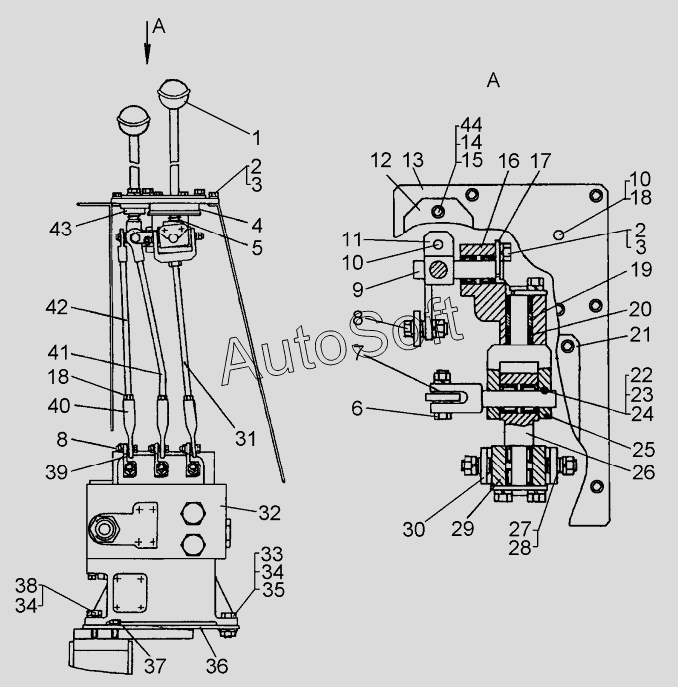

Каталог запасных частей к технике: ЧТЗ Т-10М (2012). Управление гидрораспределителем (для трактора с гидромеханической трансмиссией)
33
24
25
26
27
28
29
30
31
32
32
32
23
34
34
35
36
37
38
39
40
41
42
43
44
11
1
2
2
3
3
4
5
6
7
8
8
9
10
10
12
13
14
15
16
17
18
18
19
20
21
22
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 64-82-73-01СП | 6***П | Управление гидрораспределителем | |
| 64-82-73СП | 6***П | Управление гидрораспределителем | |
| 1 | 1***П | Рукоятка | |
| 2 | Б***9 | Болт М8-6gx16.58.019 | |
| 3 | Ш***9 | Шайба 8Т.65Г.09 | |
| 4 | 7***0 | Уплотнитель | |
| 5 | 7***5 | Пружина | |
| 6 | 7***1 | Болт | |
| 7 | 6***9 | Палец | |
| 8 | 7***8 | Болт | |
| 9 | 6***7 | Валик | |
| 10 | Б***9 | Болт | |
| 11 | 6***П | Рычаг | |
| 12 | 7***2 | Крышка | |
| 13 | 6***6 | Лист | |
| 14 | Б***9 | Болт | |
| 15 | Ш***9 | Шайба 10.ОТ.65Г.09 | |
| 16 | 6***1 | Опора | |
| 17 | 6***3 | Ригель | |
| 18 | Г***9 | Гайка | |
| 19 | 6***1 | Проставка | |
| 20 | 9***7 | Подшипник 941/17 | |
| 21 | 7***1 | Крышка | |
| 22 | Б***9 | Болт М6-6g x45.88.35.019 | |
| 23 | Г***9 | Гайка | |
| 24 | Ш***9 | Шайба 6Т.65Г.09 | |
| 25 | 6***0 | Вилка | |
| 26 | 6***П | Рычаг | |
| 27 | 6***8 | Вилка | |
| 28 | Ш***0 | Подшипник ШС-10 | |
| 29 | 6***7 | Цапфа | |
| 30 | 3***7 | Шайба | |
| 31 | 5***8 | Тяга | |
| 32 | 5***П | Распределитель | |
| 32 | Р***Т | Распределитель гидравлический | |
| 32 | Р***У | Распределитель гидравлический | |
| 33 | Б***9 | Болт М12x35.58.019 | |
| 34 | Ш***9 | Шайба 12.ОТ.65Г.09 | |
| 35 | 3***1 | Гайка | |
| 36 | 1***6 | Планка | |
| 37 | Б***9 | Болт М12x25.58.019 | |
| 38 | 2***6 | Болт | |
| 39 | 6***6 | Рычаг | |
| 40 | 6***П | Стяжка | |
| 41 | 5***П | Тяга | |
| 42 | 5***П | Тяга | |
| 43 | 7***1 | Уплотнитель | |
| 44 | 3***1 | Шайба |
