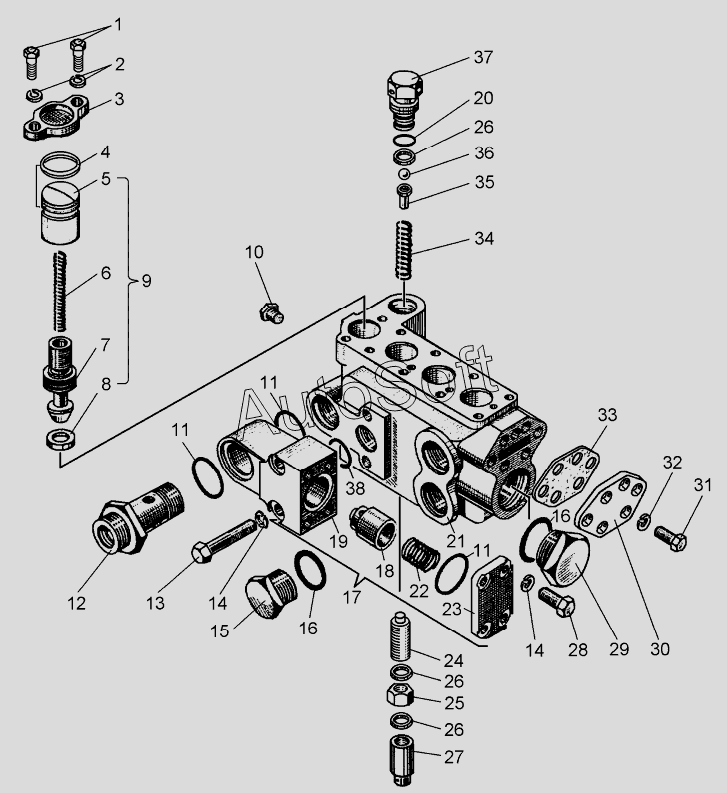

Каталог запасных частей к технике: ЧТЗ Т-10М (2012). Гидрораспределитель Корпус
29
20
21
22
23
24
25
26
26
26
27
28
19
30
31
32
33
34
35
36
37
38
9
1
2
3
4
5
6
7
8
10
11
11
11
12
13
14
14
15
16
17
18
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 50-26-61СП | 5***П | Распределитель | |
| 50-26-731СП | 5***П | Корпус гидрораспределителя в сборе | |
| 1 | Б***9 | Болт | |
| 2 | Ш***9 | Шайба 10.ОТ.65Г.09 | |
| 3 | 5***1 | Фланец | |
| 4 | К***5 | Кольцо 027-032-30-2-5 | |
| 5 | 5***9 | Направляющая клапана | |
| 6 | 7***0 | Пружина | |
| 7 | 5***7 | Клапан перепускной | |
| 8 | 5***8 | Седло клапана | |
| 9 | 5***П | Клапан перепускной | |
| 10 | 3***5 | Пробка | |
| 11 | К***5 | Кольцо 039-045-36-2-5 | |
| 12 | 7***2 | Штуцер | |
| 13 | 7***1 | Болт | |
| 14 | Ш***9 | Шайба 12.ОТ.65Г.09 | |
| 15 | 7***2 | Пробка | |
| 16 | 4***4 | Кольцо | |
| 17 | 5***П | Клапан обратный | |
| 18 | 5***1 | Клапан обратный | |
| 19 | 5***0 | Корпус клапана | |
| 20 | К***5 | Кольцо 022-028-36-2-5 | |
| 21 | 5***6 | Корпус гидрораспределителя | |
| 22 | 7***6 | Пружина | |
| 23 | 5***2 | Крышка | |
| 24 | 7***2 | Винт | |
| 25 | 7***1 | Гайка | |
| 26 | К***5 | Кольцо 018-022-25-2-5 | |
| 27 | 5***3 | Колпачок | |
| 28 | Б***9 | Болт М12-6gx30 88.35.019 | |
| 29 | 7***8 | Пробка | |
| 30 | 5***6 | Крышка | |
| 31 | Б***9 | Болт М8-6gx16.58.019 | |
| 32 | Ш***9 | Шайба 8Т.65Г.09 | |
| 33 | 7***4 | Прокладка | |
| 34 | 7***3 | Пружина | |
| 35 | 5***9 | Направляющая клапана | |
| 36 | Ш***0 | Шарик Б 9,525-200 | |
| 37 | 5***0 | Седло клапана | |
| 38 | 7***5 | Кольцо |
