Каталог запасных частей к технике: ЧТЗ Т-10М (2012). Установка коллекторов
36
36
24
24
25
25
26
27
28
29
30
31
32
33
34
35
23
37
38
39
39
40
40
41
42
43
44
45
46
12
2
3
3
3
3
4
4
4
4
5
6
6
7
7
8
9
10
11
1
13
13
13
14
15
16
17
18
19
20
20
21
22

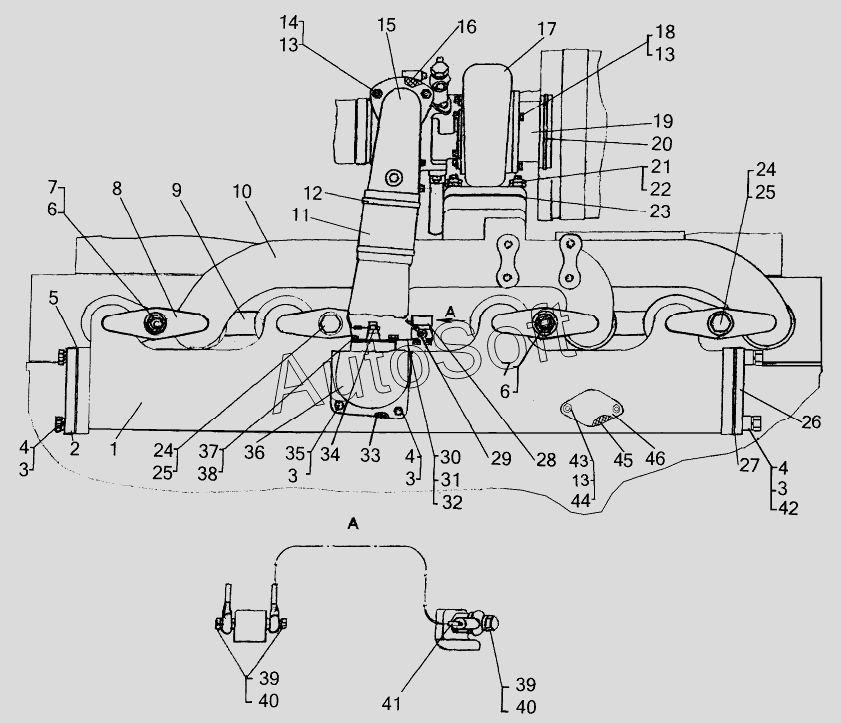

| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 5***П | Коллектор впускной | |
| 2 | 5***5 | Крышка | |
| 3 | Ш***9 | Шайба 10.ОТ.65Г.09 | |
| 4 | Б***9 | Болт | |
| 4 | Б***9 | Болт М10x25.58.019 | |
| 5 | 7***3 | Прокладка | |
| 6 | 3***3 | Гайка | |
| 7 | 7***0 | Шпилька | |
| 8 | 0***1 | Планка | |
| 9 | 7***П | Прокладка | |
| 10 | 5***3 | Коллектор выпускной | |
| 11 | 7***3 | Рукав | |
| 12 | 7***П | Хомут | |
| 13 | Ш***9 | Шайба 8Т.65Г.09 | |
| 14 | Г***9 | Гайка М8x1.6.019 | |
| 15 | 5***П | Патрубок | |
| 16 | 7***7 | Прокладка | |
| 17 | 5***П | Турбокомпрессор ТКР8,5С | |
| 18 | Б***9 | Болт М8-8gx20.58.019 | |
| 19 | 5***4 | Вставка | |
| 20 | 5***0 | Кольцо уплотнительное | |
| 20 | 9***4 | Кольцо | |
| 21 | 7***1 | Гайка | |
| 22 | 7***1 | Шпилька | |
| 23 | 7***П | Прокладка | |
| 24 | 7***6 | Болт | |
| 25 | 3***1 | Шайба | |
| 26 | 1***1 | Крышка | |
| 27 | 7***0 | Прокладка | |
| 28 | 1***1 | Клапан топливный электромагнитный | |
| 29 | 5***П | Трубка | |
| 30 | 5***1 | Кронштейн | |
| 31 | 5***9 | Прокладка | |
| 32 | К***6 | Кольцо 20x26 | |
| 33 | 7***3 | Прокладка | |
| 34 | 1***0 | Свеча факельная штифтовая | |
| 35 | Б***9 | Болт М10-6gx35.58.019 | |
| 36 | 5***8 | Патрубок | |
| 36 | 5***9 | Патрубок | |
| 37 | Б***9 | Болт М6-6gx16.88.019 | |
| 38 | Ш***9 | Шайба 6Т.65Г.09 | |
| 39 | 4***8 | Кольцо | |
| 40 | 7***2 | Штуцер | |
| 41 | 5***П | Трубка | |
| 42 | 0***4 | Втулка | |
| 43 | Г***9 | Гайка | |
| 44 | Ш***6 | Шпилька 2М8х25-66016 | |
| 45 | 4***8 | Прокладка | |
| 46 | 1***3 | Крышка |
