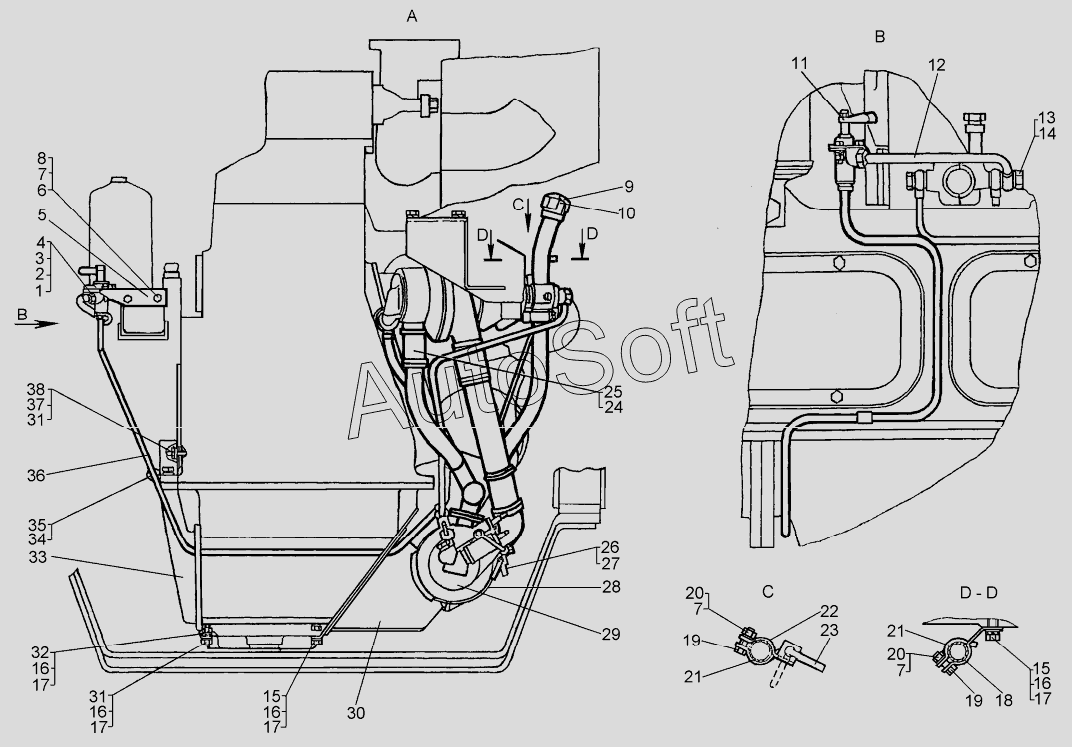

Каталог запасных частей к технике: ЧТЗ Т-10М (2012). Установка подогревателя (для трактора с пусковым двигателем) - продолжение
29
20
20
21
21
22
23
24
25
26
27
28
19
19
30
31
31
32
33
34
35
36
37
38
10
1
2
3
4
5
6
7
7
7
7
8
9
11
12
13
14
15
15
16
16
16
16
17
17
17
17
18
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 64-43-6СП | 6***П | Установка подогревателя | |
| 1 | 3***1 | Шайба | |
| 2 | Ш***9 | Шайба 6Т.65Г.09 | |
| 3 | Г***9 | Гайка | |
| 4 | Б***9 | Болт М6-6gx20.58.019 | |
| 5 | 5***2 | Кронштейн | |
| 6 | 3***6 | Шайба | |
| 7 | Ш***9 | Шайба 8Т.65Г.09 | |
| 8 | Б***9 | Болт М8-6gx20.58.019 | |
| 9 | 2***1 | Пробка | |
| 10 | 4***9 | Прокладка | |
| 11 | К***8 | Кран ПП8 | |
| 12 | 6***П | Трубка | |
| 13 | 7***7 | Болт поворотного угольника | |
| 14 | 5***8 | Кольцо | |
| 15 | Б***9 | Болт | |
| 16 | Ш***9 | Шайба 10.ОТ.65Г.09 | |
| 17 | 3***1 | Шайба | |
| 18 | 5***8 | Кронштейн | |
| 19 | Б***9 | Болт М8-6gx25.88.35.019 | |
| 20 | Г***9 | Гайка | |
| 21 | 2***1 | Скоба | |
| 22 | 2***П | Кронштейн | |
| 23 | 5***6 | Ручка | |
| 24 | 7***5 | Рукав | |
| 25 | 3***2 | Хомут червячный | |
| 26 | 7***6 | Болт | |
| 27 | 2***5 | Втулка | |
| 28 | 5***П | Лента | |
| 29 | П***Ч | Котел подогревателя ПЖД 30В | |
| 30 | 5***П | Кронштейн | |
| 31 | Г***9 | Гайка | |
| 32 | Б***9 | Болт | |
| 33 | 5***П | Патрубок | |
| 34 | 7***4 | Прокладка | |
| 35 | 4***7 | Скоба | |
| 36 | 5***П | Трубка | |
| 37 | 6***0 | Стяжка | |
| 38 | 1***2 | Пластина |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер. В демо-версии артикулы (номера деталей) скрыты. Если вы хотите видеть полные оригинальные номера запчастей, вам необходимо зарегистрироваться на нашем сайте и приобрести подписку по интересующей вас конфигурации, после этого вы сможете встроить онлайн-каталоги на ваш сайт или пользоваться ими из личного кабинета нашего сайта. Обращаем ваше внимание на то, что каталоги содержат информацию об оригинальных заводских номерах и названиях запчастей. База по аналогам в данный момент не реализована. Поиска по VIN-номерам в онлайн-каталоге не предусмотрено. Выбор конкретного каталога осуществляется путем открытия нужного типа техники, марки, модели с учетом года выпуска или модификации.
