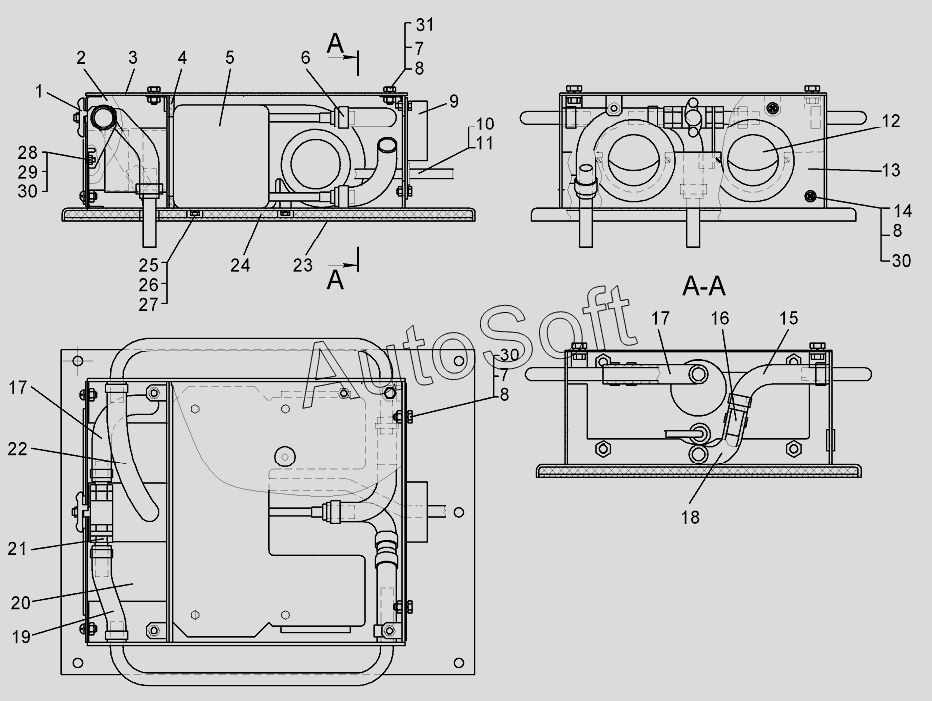

Каталог запасных частей к технике: ЧТЗ Т-10М (2012). Установка отопителя «ZENITH 8000» (для трактора с гидромеханической трансмиссией)
16
31
30
30
30
29
28
27
26
25
24
23
22
21
20
19
18
17
17
15
14
13
12
11
10
9
8
8
8
7
7
6
5
4
3
2
1
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 64-47-173СП | 6***П | Установка отопителя «ZENITH 8000» | |
| 1 | К***А | Кран фирмы IVR 1/2dm типа 54/А | |
| 2 | 6***П | Короб | |
| 3 | 6***П | Крышка | |
| 4 | 7***0 | Уплотнение | |
| 5 | 2***0 | Отопитель | |
| 6 | S***9 | Хомут червячный | |
| 7 | Б***9 | Болт | |
| 8 | Ш***9 | Шайба 8Т.65Г.09 | |
| 9 | 6***П | Крышка | |
| 10 | 6***П | Жгут (Зенит) | |
| 11 | 7***2 | Пробка | |
| 12 | 3***1 | Диффузор | |
| 13 | 6***1 | Накладка | |
| 14 | В***9 | Винт В.М8-6gx22.58.019 | |
| 15 | 7***4 | Шланг | |
| 16 | 6***6 | Трубка | |
| 17 | 2***4 | Шланг | |
| 18 | 2***0 | Шланг | |
| 19 | 7***7 | Рукав | |
| 20 | V***0 | Рукав гибкий VINI DN-80 | |
| 21 | 6***1 | Штуцер | |
| 22 | 7***1 | Рукав | |
| 23 | 7***3 | Коврик | |
| 24 | 7***2 | Коврик | |
| 25 | Б***9 | Болт М6-6gx14.88.35.019 | |
| 26 | Ш***9 | Шайба 6Т.65Г.09 | |
| 27 | 3***1 | Шайба | |
| 28 | В***6 | Винт В.М4-6gx16.58.016 | |
| 29 | Г***6 | Гайка М4-7Н.6.016 | |
| 30 | Ш***9 | Шайба 4.01.019 | |
| 31 | 3***2 | Шайба |
