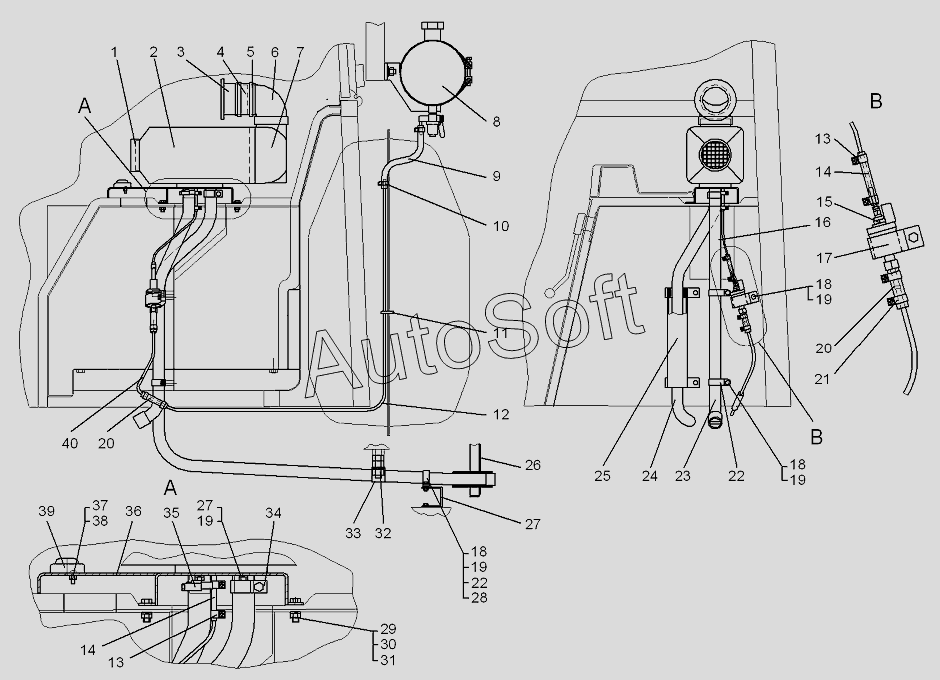

Каталог запасных частей к технике: ЧТЗ Т-10М (2012). Установка отопителя «AIRTRONIC D4» (для трактора с гидромеханической трансмиссией)
1
2
3
4
5
6
7
8
9
10
11
12
13
13
14
14
15
16
17
18
18
18
19
19
19
19
20
20
21
22
22
23
24
25
25
26
27
27
28
29
30
31
32
33
34
35
36
37
38
39
40
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 700-07-1012СП | 7***П | Установка отопителя «AIRTRONIC D4» | |
| 1 | 2***0 | Защитная решетка | |
| 2 | 2***0 | Отопитель «AIRTRONIC Д4» | |
| 3 | 3***1 | Диффузор | |
| 4 | Р***в | Гибкий рукав d.75 | |
| 5 | S***9 | Хомут червячный | |
| 6 | 2***5 | Угольник 90 d.75 | |
| 7 | 2***2 | Кожух 90 d.75 | |
| 8 | 7***П | Установка топливного бачка | |
| 9 | 7***8 | Рукав | |
| 10 | Х***т | Хомут | |
| 11 | Х***т | Хомут | |
| 12 | 7***7 | Трубка | |
| 13 | Х***т | Хомут | |
| 14 | Ш***3 | Топливный шланг 3,5x3 | |
| 15 | 2***1 | Дозировочный насос | |
| 16 | Т***а | Топливная трубка | |
| 17 | 2***0 | Хомут | |
| 18 | Б***9 | Болт М6-6дх16.88.35.019 | |
| 19 | Ш***9 | Шайба 6Т.65Г.09 | |
| 20 | Ш***г | Топливный шланг | |
| 21 | Х***т | Хомут | |
| 22 | Х***т | Хомут | |
| 23 | П***к | Патрубок подвода воздуха к горелке с наконечником | |
| 24 | Т***а | Топливная трубка | |
| 25 | 7***П | Короб | |
| 26 | 7***П | Щиток | |
| 27 | 7***1 | Кронштейн | |
| 28 | Г***9 | Гайка | |
| 29 | Г***9 | Гайка | |
| 30 | Ш***9 | Шайба 8Т.65Г.09 | |
| 31 | 3***6 | Шайба | |
| 32 | Г***9 | Гайка М16-7Н.6.019 | |
| 33 | 7***2 | Хомут | |
| 34 | Х***т | Хомут | |
| 35 | Х***т | Хомут | |
| 36 | 7***П | Кронштейн | |
| 37 | В***6 | Винт В.М3-6дх16.58.016 | |
| 38 | Г***6 | Гайка | |
| 39 | 2***0 | Мини-регулятор | |
| 40 | Т***а | Топливная трубка |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер. В демо-версии артикулы (номера деталей) скрыты. Если вы хотите видеть полные оригинальные номера запчастей, вам необходимо зарегистрироваться на нашем сайте и приобрести подписку по интересующей вас конфигурации, после этого вы сможете встроить онлайн-каталоги на ваш сайт или пользоваться ими из личного кабинета нашего сайта. Обращаем ваше внимание на то, что каталоги содержат информацию об оригинальных заводских номерах и названиях запчастей. База по аналогам в данный момент не реализована. Поиска по VIN-номерам в онлайн-каталоге не предусмотрено. Выбор конкретного каталога осуществляется путем открытия нужного типа техники, марки, модели с учетом года выпуска или модификации.
