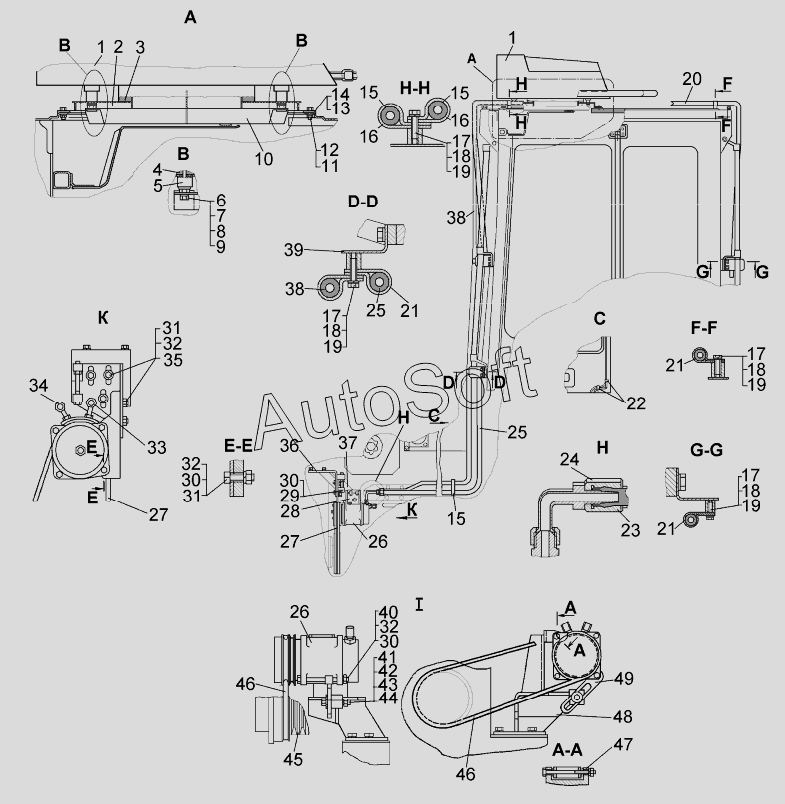

| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 700-23-86СП | 7***П | Установка кондиционера RIO-3000 | |
| 1 | 7***П | Конденсаторно-испарительный блок кондиционера RIO-3000 | |
| 2 | 7***П | Короб | |
| 3 | У***е | Уплотнение | |
| 4 | А***р | Амортизатор | |
| 5 | 7***5 | Проставка | |
| 6 | Ш***а | Шайба | |
| 7 | Б***т | Болт | |
| 8 | Ш***а | Шайба | |
| 9 | Б***т | Болт | |
| 10 | Д***р | Воздушный диффузор | |
| 11 | Г***9 | Гайка | |
| 12 | Ш***9 | Шайба 8Т.65Г.09 | |
| 13 | 7***4 | Уплотнение | |
| 14 | 7***5 | Уплотнение | |
| 15 | 7***3 | Прокладка | |
| 16 | 2***5 | Хомут | |
| 17 | Б***9 | Болт М6-6дх12.88.35.019 | |
| 18 | Ш***9 | Шайба 6Т.65Г.09 | |
| 19 | Ш***9 | Шайба 6.01.019 | |
| 20 | Т***а | Топливная трубка | |
| 21 | Х***т | Хомут | |
| 22 | 6***2 | Скоба | |
| 23 | М***m | Муфта к штуцеру 5/8dm | |
| 24 | М***m | Муфта к штуцеру 1/2dm | |
| 25 | 7***П | Рукав с арматурой 5/8dm в сборе | |
| 26 | S***8 | Компрессор | |
| 27 | A***0 | Ремень A-950 | |
| 28 | 6***1 | Кронштейн | |
| 29 | 7***П | Болт | |
| 30 | Г***9 | Гайка | |
| 31 | Б***9 | Болт | |
| 32 | Ш***9 | Шайба 10.ОТ.65Г.09 | |
| 33 | Ш***m | Штуцер 1/2dm | |
| 34 | Ш***m | Штуцер 5/8dm | |
| 35 | Ш***9 | Шайба 10.02.019 | |
| 36 | 6***П | Кронштейн | |
| 37 | 6***П | Кронштейн | |
| 38 | 7***П | Рукав с арматурой 1/2dm в сборе | |
| 39 | 7***П | Кронштейн | |
| 40 | 7***7 | Болт | |
| 41 | 2***8 | Болт | |
| 42 | 3***2 | Шайба | |
| 43 | Ш***9 | Шайба 12.ОТ.65Г.09 | |
| 44 | Г***6 | Гайка М12-7Н.6 | |
| 45 | Э***1 | Шкив | |
| 46 | А***0 | Ремень тип А-1340 | |
| 47 | 3***1 | Шайба | |
| 48 | 7***П | Кронштейн | |
| 49 | 7***П | Серьга |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер. В демо-версии артикулы (номера деталей) скрыты. Если вы хотите видеть полные оригинальные номера запчастей, вам необходимо зарегистрироваться на нашем сайте и приобрести подписку по интересующей вас конфигурации, после этого вы сможете встроить онлайн-каталоги на ваш сайт или пользоваться ими из личного кабинета нашего сайта. Обращаем ваше внимание на то, что каталоги содержат информацию об оригинальных заводских номерах и названиях запчастей. База по аналогам в данный момент не реализована. Поиска по VIN-номерам в онлайн-каталоге не предусмотрено. Выбор конкретного каталога осуществляется путем открытия нужного типа техники, марки, модели с учетом года выпуска или модификации.
