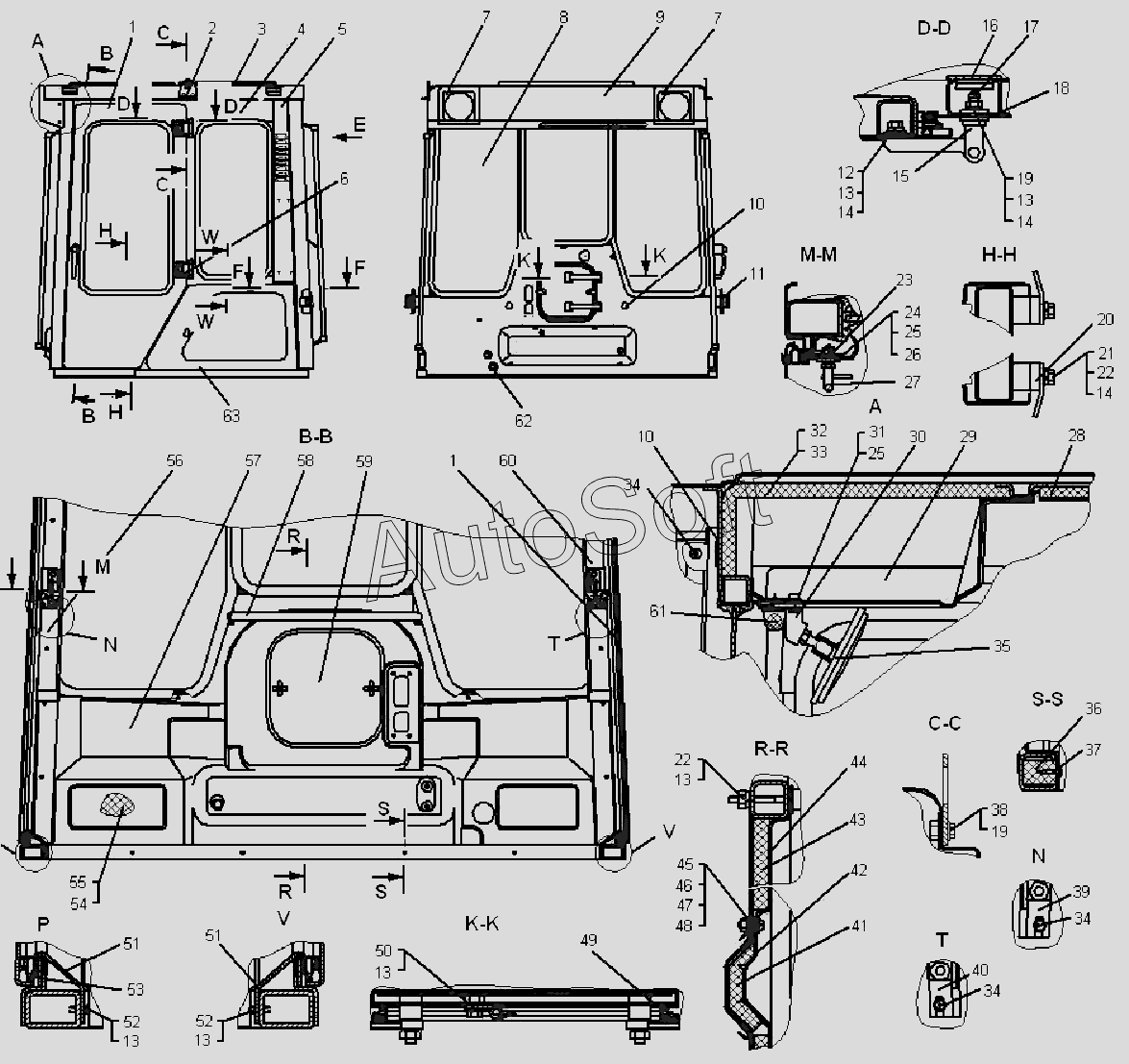

Каталог запасных частей к технике: ЧТЗ Т-10М (2012). Кабина (для трактора с гидромеханической трансмиссией)
38
47
46
45
44
43
42
41
40
39
48
37
36
35
34
34
34
33
32
31
30
63
62
61
60
59
59
58
57
57
29
56
55
54
53
52
52
51
51
50
49
11
11
10
10
9
8
8
8
7
7
6
5
4
4
3
2
1
1
1
20
28
27
26
25
25
24
23
22
22
21
19
19
18
17
16
15
14
14
14
13
13
13
13
13
13
12
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 64-59-44-01СП | 6***П | Кабина | |
| 64-59-44-02СП | 6***П | Кабина | |
| 64-59-44-03СП | 6***П | Кабина | |
| 64-59-44СП | 6***П | Кабина | |
| 1 | 6***П | Дверь | |
| 1 | 6***П | Дверь | |
| 2 | 5***7 | Петля | |
| 3 | 5***П | Установка люка | |
| 4 | 6***П | Каркас | |
| 4 | 6***П | Каркас | |
| 5 | 6***П | Кожух | |
| 6 | 5***П | Шарнир | |
| 7 | 7***2 | Накладка | |
| 8 | 6***П | Установка стекол | |
| 8 | 6***П | Установка стекол | |
| 8 | 6***П | Установка стеклопакетов | |
| 9 | 5***П | Щиток | |
| 10 | 7***2 | Пробка | |
| 11 | 5***П | Защелка | |
| 11 | 6***П | Защелка | |
| 12 | Б***. | Болт М10-6gx25.58.Ц9.ч. | |
| 13 | Ш***9 | Шайба 10.ОТ.65Г.09 | |
| 14 | 3***2 | Шайба 10.01.10.Ц9.ч | |
| 15 | 5***П | Шарнир | |
| 16 | 7***9 | Заглушка | |
| 17 | П***а | Пломба | |
| 18 | 3***3 | Шайба 10х3.02.3кп.Ц9.ч | |
| 19 | Б***. | Болт М10-6gx30.58.Ц9.ч. | |
| 20 | 6***8 | Проставка | |
| 21 | Б***. | Болт М10-6gx35.58.Ц9.ч. | |
| 22 | Г***ч | Гайка М10-7Н.6.Ц9.ч | |
| 23 | 6***5 | Прокладка | |
| 24 | Б***5 | Болт М6-6gx20.88.35 | |
| 25 | Ш***9 | Шайба 6Т.65Г.09 | |
| 26 | 3***2 | Шайба 6.01.08кп.Ц9.ч | |
| 27 | 6***0 | Скоба | |
| 28 | 7***3 | Панель | |
| 29 | 6***П | Кожух | |
| 30 | 5***П | Опора | |
| 31 | Б***5 | Болт М6-6gx16.88.35 | |
| 32 | 7***8 | Панель | |
| 33 | 7***0 | Панель | |
| 34 | Е***6 | Винт специальный | |
| 35 | 5***П | Зеркало | |
| 36 | 7***0 | Пробка | |
| 37 | 7***1 | Винт самонарезающий самосверлящий 4,2х19 | |
| 38 | 4***2 | Кольцо | |
| 39 | 6***П | Планка | |
| 40 | 6***П | Планка | |
| 41 | 7***1 | Панель | |
| 42 | 7***8 | Панель | |
| 43 | 7***1 | Панель | |
| 44 | 7***4 | Панель | |
| 45 | В***ч | Винт В.М8-6gx35.58.Ц9.ч | |
| 46 | Г***ч | Гайка М8-7Н.6.Ц9.ч | |
| 47 | Ш***9 | Шайба 8Т.65Г.09 | |
| 48 | 3***3 | Шайба 8.02.3кп.Ц9.ч | |
| 49 | 7***2 | Уплотнитель | |
| 50 | Б***. | Болт М10-6gx18.58.Ц9.ч. | |
| 51 | 6***2 | Порожек | |
| 52 | В***ч | Винт В.М6-6gx16.58.Ц9.ч | |
| 53 | 7***2 | Уплотнитель | |
| 54 | 7***3 | Панель | |
| 55 | 7***1 | Панель | |
| 56 | 7***2 | Панель | |
| 57 | 7***7 | Панель | |
| 57 | 7***1 | Панель | |
| 58 | 5***П | Поручень | |
| 59 | 5***П | Крышка | |
| 59 | 5***П | Крышка | |
| 60 | 7***1 | Панель | |
| 61 | 6***П | Солнцезащитная шторка.Комплект | |
| 62 | 7***2 | Колпачок | |
| 63 | 6***П | Крышка |
