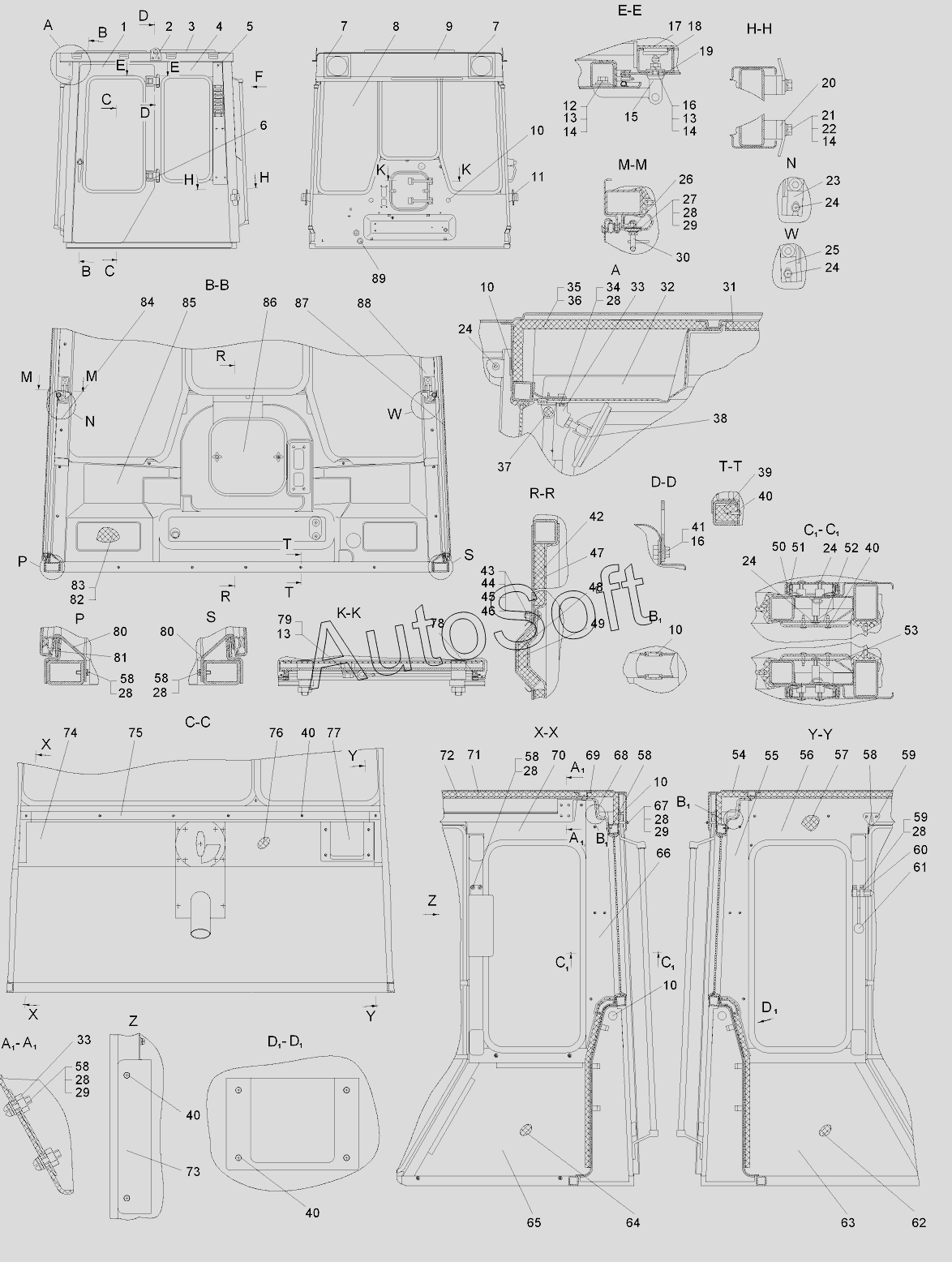

Каталог запасных частей к технике: ЧТЗ Т-10М (2012). Кабина (для трактора с механической трансмиссией)
54
66
65
64
63
62
61
60
59
59
58
58
58
58
58
58
57
56
55
67
53
52
51
50
49
48
47
46
45
44
43
79
89
88
87
86
86
85
84
83
82
81
80
80
42
78
77
76
75
74
73
72
71
70
69
68
8
8
8
17
16
16
15
14
14
14
13
13
13
12
11
11
10
10
10
10
10
9
18
7
7
6
5
4
4
3
2
1
30
41
40
40
40
40
40
39
38
37
36
35
34
33
33
32
31
29
29
29
28
28
28
28
28
28
28
28
27
26
25
24
24
24
24
24
23
22
21
20
19
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 64-59-46-01СП | 6***П | Кабина | |
| 64-59-46-02СП | 6***П | Кабина | |
| 64-59-46-03СП | 6***П | Кабина | |
| 64-59-46СП | 6***П | Кабина | |
| 1 | 6***П | Дверь | |
| 2 | 5***7 | Петля | |
| 3 | 5***П | Установка люка | |
| 4 | 6***П | Каркас | |
| 4 | 6***П | Каркас | |
| 5 | 6***П | Кожух | |
| 6 | 5***П | Шарнир | |
| 7 | 7***2 | Накладка | |
| 8 | 6***П | Установка стекол | |
| 8 | 6***П | Установка стекол | |
| 8 | 6***П | Установка стеклопакетов | |
| 9 | 5***П | Щиток | |
| 10 | 7***2 | Пробка | |
| 11 | 5***П | Защелка | |
| 11 | 6***П | Защелка | |
| 12 | Б***. | Болт М10-6gx25.58.Ц9.ч. | |
| 13 | Ш***9 | Шайба 10.ОТ.65Г.09 | |
| 14 | 3***2 | Шайба 10.01.10.Ц9.ч | |
| 15 | 5***П | Шарнир | |
| 16 | Б***. | Болт М10-6gx30.58.Ц9.ч. | |
| 17 | 7***9 | Заглушка | |
| 18 | П***а | Пломба | |
| 19 | 3***3 | Шайба 10х3.02.3кп.Ц9.ч | |
| 20 | 6***8 | Проставка | |
| 21 | Б***. | Болт М10-6gx35.58.Ц9.ч. | |
| 22 | Г***ч | Гайка М10-7Н.6.Ц9.ч | |
| 23 | 6***П | Планка | |
| 24 | Е***6 | Винт специальный | |
| 25 | 6***П | Планка | |
| 26 | 6***5 | Прокладка | |
| 27 | Б***5 | Болт М6-6gx20.88.35 | |
| 28 | Ш***9 | Шайба 6Т.65Г.09 | |
| 29 | 3***2 | Шайба 6.01.08кп.Ц9.ч | |
| 30 | 6***0 | Скоба | |
| 31 | 7***3 | Панель | |
| 32 | 6***П | Кожух | |
| 33 | 5***П | Планка | |
| 34 | Б***5 | Болт М6-6gx16.88.35 | |
| 35 | 7***8 | Панель | |
| 36 | 7***0 | Панель | |
| 37 | 6***П | Солнцезащитная шторка.Комплект | |
| 38 | 5***П | Зеркало | |
| 39 | 7***0 | Пробка | |
| 40 | 7***1 | Винт самонарезающий самосверлящий 4,2х19 | |
| 41 | 4***2 | Кольцо | |
| 42 | 7***4 | Панель | |
| 43 | В***ч | Винт В.М8-6gx35.58.Ц9.ч | |
| 44 | Г***ч | Гайка М8-7Н.6.Ц9.ч | |
| 45 | Ш***9 | Шайба 8Т.65Г.09 | |
| 46 | 3***3 | Шайба 8.02.3кп.Ц9.ч | |
| 47 | 7***8 | Панель | |
| 48 | 7***8 | Панель | |
| 49 | 7***1 | Панель | |
| 50 | 7***1 | Уплотнение | |
| 51 | 6***П | Кожух | |
| 52 | 6***2 | Крышка | |
| 53 | 6***1 | Крышка | |
| 54 | 7***2 | Панель | |
| 55 | 7***1 | Панель | |
| 56 | 7***1 | Панель | |
| 57 | 7***1 | Панель | |
| 58 | 7***0 | Крючок (У) | |
| 59 | В***ч | Винт В.М6-6gx16.58.Ц9.ч | |
| 60 | 5***6 | Скоба | |
| 61 | 5***П | Молоток | |
| 62 | 7***6 | Панель | |
| 63 | 7***6 | Панель (М-М) | |
| 64 | 7***7 | Панель | |
| 65 | 7***7 | Панель | |
| 66 | 7***2 | Панель | |
| 67 | 5***5 | Накладка | |
| 68 | 7***0 | Кожух | |
| 69 | 7***1 | Панель | |
| 70 | 7***0 | Панель | |
| 71 | 7***2 | Панель | |
| 72 | 7***1 | Обечайка | |
| 73 | 5***3 | Кронштейн | |
| 74 | 7***4 | Облицовка | |
| 75 | 7***3 | Накладка | |
| 76 | 7***3 | Панель | |
| 77 | 7***1 | Кожух | |
| 78 | 7***2 | Уплотнитель | |
| 79 | Б***. | Болт М10-6gx18.58.Ц9.ч. | |
| 80 | 6***2 | Порожек | |
| 81 | 7***2 | Уплотнитель | |
| 82 | 7***3 | Панель | |
| 83 | 7***8 | Панель | |
| 84 | 7***2 | Панель | |
| 85 | 7***1 | Панель | |
| 86 | 5***П | Крышка | |
| 86 | 5***П | Крышка | |
| 87 | 6***П | Дверь | |
| 88 | 7***1 | Панель | |
| 89 | 7***2 | Колпачок |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер. В демо-версии артикулы (номера деталей) скрыты. Если вы хотите видеть полные оригинальные номера запчастей, вам необходимо зарегистрироваться на нашем сайте и приобрести подписку по интересующей вас конфигурации, после этого вы сможете встроить онлайн-каталоги на ваш сайт или пользоваться ими из личного кабинета нашего сайта. Обращаем ваше внимание на то, что каталоги содержат информацию об оригинальных заводских номерах и названиях запчастей. База по аналогам в данный момент не реализована. Поиска по VIN-номерам в онлайн-каталоге не предусмотрено. Выбор конкретного каталога осуществляется путем открытия нужного типа техники, марки, модели с учетом года выпуска или модификации.
