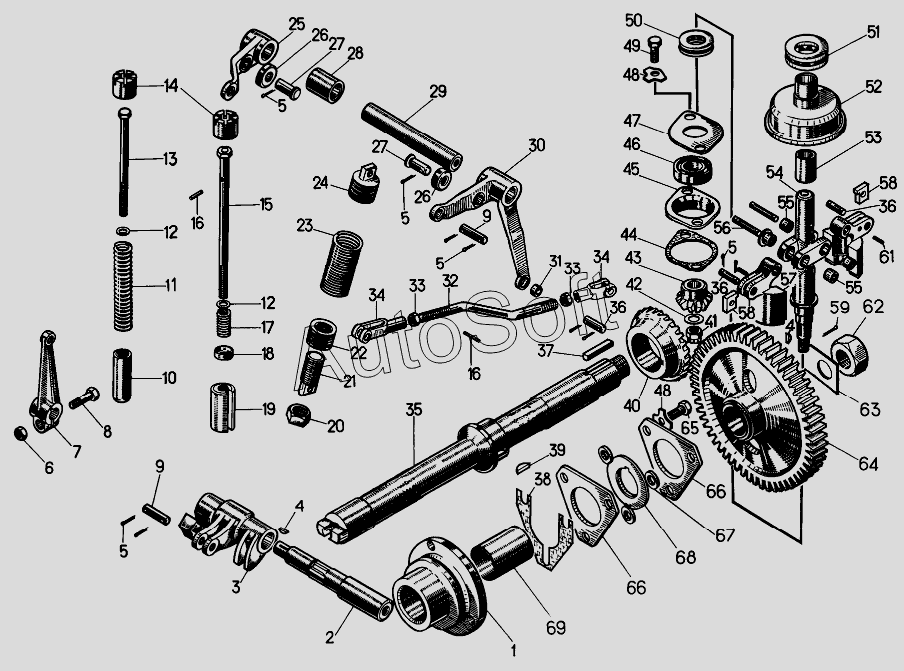

Каталог запасных частей к технике: ЧТЗ Т-10М (2012). Регулятор дизеля
43
51
50
49
48
48
47
46
45
44
52
42
41
40
39
38
37
36
36
36
35
61
69
68
67
66
66
65
64
63
62
34
34
59
58
58
57
56
55
55
54
53
8
16
16
15
14
13
12
12
11
10
9
9
17
7
6
5
5
5
5
5
4
3
2
1
25
33
33
32
31
30
29
28
27
27
26
26
24
23
22
21
20
19
18
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 51-06-14СП | 5***П | Регулятор дизеля | |
| 1 | 0***8 | Корпус | |
| 2 | 0***9 | Валик | |
| 3 | 0***1 | Рычаг | |
| 4 | 3***1 | Шпонка | |
| 5 | 5***4 | Шплинт | |
| 6 | Г***9 | Гайка М8-6Н.6.019 | |
| 7 | 1***1 | Рычаг | |
| 8 | 2***8 | Болт | |
| 9 | 0***7 | Палец | |
| 10 | 0***3 | Упор минимальной подачи | |
| 11 | 3***9 | Пружина | |
| 12 | 3***5 | Шайба | |
| 13 | 5***П | Болт минимальной подачи | |
| 14 | 0***8 | Муфта | |
| 15 | 0***П | Болт максимальной подачи | |
| 16 | 7***1 | Штифт | |
| 17 | 3***8 | Пружина | |
| 18 | 0***0 | Колпачок | |
| 19 | 0***1 | Упор максимальной подачи | |
| 20 | 3***2 | Гайка | |
| 21 | 0***6 | Наконечник | |
| 22 | 0***5 | Наконечник | |
| 23 | 7***1 | Пружина | |
| 24 | 0***2 | Наконечник | |
| 25 | 5***2 | Рычаг | |
| 26 | 0***4 | Ролик | |
| 27 | 0***5 | Валик | |
| 28 | 0***2 | Втулка | |
| 29 | 0***1 | Валик регулятора | |
| 30 | 5***1 | Рычаг | |
| 31 | 0***8 | Втулка | |
| 32 | 5***1 | Тяга | |
| 33 | Г***9 | Гайка М6.6.019 | |
| 34 | 5***5 | Вилка | |
| 35 | 5***0 | Валик привода | |
| 36 | 0***2 | Ось | |
| 37 | 3***6 | Шпонка | |
| 38 | 1***3 | Прокладка | |
| 39 | 3***2 | Шпонка | |
| 40 | 0***1 | Шестерня | |
| 41 | 3***5 | Гайка | |
| 42 | 3***3 | Шайба | |
| 43 | 0***4 | Шестерня | |
| 44 | 0***7 | Прокладка | |
| 45 | 0***3 | Корпус | |
| 46 | 2***3 | Подшипник шариковый радиальный однорядный | |
| 47 | 0***6 | Фланец | |
| 48 | 3***1 | Шайба стопорная | |
| 49 | Б***9 | Болт М8x20.58.019 | |
| 50 | 8***4 | Подшипник шариковый упорный однорядный | |
| 51 | 8***5 | Подшипник шариковый упорный однорядный | |
| 52 | 0***1 | Муфта | |
| 53 | 0***0 | Втулка | |
| 54 | 0***3 | Валик | |
| 55 | 0***8 | Втулка | |
| 56 | 0***3 | Ось | |
| 57 | 2***2 | Груз регулятора | |
| 58 | 0***1 | Сухарь | |
| 59 | Ш***9 | Шплинт 2x16.019 | |
| 61 | 3***1 | Штифт | |
| 62 | 3***7 | Гайка | |
| 63 | 3***4 | Пластина | |
| 64 | 2***1 | Шестерня | |
| 65 | Б***9 | Болт М8x25.88.35.019 | |
| 66 | 0***3 | Плита | |
| 67 | 0***4 | Втулка | |
| 68 | 0***5 | Шайба | |
| 69 | 6***5 | Втулка |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер. В демо-версии артикулы (номера деталей) скрыты. Если вы хотите видеть полные оригинальные номера запчастей, вам необходимо зарегистрироваться на нашем сайте и приобрести подписку по интересующей вас конфигурации, после этого вы сможете встроить онлайн-каталоги на ваш сайт или пользоваться ими из личного кабинета нашего сайта. Обращаем ваше внимание на то, что каталоги содержат информацию об оригинальных заводских номерах и названиях запчастей. База по аналогам в данный момент не реализована. Поиска по VIN-номерам в онлайн-каталоге не предусмотрено. Выбор конкретного каталога осуществляется путем открытия нужного типа техники, марки, модели с учетом года выпуска или модификации.
