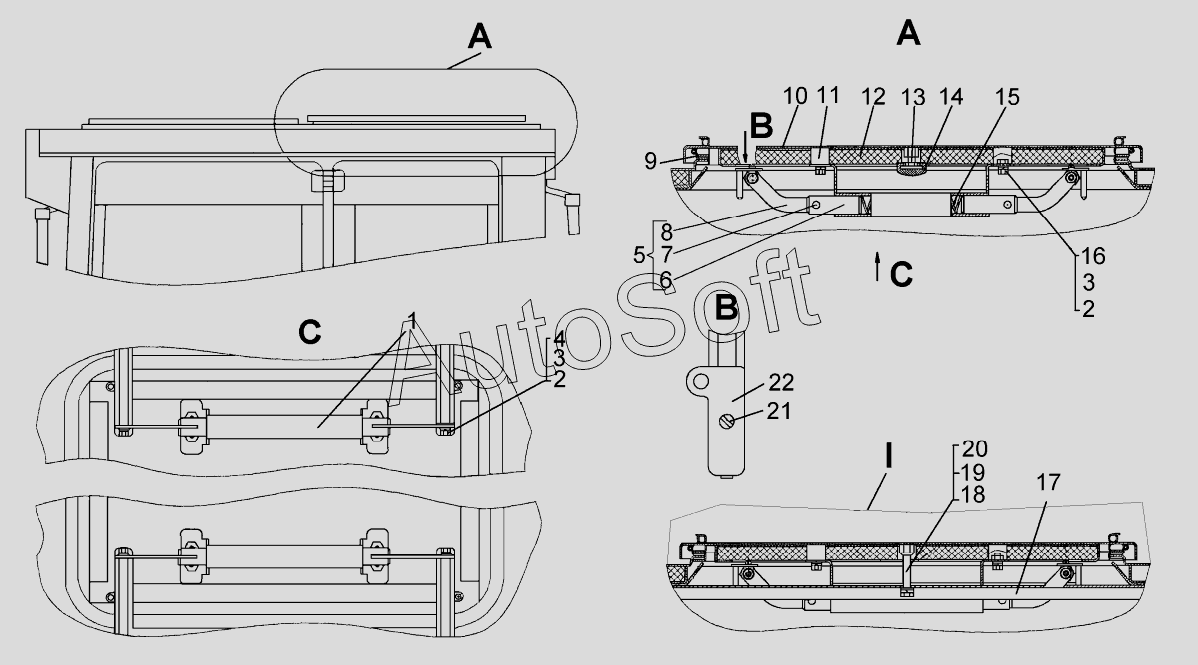

Каталог запасных частей к технике: ЧТЗ Т-10М (2012). Установка люка
11
22
21
20
19
18
17
16
15
14
13
12
10
9
8
7
6
5
4
3
3
2
2
1
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 50-59-814СП | 5***П | Установка люка | |
| 1 | 5***П | Поручень | |
| 2 | Г***9 | Гайка М6-6Н.6.019 | |
| 3 | Ш***9 | Шайба 6Т.65Г.09 | |
| 4 | 3***1 | Шайба | |
| 5 | 5***П | Ползун | |
| 6 | 5***8 | Шток | |
| 7 | В***9 | Винт В2.М6-6gx12.58.019 | |
| 8 | 5***9 | Рычаг | |
| 9 | 7***3 | Уплотнение | |
| 10 | 7***8 | Панель | |
| 11 | 5***П | Крышка | |
| 12 | 7***7 | Панель | |
| 13 | 5***8 | Упор | |
| 14 | 7***8 | Накладка | |
| 15 | 7***3 | Пружина | |
| 16 | Б***ч | Болт М6-6gx16.88.35.Ц9ч | |
| 17 | 6***7 | Планка | |
| 18 | Б***9 | Болт М10-6gx60.58.019 | |
| 19 | Ш***9 | Шайба 10.ОТ.65Г.09 | |
| 20 | 3***1 | Шайба | |
| 21 | В***9 | Винт В.М5-6gx12.58.019 | |
| 22 | 5***П | Рычаг |
