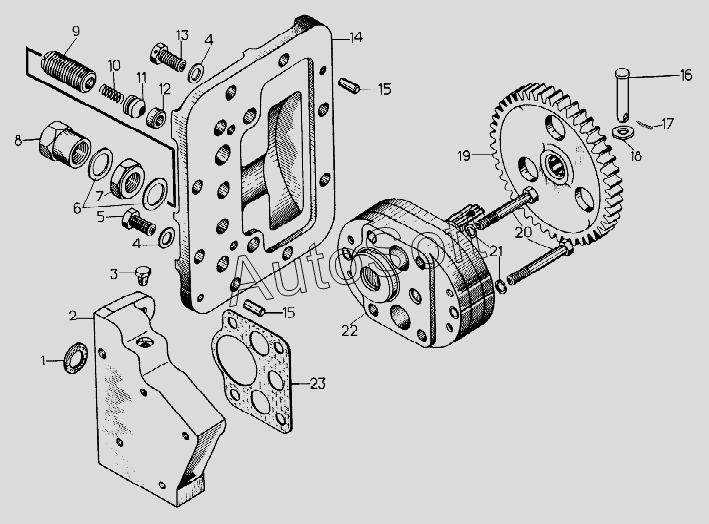

Каталог запасных частей к технике: ЧТЗ Т-10М (2012). Насос
1
2
3
4
4
5
6
7
8
8
9
10
11
12
13
14
15
15
16
17
18
19
20
21
22
23
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 50-60-199СП | 5***П | Насос | |
| 1 | К***5 | Кольцо 018-022-25-2-5 | |
| 2 | 5***2 | Корпус | |
| 3 | 3***1 | Пробка | |
| 4 | 4***0 | Кольцо | |
| 5 | Б***9 | Болт M12x25.58.019 | |
| 6 | 4***0 | Кольцо | |
| 7 | 3***9 | Гайка | |
| 8 | 7***9 | Гайка | |
| 8 | 7***1 | Гайка | |
| 9 | 5***9 | Стержень | |
| 10 | 3***7 | Пружина | |
| 11 | 1***6 | Клапан | |
| 12 | 1***3 | Кольцо | |
| 13 | 2***8 | Болт | |
| 14 | 5***5 | Фланец | |
| 15 | 7***6 | Штифт | |
| 16 | 5***0 | Упор | |
| 17 | Ш***9 | Шплинт 2x16.019 | |
| 18 | Ш***9 | Шайба 8.02.3кп.019 | |
| 19 | 5***9 | Шестерня | |
| 20 | Б***9 | Болт M10x70.58.019 | |
| 21 | Ш***9 | Шайба 10Т.65Г.09 | |
| 22 | Н***Б | Насос | |
| 23 | 7***9 | Прокладка |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер. В демо-версии артикулы (номера деталей) скрыты. Если вы хотите видеть полные оригинальные номера запчастей, вам необходимо зарегистрироваться на нашем сайте и приобрести подписку по интересующей вас конфигурации, после этого вы сможете встроить онлайн-каталоги на ваш сайт или пользоваться ими из личного кабинета нашего сайта. Обращаем ваше внимание на то, что каталоги содержат информацию об оригинальных заводских номерах и названиях запчастей. База по аналогам в данный момент не реализована. Поиска по VIN-номерам в онлайн-каталоге не предусмотрено. Выбор конкретного каталога осуществляется путем открытия нужного типа техники, марки, модели с учетом года выпуска или модификации.
