Каталог запасных частей к технике: ЧТЗ Т-10М (2012). Установка щитков от схода гусениц
1
1
2
2
3
3
4
4
4
4
4
4
4
4
5
6
6
6
6
7
7
7
7
8
9
10

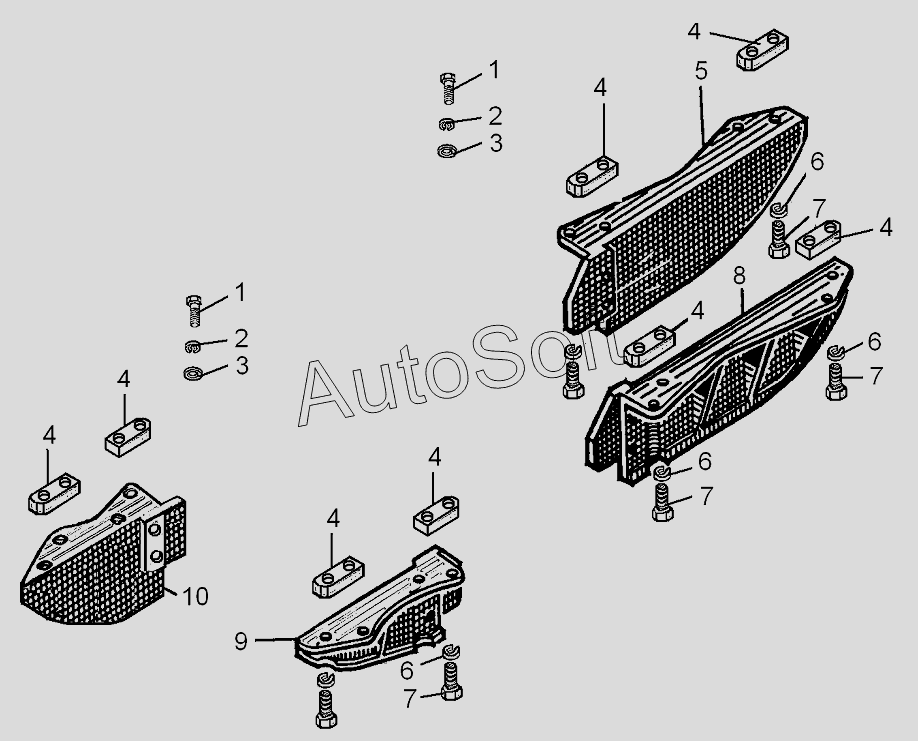

| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 50-64-10-01СП | 5***П | Установка щитков от схода гусениц | |
| 1 | Б***9 | Болт М10x20.58.019 | |
| 2 | Ш***9 | Шайба 10.ОТ.65Г.09 | |
| 3 | 3***7 | Шайба | |
| 4 | 2***6 | Планка | |
| 5 | 2***3 | Щиток | |
| 6 | Ш***9 | Шайба 16.ОТ.65Г.09 | |
| 7 | Б***9 | Болт | |
| 8 | 2***2 | Щиток | |
| 9 | 2***4 | Щиток | |
| 10 | 2***5 | Щиток |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер. В демо-версии артикулы (номера деталей) скрыты. Если вы хотите видеть полные оригинальные номера запчастей, вам необходимо зарегистрироваться на нашем сайте и приобрести подписку по интересующей вас конфигурации, после этого вы сможете встроить онлайн-каталоги на ваш сайт или пользоваться ими из личного кабинета нашего сайта. Обращаем ваше внимание на то, что каталоги содержат информацию об оригинальных заводских номерах и названиях запчастей. База по аналогам в данный момент не реализована. Поиска по VIN-номерам в онлайн-каталоге не предусмотрено. Выбор конкретного каталога осуществляется путем открытия нужного типа техники, марки, модели с учетом года выпуска или модификации.
