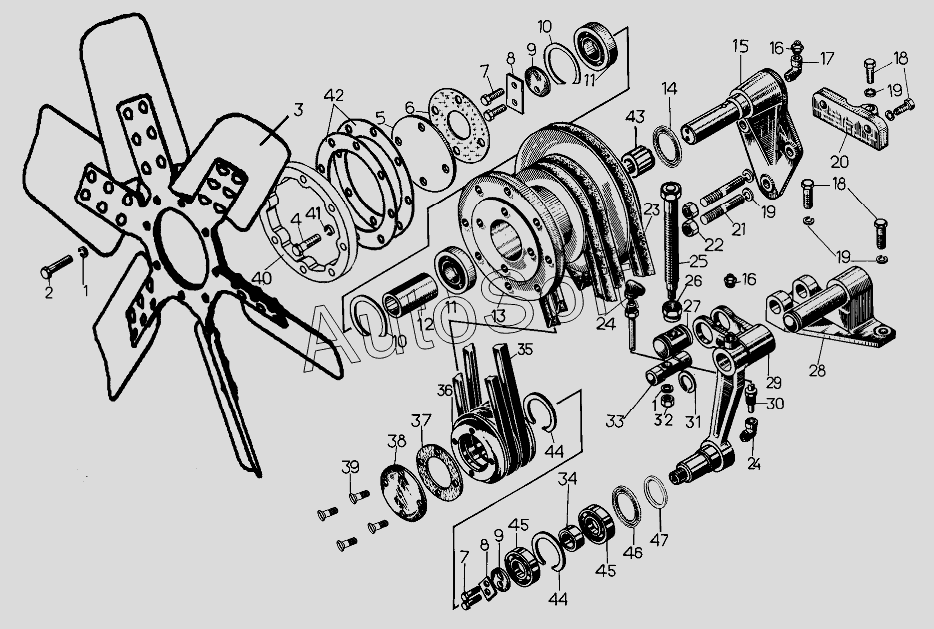

Каталог запасных частей к технике: ЧТЗ Т-10М (2012). Установка вентилятора
36
24
24
25
26
27
28
29
30
31
32
33
34
35
23
37
38
39
40
41
42
43
44
44
45
45
45
46
47
12
2
2
3
3
4
5
6
7
7
8
8
9
9
10
10
11
11
1
13
14
14
15
16
16
17
18
18
19
19
19
20
21
22
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | Ш***9 | Шайба 10Т.65Г.09 | |
| 2 | Б***9 | Болт М10x30.58.019 | |
| 2 | Б***9 | Болт М10x50.58.019 | |
| 3 | 6***П | Крестовина | |
| 3 | 6***П | Крестовина | |
| 4 | Б***9 | Болт | |
| 5 | 6***6 | Крышка | |
| 6 | 7***6 | Прокладка | |
| 7 | Б***9 | Болт М8x25.88.35.019 | |
| 8 | 3***4 | Пластина | |
| 9 | 0***5 | Шайба | |
| 10 | 7***6 | Кольцо В72 | |
| 11 | 3***6 | Подшипник 306 | |
| 12 | 6***5 | Втулка | |
| 13 | 6***8 | Шкив | |
| 14 | 7***4 | Пружина | |
| 14 | 7***П | Манжета | |
| 15 | 5***П | Кронштейн | |
| 16 | М***6 | Масленка | |
| 17 | 4***5 | Штуцер | |
| 18 | Б***9 | Болт М12x35.58.019 | |
| 19 | Ш***9 | Шайба 12.ОТ.65Г.09 | |
| 20 | 5***8 | Лапа | |
| 21 | 2***1 | Шпилька | |
| 22 | 7***4 | Гайка | |
| 23 | Р***0 | Ремень генератора II-12,5x9x1090 | |
| 24 | 4***1 | Колено | |
| 25 | 1***П | Винт | |
| 26 | 7***6 | Гайка | |
| 27 | 5***6 | Муфта | |
| 28 | 1***П | Кронштейн | |
| 29 | 1***П | Рычаг | |
| 30 | 2***П | Трубка | |
| 31 | 7***1 | Кольцо | |
| 32 | Г***9 | Гайка | |
| 33 | 2***3 | Ось | |
| 34 | 1***5 | Втулка | |
| 35 | Р***0 | Ремень вентилятора II-16x11x1650 | |
| 36 | 5***7 | Ролик натяжной | |
| 37 | 7***0 | Прокладка | |
| 38 | 1***9 | Крышка | |
| 39 | В***9 | Винт В2М8.6gx18.58.019 | |
| 40 | 1***3 | Кольцо | |
| 41 | Ш***9 | Шайба 8Т.65Г.09 | |
| 42 | 6***6 | Проставка | |
| 43 | 6***7 | Втулка | |
| 44 | 7***4 | Кольцо | |
| 45 | 2***А | Подшипник 206А | |
| 45 | 2***К | Подшипник шариковый радиальный однорядный | |
| 46 | М***1 | Манжета 2.2-50x70-1 | |
| 47 | 5***7 | Втулка |
