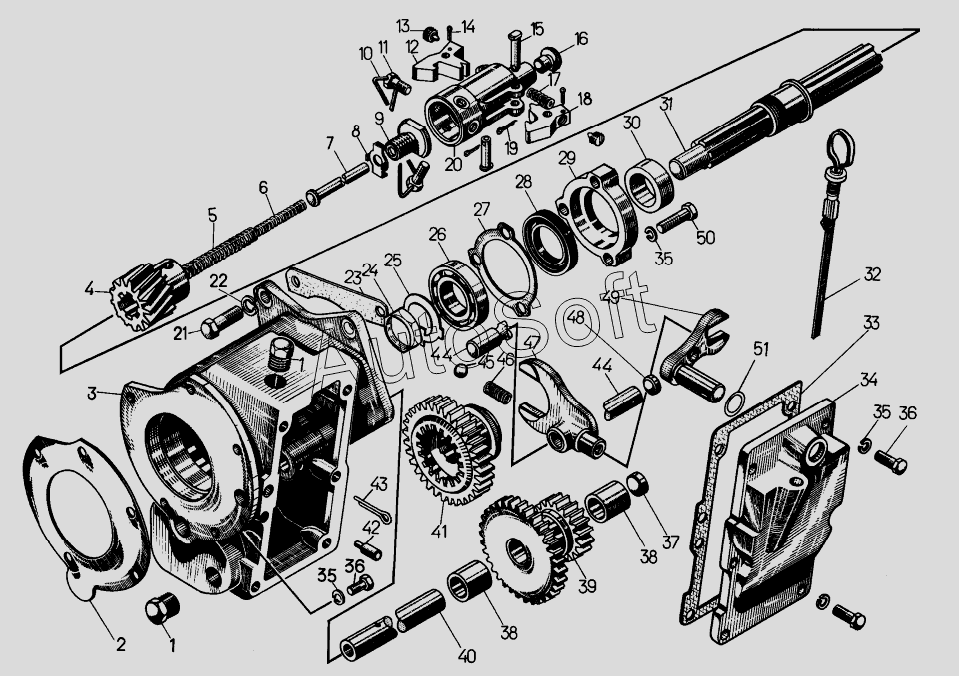

Каталог запасных частей к технике: ЧТЗ Т-10М (2012). Редуктор пускового двигателя
39
26
27
28
29
30
31
32
33
34
35
35
35
36
36
37
38
38
25
40
41
42
43
44
44
45
46
47
48
49
50
51
12
1
1
2
3
4
5
6
7
8
9
10
10
11
11
13
14
15
16
17
18
19
20
21
22
23
24
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 17-76-8СП | 1***П | Редуктор | |
| 1 | 3***9 | Пробка | |
| 2 | 7***8 | Прокладка | |
| 3 | 1***1 | Корпус | |
| 4 | 7***4 | Шестерня | |
| 5 | 3***2 | Пружина | |
| 6 | 3***3 | Пружина | |
| 7 | 7***1 | Толкатель муфты | |
| 8 | 3***6 | Шайба | |
| 9 | 7***3 | Направляющая толкателя | |
| 10 | 4***6 | Проволока контроля | |
| 10 | П***6 | Проволока КО 1,6 | |
| 11 | 7***1 | Болт | |
| 11 | Б***9 | Болт 3M8-6gx14.58.019 | |
| 12 | 7***6 | Защелка муфты | |
| 13 | 7***7 | Винт | |
| 14 | Ш***9 | Шплинт 3,2x20.019 | |
| 15 | 7***9 | Ось защелки | |
| 16 | 7***7 | Пятка муфты | |
| 17 | 3***4 | Пружина защелки | |
| 18 | 7***5 | Защелка муфты | |
| 19 | Ш***9 | Шайба 8Т.65Г.09 | |
| 20 | 1***6 | Муфта | |
| 21 | 2***6 | Болт | |
| 22 | Ш***9 | Шайба 12.ОТ.65Г.09 | |
| 23 | 7***2 | Прокладка | |
| 24 | 7***5 | Гайка | |
| 25 | 7***6 | Шайба | |
| 26 | 2***8 | Подшипник 208 | |
| 27 | 4***0 | Прокладка | |
| 28 | М***1 | Манжета 2.2-50x70-1 | |
| 29 | 7***1 | Крышка сальника | |
| 30 | 7***1 | Втулка | |
| 31 | 7***7 | Вал | |
| 32 | 1***П | Линейка масломерная | |
| 33 | 7***2 | Прокладка | |
| 34 | 1***2 | Крышка | |
| 35 | Ш***9 | Шайба 10.ОТ.65Г.09 | |
| 36 | Б***9 | Болт M10-6g x25.58.019 | |
| 37 | 0***2 | Пробка | |
| 38 | 7***1 | Втулка | |
| 39 | 7***5 | Шестерня | |
| 40 | 1***1 | Ось | |
| 41 | 7***4 | Шестерня | |
| 42 | 7***4 | Штифт | |
| 43 | Ш***0 | Шплинт 5x50 | |
| 44 | 1***1 | Вал вилки | |
| 45 | Ш***0 | Шарик Б12-200 | |
| 46 | 3***7 | Пружина | |
| 47 | 7***1 | Вилка | |
| 48 | 7***3 | Заглушка | |
| 49 | 1***1 | Вилка | |
| 50 | Б***9 | Болт М10-6gx40.58.019 | |
| 51 | 7***8 | Кольцо |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер. В демо-версии артикулы (номера деталей) скрыты. Если вы хотите видеть полные оригинальные номера запчастей, вам необходимо зарегистрироваться на нашем сайте и приобрести подписку по интересующей вас конфигурации, после этого вы сможете встроить онлайн-каталоги на ваш сайт или пользоваться ими из личного кабинета нашего сайта. Обращаем ваше внимание на то, что каталоги содержат информацию об оригинальных заводских номерах и названиях запчастей. База по аналогам в данный момент не реализована. Поиска по VIN-номерам в онлайн-каталоге не предусмотрено. Выбор конкретного каталога осуществляется путем открытия нужного типа техники, марки, модели с учетом года выпуска или модификации.
