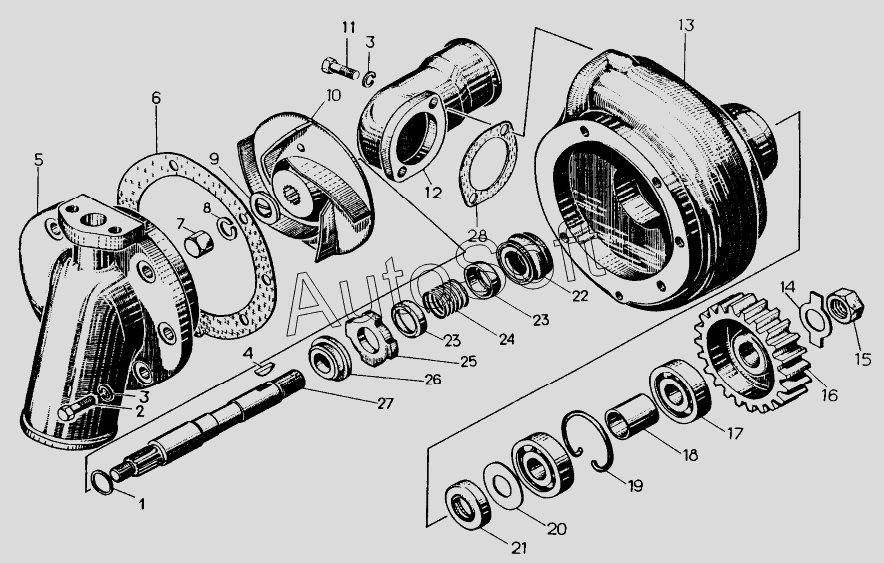

Каталог запасных частей к технике: ЧТЗ Т-10М (2012). Насос
1
2
3
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
23
24
25
25
26
27
28
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 16-08-140СП | 1***П | Насос | |
| 1 | 7***5 | Кольцо | |
| 2 | Б***9 | Болт М10x25.58.019 | |
| 3 | Ш***9 | Шайба 10.ОТ.65Г.09 | |
| 4 | 3***6 | Шпонка | |
| 5 | 1***2 | Раструб | |
| 6 | 7***7 | Прокладка | |
| 7 | 3***2 | Гайка | |
| 8 | Ш***9 | Шайба 14.ОТ.65Г.09 | |
| 9 | 3***1 | Шайба | |
| 10 | 7***7 | Крыльчатка | |
| 11 | Б***9 | Болт М10x22.58.019 | |
| 12 | 1***0 | Патрубок | |
| 13 | 1***9 | Корпус | |
| 14 | 7***9 | Шайба | |
| 15 | Г***9 | Гайка М18x1,5-7Н.6.019 | |
| 16 | 1***5 | Шестерня | |
| 17 | 3***А | Подшипник 304А | |
| 18 | 1***6 | Втулка | |
| 19 | 1***5 | Кольцо | |
| 20 | 1***3 | Шайба | |
| 21 | М***2 | Манжета 2.2-22x40-2 | |
| 22 | 7***1 | Гофр уплотнения | |
| 23 | 5***3 | Седло | |
| 24 | 7***5 | Пружина | |
| 25 | 1***2 | Шайба | |
| 25 | 4***0 | Шайба уплотнения | |
| 26 | 5***5 | Кольцо | |
| 27 | 5***5 | Валик | |
| 28 | 7***3 | Прокладка |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер. В демо-версии артикулы (номера деталей) скрыты. Если вы хотите видеть полные оригинальные номера запчастей, вам необходимо зарегистрироваться на нашем сайте и приобрести подписку по интересующей вас конфигурации, после этого вы сможете встроить онлайн-каталоги на ваш сайт или пользоваться ими из личного кабинета нашего сайта. Обращаем ваше внимание на то, что каталоги содержат информацию об оригинальных заводских номерах и названиях запчастей. База по аналогам в данный момент не реализована. Поиска по VIN-номерам в онлайн-каталоге не предусмотрено. Выбор конкретного каталога осуществляется путем открытия нужного типа техники, марки, модели с учетом года выпуска или модификации.
