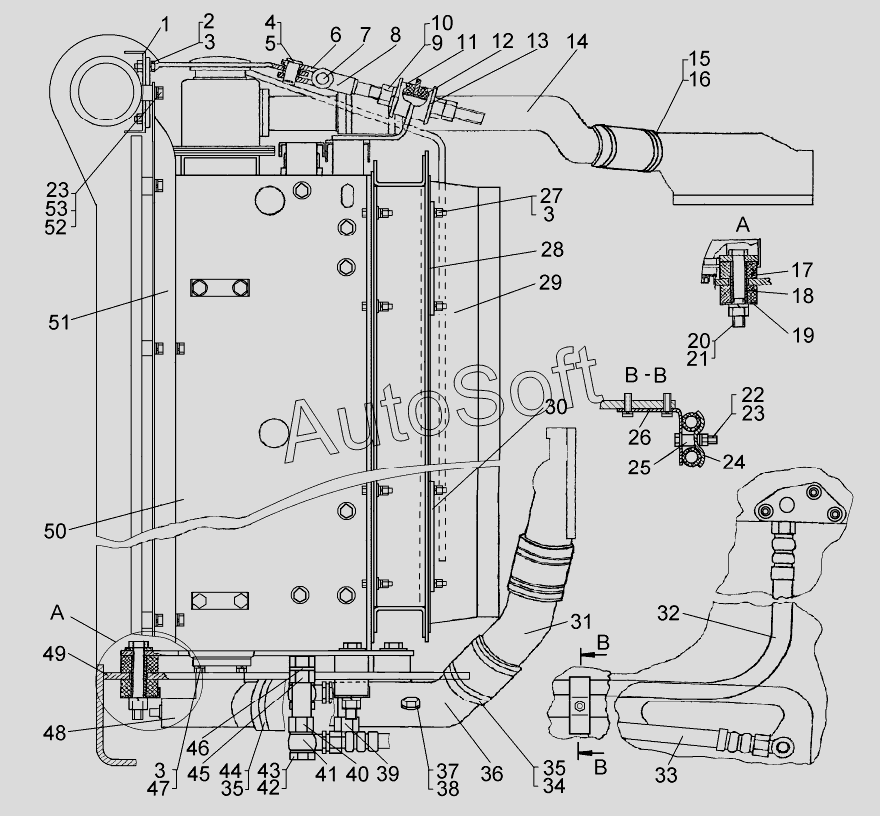

Каталог запасных частей к технике: ЧТЗ Т-10М (2012). Установка радиаторов для трактора с «обратным» потоком
41
30
31
32
32
32
32
34
35
35
35
36
37
38
39
40
29
42
43
44
45
46
47
48
49
50
50
50
51
52
53
2
3
3
3
4
5
6
7
8
9
10
11
12
13
14
15
1
16
16
17
18
19
20
21
22
23
23
24
25
26
27
28
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 6***П | Кронштейн | |
| 2 | Б***9 | Болт М8-6gx25.88.35.019 | |
| 3 | Ш***9 | Шайба 8Т.65Г.09 | |
| 4 | 6***1 | Палец | |
| 5 | Ш***9 | Шплинт 3,2x22.019 | |
| 6 | 6***7 | Проушина | |
| 7 | 6***0 | Палец | |
| 8 | 6***1 | Раскос | |
| 9 | Г***9 | Гайка М18x1,5-7Н.6.019 | |
| 10 | Ш***9 | Шайба 18.ОТ.65Г.09 | |
| 11 | 7***8 | Втулка | |
| 12 | 2***7 | Втулка | |
| 13 | 2***4 | Тарелка амортизатора | |
| 14 | 6***6 | Патрубок | |
| 15 | 7***8 | Рукав | |
| 16 | 3***П | Хомут | |
| 16 | S***9 | Хомут червячный | |
| 17 | 7***2 | Амортизатор | |
| 18 | 6***9 | Втулка | |
| 19 | 6***8 | Накладка | |
| 20 | Ш***9 | Шайба 16.ОТ.65Г.09 | |
| 21 | 3***3 | Гайка | |
| 22 | Г***9 | Гайка | |
| 23 | Ш***9 | Шайба 10.ОТ.65Г.09 | |
| 24 | 5***0 | Прижим | |
| 25 | 5***5 | Втулка | |
| 26 | 5***П | Кронштейн | |
| 27 | Г***9 | Гайка | |
| 28 | 7***8 | Прокладка | |
| 29 | 6***1 | Щиток | |
| 30 | 6***4 | Накладка | |
| 31 | 5***2 | Патрубок | |
| 32 | 5***П | Рукав | |
| 32 | 5***П | Рукав 16 | |
| 32 | 5***П | Рукав | |
| 32 | 5***П | Рукав 16 | |
| 34 | 7***3 | Рукав | |
| 35 | 7***П | Хомут | |
| 35 | S***9 | Хомут червячный | |
| 36 | 6***5 | Патрубок | |
| 37 | 7***6 | Пробка | |
| 38 | К***6 | Кольцо | |
| 39 | 6***П | Вставка | |
| 40 | 6***П | Вставка | |
| 41 | 5***П | Угольник | |
| 42 | 7***6 | Болт полый | |
| 43 | 2***4 | Кольцо | |
| 44 | 7***4 | Рукав | |
| 45 | 7***2 | Штуцер | |
| 46 | 4***0 | Кольцо | |
| 47 | Б***9 | Болт М8-6gx30.88.35.019 | |
| 48 | 6***П | Кран | |
| 49 | 6***П | Накладка | |
| 50 | 6***П | Блок радиаторов | |
| 50 | 6***П | Блок радиаторов | |
| 50 | 6***П | Блок радиаторов | |
| 51 | 7***3 | Уплотнение | |
| 52 | Б***9 | Болт М10-6gx18.58.019 | |
| 53 | 3***7 | Шайба |
