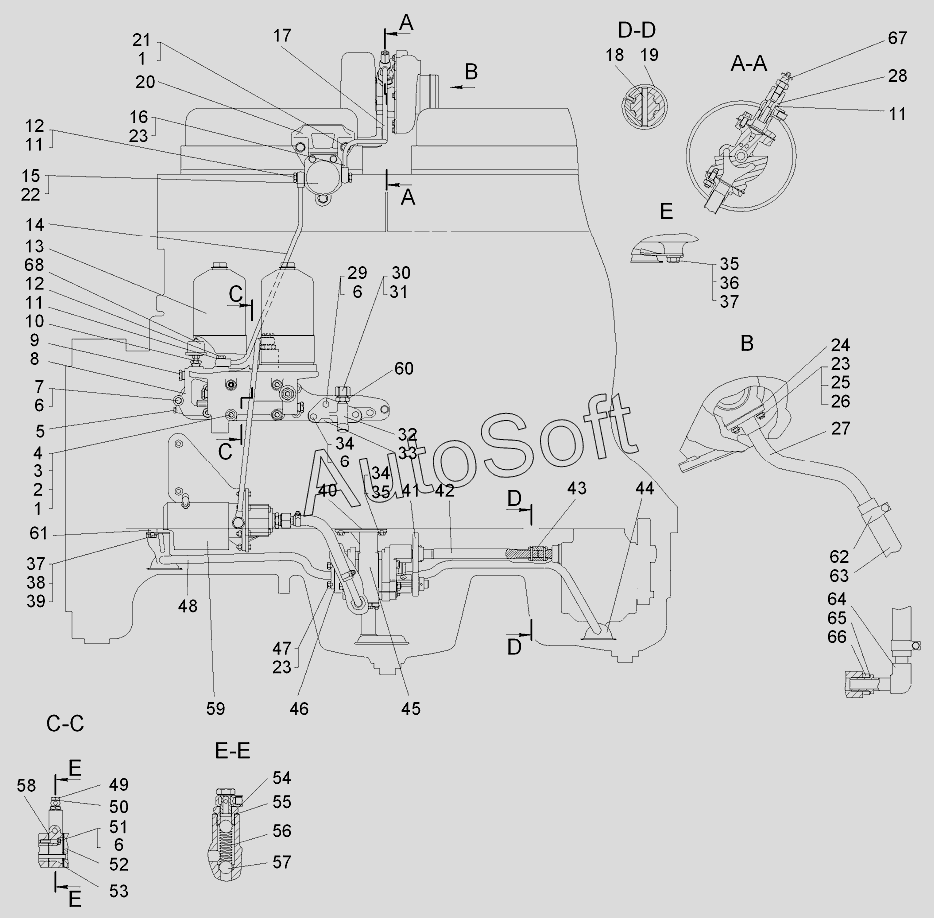

Каталог запасных частей к технике: ЧТЗ Т-10М (2012). Система смазки
45
53
52
51
50
49
48
47
46
54
44
43
42
41
40
39
38
37
37
62
62
68
67
67
66
65
64
63
36
61
60
59
58
57
56
55
10
18
17
16
15
14
13
12
12
11
11
11
19
9
8
7
6
6
6
6
5
4
3
2
27
35
35
34
34
33
32
31
30
29
28
1
1
26
25
24
23
23
23
22
21
20
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | Ш***9 | Шайба 12.ОТ.65Г.09 | |
| 2 | 3***1 | Шайба | |
| 3 | 7***3 | Шпилька | |
| 4 | 7***4 | Гайка | |
| 5 | 3***5 | Пробка | |
| 6 | Ш***9 | Шайба 10.ОТ.65Г.09 | |
| 7 | Б***9 | Болт М10x55.58.019 | |
| 8 | 5***6 | Плита | |
| 9 | 3***9 | Пробка | |
| 10 | 6***4 | Штуцер | |
| 11 | 3***7 | Кольцо | |
| 12 | 7***6 | Штуцер | |
| 13 | 6***П | Фильтр маслянный | |
| 14 | 5***П | Труба | |
| 15 | Ф***4 | Фильтр 2105-1012005-04 | |
| 16 | Б***9 | Болт М8-8gx35. 58.019 | |
| 17 | 5***П | Труба | |
| 18 | 7***5 | Штифт | |
| 19 | 7***8 | Кольцо | |
| 20 | 5***4 | Кронштейн | |
| 21 | Б***9 | Болт М12-6gx35.058.019 | |
| 22 | 6***П | Проставка | |
| 23 | Ш***9 | Шайба 8Т.65Г.09 | |
| 24 | 7***0 | Прокладка | |
| 25 | Г***9 | Гайка М8x1-6Н.8.45.019 | |
| 26 | Ш***6 | Шпилька 2М8x18.66.016 | |
| 27 | 6***П | Труба | |
| 28 | 7***4 | Переходник | |
| 29 | 7***1 | Болт | |
| 30 | 7***5 | Гайка накидная | |
| 31 | 7***1 | Заглушка сферическая | |
| 32 | 5***1 | Патрубок | |
| 33 | 7***4 | Прокладка | |
| 34 | Б***9 | Болт М10x30.58.019 | |
| 35 | 3***7 | Шайба | |
| 36 | Б***9 | Болт М10x25.58.019 | |
| 37 | 3***8 | Шайба | |
| 38 | 3***8 | Шайба стопорная (47522116220) | |
| 39 | Б***9 | Болт М10x35.58.019 | |
| 40 | 7***4 | Прокладка | |
| 41 | 5***8 | Колесо зубчатое | |
| 42 | 5***5 | Валик | |
| 43 | 5***0 | Муфта | |
| 44 | 5***П | Маслоприемник | |
| 45 | 5***П | Насос масляный | |
| 46 | 4***1 | Прокладка | |
| 47 | Б***9 | Болт М8x20.58.019 | |
| 48 | 5***П | Маслоприемник | |
| 49 | 4***3 | Штуцер | |
| 50 | 4***1 | Кольцо | |
| 51 | Б***9 | Болт М10x45.58.019 | |
| 52 | 6***П | Проставка | |
| 53 | 7***5 | Прокладка | |
| 54 | 5***8 | Седло клапана | |
| 55 | 2***4 | Кольцо | |
| 56 | 3***9 | Пружина | |
| 57 | Ш***0 | Шарик Б 19-200 | |
| 58 | 7***4 | Прокладка | |
| 59 | 6***П | Установка маслозакачивающего насоса МЗН-5 | |
| 60 | 7***1 | Переходник | |
| 61 | 0***4 | Втулка | |
| 62 | 2***9 | Хомут червячный 20-32/9 | |
| 62 | 7***П | Хомут | |
| 63 | 7***9 | Рукав | |
| 64 | 5***П | Труба | |
| 65 | 4***0 | Кольцо | |
| 66 | 3***9 | Гайка | |
| 67 | М***В | Датчик | |
| 67 | М***Т | Датчик аварийного давления | |
| 68 | 3***9 | Датчик указателя давления |
