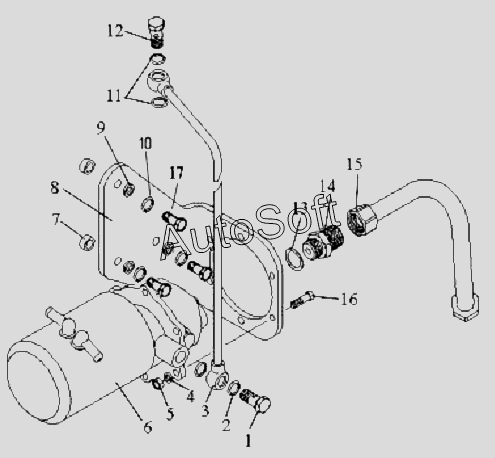

Каталог запасных частей к технике: ЧТЗ Т-10М (2012). Установка маслозакачивающего насоса МЗН-5
17
16
15
14
13
12
11
10
9
9
8
7
6
5
4
3
2
1
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 65-09-105-01СП | 6***П | Установка маслозакачивающего насоса МЗН-5 | |
| 1 | 3***1 | Зажим | |
| 2 | 3***8 | Кольцо | |
| 3 | Р***У | Рукав | |
| 4 | Ш***9 | Шайба 8Т.65Г.019 | |
| 5 | Г***9 | Гайка М8.5.019 | |
| 6 | С***7 | Насос маслозакачиваю-щий МЗН-5 | |
| 7 | 5***2 | Втулка | |
| 8 | 6***2 | Кронштейн | |
| 9 | 3***8 | Шайба | |
| 9 | Ш***6 | Шайба 10.02.016 | |
| 10 | Ш***9 | Шайба 10 Т.65Г.019 | |
| 11 | 4***1 | Кольцо | |
| 12 | 4***3 | Штуцер | |
| 13 | 4***0 | Кольцо | |
| 14 | 7***5 | Штуцер | |
| 15 | Р***У | Рукав РВД 16-90-360-200-М27х1,5(13)0/М27х1,5(13)-У | |
| 16 | Б***9 | Болт М8-8дx30.58.019 | |
| 17 | Б***9 | Болт М10-6дx45.58.019 |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер. В демо-версии артикулы (номера деталей) скрыты. Если вы хотите видеть полные оригинальные номера запчастей, вам необходимо зарегистрироваться на нашем сайте и приобрести подписку по интересующей вас конфигурации, после этого вы сможете встроить онлайн-каталоги на ваш сайт или пользоваться ими из личного кабинета нашего сайта. Обращаем ваше внимание на то, что каталоги содержат информацию об оригинальных заводских номерах и названиях запчастей. База по аналогам в данный момент не реализована. Поиска по VIN-номерам в онлайн-каталоге не предусмотрено. Выбор конкретного каталога осуществляется путем открытия нужного типа техники, марки, модели с учетом года выпуска или модификации.
